工控 PLC 核心主板 PCB：宽温多接口场景下如何破解信号串扰与振动失效难题？

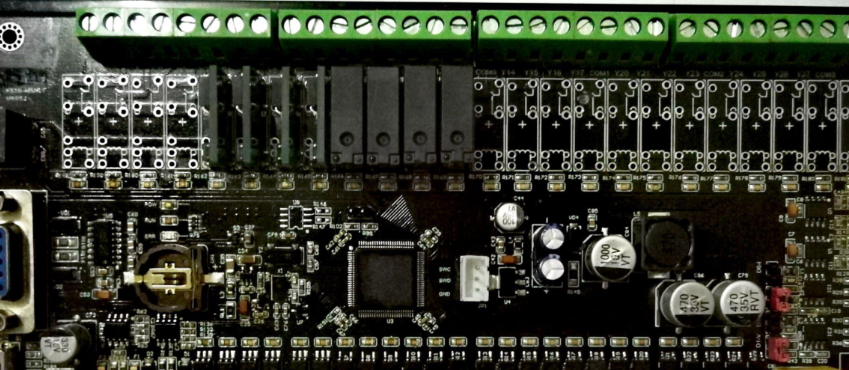

    工控 PLC（可编程逻辑控制器）是生产线的 “大脑”，其核心主板需在 - 20℃~60℃车间宽温、10-50Hz 振动（振幅 0.3mm）环境下，同时承载 RS485（Modbus 协议）、EtherCAT（100Mbps）、模拟量输入（4-20mA）等 8 类接口信号，实现设备动作的精准控制（响应延迟≤100μs）。但普通 PCB 常因设计缺陷导致系统瘫痪：某汽车焊装厂的 PLC 主板，因采用普通 FR-4 基材（Tg≈130℃），60℃高温下基材软化，EtherCAT 通信延迟从 80μs 增至 300μs，机器人焊接轨迹偏移超 0.1mm；某锂电池工厂的 PLC 因多接口串扰（RS485 与模拟量线路间距仅 1.5mm），模拟量采集误差从 ±0.5% 扩大至 ±3%，电芯注液量偏差超标；更严重的是，某重型机械厂的 PLC 因振动导致 PCB 焊点脱落，每月停机维修 2 次，单次损失超 5 万元。



要保障 PLC 主板的工业级可靠性，需从 “宽温稳定、接口隔离、抗振强化” 三方面系统设计：首先是宽温耐候的基材与元件选型。-20℃~60℃的温度波动要求 PCB 具备强稳定性：优先选用生益 S1141 高 Tg FR-4（Tg≥170℃，吸湿性≤0.15%），5000 次宽温循环后，介电常数波动≤2%，层间剥离强度下降≤5%，避免高温软化与低温脆化；元件选用工业级宽温型号 ——MCU 采用 STM32H7 系列（-40℃~85℃），EtherCAT 芯片用倍福 BK9000（-40℃~85℃），电源模块用 TI TPS5430（-40℃~125℃），确保温度波动时功能无衰减。某汽车焊装厂通过基材升级，PLC 高温下 EtherCAT 延迟恢复至 90μs，焊接轨迹偏移≤0.02mm。





其次是多接口的信号隔离布局。8 类接口混合布线易引发串扰：将 PCB 划分为 “模拟信号区”（靠近 4-20mA 输入接口）、“数字控制区”（居中，MCU 与逻辑电路）、“高速通信区”（靠近 EtherCAT/RS485 接口），区域间用 “接地隔离带”（宽度≥3mm，厚度 2oz 铜箔）分隔，模拟区与数字区间距≥8mm，避免强电干扰弱电；EtherCAT 差分对设计为阻抗 100Ω±3%（线宽 0.2mm，线距 0.15mm），串联磁珠（阻抗 600Ω@100MHz），串扰噪声从 100mV 降至 15mV 以下。某锂电池工厂通过隔离优化，模拟量采集误差恢复至 ±0.4%，电芯注液合格率提升至 99.8%。





最后是抗振动的结构强化。持续振动会导致 PCB 焊点与基材损伤：核心元件（MCU、通信芯片）的焊盘设计为 “泪滴形”（半径≥0.5mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（延伸率≥15%），200 万次振动（50Hz，0.3mm 振幅）后焊点断裂率≤2%；在 PCB 背面粘贴 0.2mm 厚的不锈钢补强板（覆盖接口区域），抗弯曲强度从 150MPa 提升至 300MPa；连接器采用 “锁扣式” 封装，焊接后用环氧树脂填充间隙，振动后接口松动率≤0.1%。某重型机械厂通过强化优化，PLC 无故障运行时间从 3000 小时延长至 1.2 万小时。





针对工控 PLC 核心主板 PCB 的 “宽温、抗串扰、抗振” 需求，捷配推出工业级解决方案：宽温设计用生益 S1141 基材 + 工业级元件，-20℃~60℃稳定运行；多接口隔离含 3mm 接地带 + 100Ω 差分对，串扰≤15mV；抗振动支持泪滴焊盘 + 不锈钢补强板，200 万次振动无故障。同时，捷配的 PCB 通过 GB/T 14598.3-2015 工业控制标准、IEC 61000-4-6 射频抗扰度测试，适配汽车制造、锂电、重型机械场景。此外，捷配支持 1-6 层工控 PLC PCB 免费打样，48 小时交付样品，批量订单可提供宽温与抗振测试报告，助力工控厂商研发高可靠的 PLC 产品。
