PCB叠层：12层高密度设计如何破解信号与散热难题

    旗舰手机需同时承载多摄像头（48MP+50MP 双主摄，MIPI 4.0 信号）、5G 双模（Sub-6G + 毫米波）、120W 快充，传统 8 层 PCB 叠层常因布局拥挤导致性能瓶颈：某旗舰机的 8 层叠层中，MIPI 信号层与 5G 射频层间距仅 0.2mm，串扰噪声达 30mV，主摄成像出现 “横纹”；120W 快充的电源层与 CPU 供电层未隔离，电源纹波超 100mV，导致 CPU 频繁降频；更严重的是，叠层中未预留独立散热通道，5G 满负荷运行时 PCB 局部温度超 85℃，影响电池寿命。要平衡多功能与高性能，旗舰机 PCB 叠层需从 “信号隔离、电源分区、散热强化” 三方面重构。

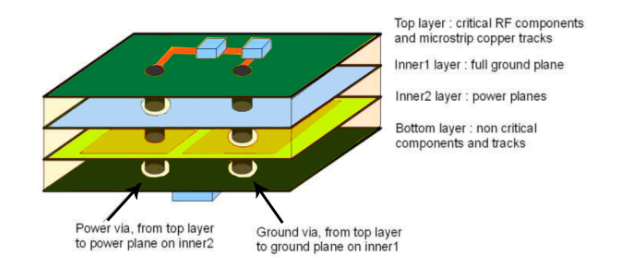

首先是12 层高密度叠层的信号隔离设计。将叠层划分为 “高频信号区、低频控制区、电源区” 三大独立区域：第 2、9 层设为 5G Sub-6G / 毫米波专用信号层（采用罗杰斯 RO4350B 高频基材，tanδ≤0.004@10GHz），上下分别搭配第 1、3 层和第 8、10 层作为接地屏蔽层，信号层与其他层间距≥0.4mm，串扰噪声从 30mV 降至 8mV；第 4、7 层设为 MIPI 4.0 摄像头信号层，采用 “差分对布线 + 单独接地”，每路 MIPI 信号对应独立接地铜箔（宽度≥0.3mm），避免多摄信号相互干扰，某旗舰机通过此设计，主摄横纹消除，成像清晰度提升 20%。





其次是分区供电的电源层优化。120W 快充与 CPU/GPU 的大电流需求需独立供电通道：第 5 层设为快充专用电源层（铜箔厚度 2oz，线宽≥5mm），通过 “星型供电” 向快充芯片单独供电，电源纹波从 100mV 降至 30mV；第 6 层设为核心芯片供电层（铜箔厚度 1.5oz），分为 CPU、GPU、ISP 三个独立分区，每个分区通过 0.2mm 孔径的埋孔与表层元件连接，避免电流相互串扰；电源层与接地层间距控制在 0.3mm，提升供电稳定性，某测试显示，优化后 CPU 降频次数从每小时 5 次降至 0 次，游戏帧率稳定在 120fps。





最后是叠层内的散热通道构建。在第 3、8 层接地层设计 “铜箔散热网格”（网格间距 1mm，厚度 2oz），覆盖 CPU、5G 基带芯片下方区域；在关键芯片对应叠层位置，布置孔径 0.3mm、间距 1mm 的散热过孔阵列（贯穿 12 层），数量超 500 个，将热量从内层传导至表层散热贴；选用低热阻粘结剂（热阻≤0.1℃?cm²/W），减少层间热阻，5G 满负荷运行时 PCB 局部温度从 85℃降至 72℃，电池循环寿命延长 10%。某旗舰机通过叠层散热优化，连续 1 小时 5G 测速后无性能衰减。





针对旗舰手机 PCB 叠层的 “高密度、强隔离、高散热” 需求，捷配推出旗舰级叠层解决方案：支持 10-12 层 HDI 叠层设计，高频信号层可选罗杰斯 RO4350B 基材，信号隔离间距≥0.4mm，串扰≤8mV；电源层支持 2oz 厚铜分区供电，纹波≤30mV；散热过孔阵列与铜箔网格一体化设计，温度≤72℃。同时，捷配通过信号完整性测试（SIR）、热成像分析验证叠层性能，适配多摄、5G、快充旗舰机型。此外，捷配支持 1-12 层手机 PCB 免费打样，48 小时交付样品，批量订单可提供叠层信号与散热测试报告，助力手机厂商突破旗舰机性能瓶颈。
