高频 PCB 制造-从气泡到阻抗超标的实战排除
来源：捷配
时间: 2025/10/22 09:31:57
阅读: 67
高频 PCB 制造流程复杂，参数控制严苛，即使按标准操作，也可能出现 “层间气泡、阻抗超标、镀层空洞、信号损耗过大” 等问题。这些问题若不及时解决，会导致批量报废，增加成本。多数问题源于 “工艺参数不匹配”“基材处理不当” 或 “检测遗漏”，只要精准定位原因，针对性调整，就能有效解决。今天，我们针对高频 PCB 制造的四大常见问题，分析原因、解决方案及预防措施，结合实际案例，帮你避开制造 “坑点”。?
一、常见问题 1：层间气泡 —— 介电不均与结构失效?
问题表现：层压后 PCB 内部出现气泡（直径 0.1-0.5mm），超声波扫描显示气泡多分布在基材与粘结片界面，导致局部介电常数下降（如从 3.48 降至 3.2），阻抗偏差达 6%，严重时会引发层间分离。?
1. 核心原因?
- 基材含水量过高：基材存储环境湿度超标（>40%），或干燥不彻底（含水量 > 0.05%），层压时水分受热蒸发形成气泡；?
- 层压真空度不足：真空腔体内真空度 > 10Pa，空气未完全抽出，被包裹在层间形成气泡；?
- 粘结片流动性差：粘结片固化温度过低（如罗杰斯 4350B 配套粘结片需 180℃固化，实际仅 170℃），未充分融化流动，无法填充层间缝隙。?
2. 解决方案?
- 基材干燥处理：将含水量超标的基材放入 100℃烘箱，干燥 120 分钟（罗杰斯基材）或 80℃干燥 180 分钟（PTFE 基材），确保含水量≤0.05%；?
- 优化层压真空参数：延长真空抽取时间（从 10 分钟增至 20 分钟），确保真空度≤5Pa，彻底排出空气；?
- 调整粘结片固化参数：将固化温度提升至标准值（如 180℃），保温时间延长至 90 分钟，确保粘结片充分流动。?
某厂商层压罗杰斯 4350B PCB 时，因真空度 15Pa，气泡率达 15%，优化真空度至 5Pa 后，气泡率降至 0.8%。?
3. 预防措施?
- 基材存储严格控制温湿度（温度 20-25℃，湿度 30%-40%），开封后 24 小时内使用；?
- 层压前检测基材含水量，不合格的重新干燥；?
- 每批次层压前先试产 1-2 块 PCB，检测无气泡后再批量生产。?
二、常见问题 2：阻抗超标 —— 信号反射与传输失效?
问题表现：成品 PCB 阻抗测试显示，实际阻抗与设计值偏差 >±5%（如设计 50Ω，实测 46Ω 或 54Ω），26GHz 信号传输时反射系数 > 0.1，导致信号波形失真，传输距离缩短。?
1. 核心原因?
- 层压厚度偏差：层压后实际厚度比设计值厚 0.02mm（如设计层间距 0.15mm，实际 0.17mm），导致阻抗降低（阻抗与层间距成反比）；?
- 线宽偏差：布线时线宽比设计值宽 0.03mm（如设计 0.3mm，实际 0.33mm），阻抗随线宽增大而降低；?
- 基材介电常数偏差：实际使用的基材 ε?比设计值高 0.1（如设计 3.48，实际 3.58），阻抗随 ε?增大而降低。?
2. 解决方案?
- 调整层压参数：若层压厚度偏厚，减少粘结片厚度（如从 0.1mm 改为 0.08mm），或适当提升层压压力（如从 40kg/cm² 增至 45kg/cm²），降低实际厚度；?
- 修正线宽：若线宽偏宽导致阻抗偏低，将后续批次的线宽缩小 0.02mm（如从 0.33mm 改为 0.31mm），通过阻抗仿真验证；?
- 更换基材：若基材 ε?偏差，更换符合设计值的基材（如重新采购 ε?=3.48 的罗杰斯 4350B）。?
某 5G 基站 PCB 因层压厚度 0.17mm（设计 0.15mm），阻抗 46Ω，减少粘结片厚度至 0.08mm 后，层压厚度 0.15mm，阻抗恢复至 49.5Ω。?
3. 预防措施?
- 层压前确认粘结片厚度（公差 ±0.005mm），选择匹配的粘结片；?
- 布线时线宽公差控制在 ±0.02mm，避免超差；?
- 每批次基材到货后检测 ε?，确保与设计值一致。?

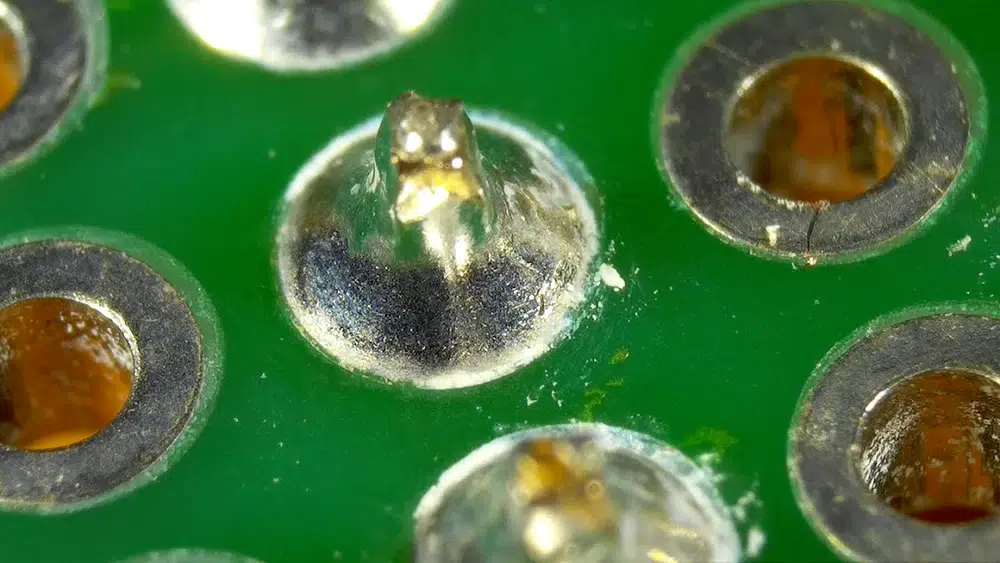

三、常见问题 3：镀层空洞 —— 导体损耗与导通失效?
问题表现：电镀后孔壁镀层出现空洞（直径 0.02-0.05mm），或表面镀层出现针孔，四点探针测试显示镀层电阻率 > 2.0×10??Ω?m，10GHz 信号的导体损耗比正常情况高 0.4dB/cm，严重时空洞导致过孔导通不良。?
1. 核心原因?
- 孔壁预处理不彻底：钻孔后去钻污不充分（如高锰酸钾溶液浓度 50g/L < 标准 70g/L），孔壁残留钻污，导致镀层无法附着，形成空洞；?
- 电镀电流分布不均：电解镀铜时电流密度过低（如 1A/dm²< 标准 1.5A/dm²），孔内电流不足，镀层厚度薄且不均匀；?
- 镀液污染：镀液中杂质离子（如铁离子、氯离子）浓度过高（>100ppm），影响镀层结晶，形成针孔。?
2. 解决方案?
- 加强孔壁预处理：提高高锰酸钾溶液浓度至 70g/L，温度升至 75℃，去钻污时间延长至 10 分钟，确保孔壁无残留；?
- 优化电镀参数：将电解镀铜电流密度提升至 1.5A/dm²，采用脉冲电镀（频率 100Hz），改善孔内电流分布；?
- 净化镀液：更换污染的镀液，添加镀液净化剂（如活性炭）吸附杂质离子，确保杂质浓度 < 50ppm。?
某厂商因镀液铁离子浓度 150ppm，镀层空洞率 12%，更换镀液并添加净化剂后，空洞率降至 1%。?
3. 预防措施?
- 钻孔后检测孔壁钻污残留，不合格的重新去钻污；?
- 定期检测电镀电流密度与镀液杂质浓度，及时调整与净化；?
- 电镀后抽样检测镀层连续性（热冲击测试），确保无空洞。?
四、常见问题 4：信号损耗过大 —— 传输距离缩短?
问题表现：26GHz 信号传输 10cm 后，插入损耗达 3dB（设计要求≤2dB），导致下游设备（如毫米波雷达）探测距离从 200 米缩短至 150 米，无法满足使用需求。?
1. 核心原因?
- 基材 tanδ 过高：误用 tanδ=0.006 的罗杰斯基材（设计要求 tanδ≤0.0037），介电损耗增加；?
- 表面粗糙度超标：导体表面粗糙度 Ra=0.5μm（标准≤0.2μm），趋肤效应导致导体损耗增大；?
- 过孔寄生参数大：过孔孔径 0.3mm（设计 0.2mm），寄生电容增加（从 1.2pF 增至 1.8pF），高频下损耗增大。?
2. 解决方案?
- 更换低损耗基材：选用 tanδ=0.0037 的罗杰斯 4350B 基材，替代原高损耗基材；?
- 降低表面粗糙度：采用化学抛光工艺（如磷酸溶液抛光），将 Ra 从 0.5μm 降至 0.15μm；?
- 优化过孔设计：将过孔孔径缩小至 0.2mm，在过孔旁增加接地过孔（间距 0.4mm），减少寄生参数。?
某毫米波雷达 PCB 因表面粗糙度 0.5μm，损耗 3dB，抛光后 Ra=0.15μm，损耗降至 1.8dB。?
3. 预防措施?
- 基材采购时明确 tanδ 要求，到货后检测确认；?
- 电镀后检测表面粗糙度，超标的进行抛光处理；?
- 过孔设计时参考寄生参数仿真结果，选择最优孔径。?
高频 PCB 制造的常见问题多源于 “细节把控不足”，只要在制造前做好基材检测，过程中严格控参，事后及时检测与分析，就能有效减少问题发生，确保产品性能达标。?
