PCB 深度钻孔工艺参数优化全维度把控
来源：捷配
时间: 2025/10/22 09:54:09
阅读: 184

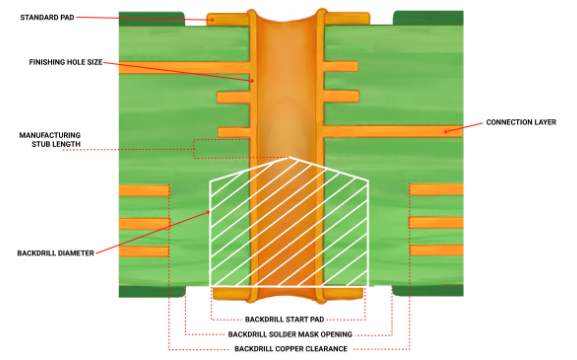

PCB 深度钻孔的质量（孔壁粗糙度、孔径精度、孔位偏差）高度依赖 “工艺参数设置”—— 哪怕 5000rpm 的转速偏差、10mm/min 的进给速度调整，都可能导致孔壁粗糙、钻头磨损加剧。与普通钻孔相比，深度钻孔需重点优化 “转速、进给速度、冷却参数、排屑方式” 四大核心参数，同时根据基材类型（如 FR-4、罗杰斯）、孔径大小动态调整。今天，我们逐一解析这些参数的优化逻辑、影响因素及实操方案，结合案例帮你掌握 “精准参数设置方法”。?
一、转速优化：平衡切削效率与防颤振?
转速是深度钻孔的 “核心参数”，直接影响切削效率、钻头寿命与孔壁质量。转速过低会导致 “切削力增大”（钻头与基材摩擦加剧），孔壁易出现毛刺、粗糙；转速过高则会导致钻头 “颤振”（细长钻头高速旋转时的高频振动），孔径偏差增大、孔壁出现波纹。?
1. 转速选择逻辑?
转速需根据 “钻头直径、基材硬度” 计算，公式参考：N=K/(D×H)（N 为转速，单位 rpm；K 为系数，FR-4 取 3×10?，高频基材如罗杰斯取 2.5×10?；D 为钻头直径，单位 mm；H 为厚径比）。例如，FR-4 基材、0.2mm 孔径、厚径比 10:1 的深度钻孔，转速 N=3×10?/(0.2×10)=150000？显然不对，实际行业常用经验值：?
- 孔径 0.15-0.2mm（厚径比 10-15:1）：转速 28000-35000rpm，FR-4 基材取高值，罗杰斯等高频基材取低值（避免基材碳化）；?
- 孔径 0.2-0.3mm（厚径比 8-12:1）：转速 25000-30000rpm，基材硬度高（如高 Tg FR-4）取高值；?
- 孔径 0.3-0.4mm（厚径比 6-10:1）：转速 20000-25000rpm，厚径比高取高值。?
2. 实操优化案例?
某厂商加工 0.2mm 孔径、厚径比 12:1 的 FR-4 深孔时，初始转速设为 25000rpm，出现孔壁粗糙（Ra=1.8μm）、毛刺多。分析原因：转速过低，切削力大，基材树脂未充分融化切削。将转速提升至 32000rpm 后，切削力减小，孔壁粗糙度降至 1.0μm，毛刺消除。但需注意：转速提升至 35000rpm 以上时，钻头颤振加剧，孔径偏差从 ±0.015mm 增至 ±0.025mm，需搭配防颤振设备使用。?
二、进给速度：控制切削深度与排屑压力?
进给速度（钻头向下移动的速度）决定 “单位时间切削深度”，进给速度过快会导致：一是切削量过大，切屑增多，排屑不畅（堵塞孔道），钻头过热磨损；二是孔壁易出现 “台阶”（每转切削深度不均），粗糙度升高。进给速度过慢则会导致：一是加工效率低（时间增加 2-3 倍）；二是钻头与孔壁长时间摩擦，孔壁碳化（尤其 FR-4 基材）。?
1. 进给速度选择逻辑?
进给速度需与转速匹配，遵循 “高转速低进给、低转速高进给” 原则，经验值范围：?
- 孔径 0.15-0.2mm（高转速 28000-35000rpm）：进给速度 50-80mm/min，厚径比 15:1 取低值（50mm/min），减少排屑压力；?
- 孔径 0.2-0.3mm（中转速 25000-30000rpm）：进给速度 80-120mm/min，基材易排屑（如玻璃纤维含量低的 FR-4）取高值；?
- 孔径 0.3-0.4mm（低转速 20000-25000rpm）：进给速度 120-150mm/min，厚径比 8:1 取高值。?
2. 实操优化案例?
某厂商加工 0.3mm 孔径、厚径比 10:1 的罗杰斯基材深孔时，初始进给速度 150mm/min，出现切屑堵塞孔道，钻头断裂率达 8%。分析原因：罗杰斯基材的切屑较黏，进给过快导致排屑不畅。将进给速度降至 100mm/min，同时优化排屑方式（下文提及），钻头断裂率降至 1%，加工效率虽下降 30%，但保证了良率。?
三、冷却参数：避免过热与基材损伤?
深度钻孔时间长（比普通钻孔长 3-5 倍），钻头与基材摩擦产生大量热量（局部温度可达 200℃以上），若冷却不充分，会导致：一是钻头退火（硬度从 HRC60 降至 HRC50 以下），寿命缩短；二是基材碳化（FR-4 树脂碳化后呈黑色，影响后续镀层）；三是孔壁树脂融化粘连，粗糙度升高。?
1. 冷却参数优化?
冷却参数包括 “冷却液类型、压力、流量”：?
- 冷却液类型：普通 FR-4 基材用 “水基冷却液”（含防锈剂、润滑剂），避免油性冷却液污染基材；高频基材（如罗杰斯）用 “专用酒精基冷却液”（挥发快，无残留），避免冷却液渗透基材影响介电性能；?
- 冷却压力：深度钻孔需高压冷却（3-5MPa），普通钻孔仅需 1-2MPa，高压冷却液可冲洗切屑、冷却钻头，压力过低（<2MPa）会导致排屑不畅，过高（>6MPa）会导致孔壁变形；?
- 冷却流量：根据孔径调整，孔径 0.15-0.2mm 需流量 5-8L/min，0.2-0.3mm 需 8-12L/min，确保冷却液充分覆盖钻头刃口。?
2. 实操优化案例?
某厂商加工 2.4mm 厚 FR-4 PCB 的 0.25mm 孔径深孔时，用 1MPa 低压冷却，导致钻头温度过高（实测 180℃），寿命仅 500 孔（标准 1000 孔），孔壁碳化率 15%。将冷却压力提升至 4MPa，流量调至 10L/min，钻头温度降至 120℃，寿命延长至 950 孔，碳化率降至 2%。?
四、排屑方式：解决深孔排屑难题?
排屑是深度钻孔的 “核心痛点”，排屑不畅会引发一系列问题：切屑堵塞孔道导致钻头断裂、孔壁划伤；切屑与冷却液混合后附着孔壁，影响后续镀层。深度钻孔需采用 “主动排屑” 方式，区别于普通钻孔的 “自然排屑”。?
1. 主流排屑方式?
- 高压喷射排屑：通过钻头中心的 “内冷孔”（直径 0.05-0.1mm）喷射高压冷却液（3-5MPa），将切屑从孔底推向孔口，适用于孔径≥0.2mm 的深孔（内冷孔需占用钻头部分直径，孔径过小无法加工内冷孔）；?
- 真空吸附排屑：在 PCB 下方设置真空吸盘（真空度 - 0.08~-0.09MPa），通过负压将切屑从孔口吸走，适用于孔径≤0.2mm 的深孔（无内冷孔钻头）；?
- 分步退刀排屑：钻孔过程中，钻头每向下进给 0.5-1.0mm（根据厚径比调整），退刀一次（退至孔口），排出切屑后再继续钻孔，适用于厚径比≥12:1 的超深孔，虽效率低，但排屑彻底。?
2. 实操优化案例?
某厂商加工 0.18mm 孔径、厚径比 15:1 的超深孔（2.7mm 厚 PCB）时，用普通自然排屑，切屑堵塞率达 25%，钻头断裂严重。改用 “真空吸附 + 分步退刀” 组合排屑：真空度 - 0.085MPa，每进给 0.5mm 退刀一次，切屑堵塞率降至 3%，钻头断裂率从 10% 降至 1%。?
PCB 深度钻孔工艺参数优化需 “多参数协同”，转速与进给速度匹配、冷却与排屑方式适配，同时根据基材与孔径动态调整，才能实现 “高效率、高质量、长寿命” 的深孔加工。
