智能穿戴柔性 PCB 弯折可靠性与低功耗协同设计

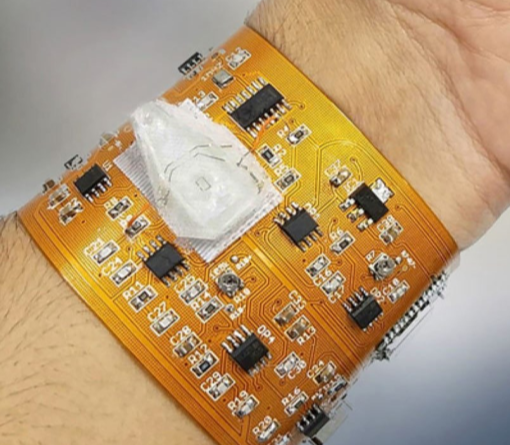

一、引言

二、核心技术解析：穿戴 FPC 弯折与功耗矛盾根源

1. 基材韧性与介电损耗失衡：传统穿戴 FPC 常用普通 PI 基材（如厚度 25μm 的国产 PI），弯折寿命仅 2.5 万次，且介电损耗因子（Df）达 0.015@1GHz，高频信号传输时功耗损耗超 8%。根据 IPC-4202 标准，穿戴 FPC 基材需满足 “弯折寿命≥3 万次（半径 3mm，180°）、Df≤0.012@1GHz”，但多数厂商为降低成本，选用的基材难以同时达标。捷配实验室测试显示，基材不达标导致的弯折断裂占比达 62%，功耗超标的占比达 28%。
2. 线路设计参数冲突：为提升弯折韧性，传统设计会加厚铜箔（从 1oz 增至 2oz），但铜箔厚度每增加 1oz，线路电阻会降低 15% 的同时，FPC 整体厚度增加 35μm，弯折时应力集中风险提升 40%；若采用细铜线（线宽 0.1mm）降低功耗，又会因线路载流能力不足，导致充电时温升超 25℃（行业标准≤15℃）。某手环厂商数据显示，线路设计矛盾导致的 FPC 失效占比达 35%。
3. 焊点可靠性与接触电阻矛盾：穿戴 FPC 常用的 SnPb 焊料（熔点 183℃），焊点 IMC 层（金属间化合物层，是焊点可靠性核心结构）厚度易超 2.0μm，弯折时脆裂风险增加；而无铅焊料（如 SnBiAg，熔点 138℃）虽提升弯折韧性，但接触电阻达 15mΩ（行业标准≤10mΩ），静态功耗增加 10%。

三、实操方案：捷配穿戴 FPC 弯折与低功耗协同步骤

3.1 基材选型：锁定低损耗高韧性材料

• 操作要点：优先选用杜邦 Kapton FN 基材（厚度 25μm，Df=0.008@1GHz，弯折寿命 6 万次）或住友化学 APICAL NPI 基材（厚度 38μm，Df=0.009@1GHz，弯折寿命 5.5 万次），此类基材通过 IPC-4202 Class 3 认证，同时满足韧性与低损耗需求。对于续航敏感型设备（如智能手表），可搭配松下低介电胶黏剂（Df=0.007@1GHz），进一步降低层间信号损耗。
• 数据标准：基材弯折寿命≥5 万次（测试条件：半径 3mm，180°，速度 60 次 /min），Df≤0.010@1GHz，介电常数（Dk）稳定在 3.0±0.2（避免信号传输延迟导致的额外功耗）。
• 工具 / 材料：捷配基材筛选系统（内置 20 + 款穿戴专用 FPC 基材参数库，含弯折寿命、介电损耗实测数据），每批次基材抽样 10 片进行弯折与介电测试，确保参数合规。

3.2 线路优化：平衡韧性与低功耗

• 操作要点：采用 “1oz 超薄电解铜箔（厚度 35μm，粗糙度 Ra≤1.2μm）+ 渐变线宽设计”：① 弯折区域线宽设为 0.15mm（提升载流能力，避免温升），非弯折区域线宽缩至 0.1mm（降低线路电阻，减少静态功耗），过渡段长度≥0.8mm（避免应力集中）；② 线路间距设为 0.12mm（满足 IPC-6012F Class 3 的最小间距要求），同时采用 “圆弧走线”（角度≥135°，半径≥0.2mm），进一步分散弯折应力。
• 数据标准：线路电阻≤50mΩ/100mm（1oz 铜箔，0.1mm 线宽），弯折 5 万次后线路电阻变化率≤8%，充电时线路温升≤12℃（测试环境：25℃，5V/1A 充电）。
• 工具 / 材料：捷配线路设计审核工具（内置穿戴 FPC 专属规则库，自动排查线宽突变、直角走线等问题），搭配 Keysight E4980A 阻抗分析仪，实时监测线路电阻与损耗。

3.3 焊点工艺：兼顾可靠性与低接触电阻

• 操作要点：采用 SnBiAgCu 四元焊料（型号：千住 M705-HF，熔点 142℃），回流焊参数设为 “预热段 80~120℃（升温速率 1℃/s）、恒温段 150~170℃（保温 50s）、回流段峰值 180℃±5℃（保温 8s）”。焊接后采用 “激光微清洗” 工艺（功率 5W，光斑直径 50μm），去除焊点表面氧化层，降低接触电阻。
• 数据标准：焊点 IMC 层厚度控制在 0.8~1.5μm（参考 IPC-J-STD-001G 标准），接触电阻≤8mΩ，弯折 5 万次后焊点无开裂，接触电阻变化率≤10%。
• 工具 / 材料：捷配全自动激光焊接机（精度 ±2μm）、X-Ray 检测设备（分辨率 5μm），每批次抽样 20 片 FPC 进行焊点检测，确保可靠性与电学性能平衡。

四、案例验证：某运动手环 FPC 弯折与功耗优化

4.1 初始状态

4.2 整改措施

4.3 效果数据

总结建议
