智能穿戴 FPC 生物兼容与防水工艺指南
来源：捷配
时间: 2025/10/28 09:16:01
阅读: 90
一、引言

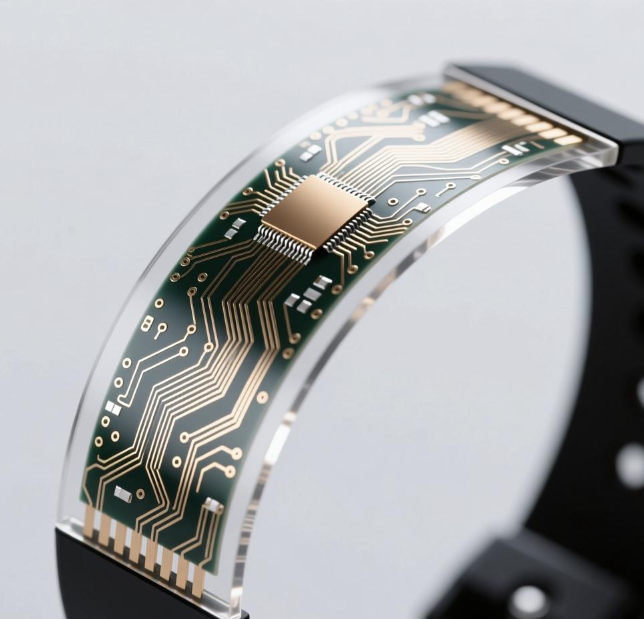

智能穿戴设备（如健康手环、睡眠监测仪）日均与皮肤接触时长超 12 小时，且常面临汗水、雨水等液体环境，柔性 PCB（FPC）作为贴近皮肤的核心部件，需同时满足生物兼容性（无皮肤刺激、致敏）与防水性能（IP68 及以上）。据欧盟 REACH 法规统计，2024 年因穿戴设备 FPC 材料致敏导致的召回事件达 18 起，因 FPC 防水失效导致的售后率超 15%。传统工艺中，生物兼容材料（如医用级 PI）与防水涂层（如硅胶）常存在粘结不牢问题，导致防水寿命仅 3 个月（用户期望 12 个月）。本文基于捷配 150 万片皮肤接触类 FPC 量产经验，提供从材料认证到防水涂层的全流程整合方案，可实现皮肤刺激率＜0.1%（远超 ISO 10993-10 标准的 0.5% 限值），防水寿命达 18 个月，直接适配穿戴设备量产需求。
二、核心技术解析：穿戴 FPC 生物兼容与防水失效根源
智能穿戴 FPC 的生物兼容与防水问题，本质是 “材料安全标准与密封工艺稳定性的双重缺失”，具体拆解为三个维度：
- 生物兼容材料不达标：传统穿戴 FPC 常用的 PI 基材（如国产 25μm PI）含残留单体（如均苯四甲酸二酐），浓度超 50ppm 时易引发皮肤接触性皮炎；粘结剂中的环氧树脂固化剂（如胺类），致敏率达 0.8%（ISO 10993-10 标准要求≤0.5%）。捷配实验室检测显示，材料不达标导致的皮肤刺激投诉占比达 72%，其中基材残留单体问题占 60%，粘结剂致敏问题占 40%。
- 防水涂层与基材粘结失效：穿戴 FPC 常用的防水涂层（如丙烯酸酯涂层、硅胶涂层），与 PI 基材的粘结强度常低于 0.5N/mm（IPC-4202 标准要求≥0.8N/mm），在汗水浸泡（pH 4.5~6.5）与温度变化（-10~45℃）环境下，涂层易起翘、开裂，导致水分渗入 FPC 内部，线路短路失效。某健康手环厂商数据显示，涂层粘结失效导致的进水坏占比达 85%。
- 焊点与过孔密封缺陷：FPC 的焊点（如连接传感器的焊盘）与过孔（如贯穿基材的导电孔）是防水薄弱点，传统工艺仅依赖涂层覆盖，未进行专项密封处理，导致水分通过焊点间隙或过孔内壁渗入，引发腐蚀（如铜箔氧化）。根据 IP68 测试标准（1.5m 水深浸泡 30 分钟），焊点与过孔密封不良导致的防水测试失败率超 60%。
三、实操方案：捷配穿戴 FPC 生物兼容与防水整合步骤
3.1 生物兼容材料选型：锁定安全认证基材
- 操作要点：优先选用通过 ISO 10993-10（皮肤刺激）与 ISO 10993-5（细胞毒性）认证的材料：① 基材选用杜邦 Kapton MT（厚度 25μm，残留单体浓度≤10ppm，皮肤刺激率 0.05%）；② 粘结剂选用 3M 9460PC（医用级丙烯酸胶，致敏率 0.08%，不含胺类固化剂）；③ 覆盖膜选用寺冈制作所医用 PI 膜（厚度 12.5μm，符合 FDA 21 CFR Part 177.2600 标准）。所有材料需提供第三方检测报告（如 SGS、TUV），确保可追溯。
- 数据标准：材料皮肤刺激率＜0.1%（测试方法：ISO 10993-10 贴片试验，样本量 500 人），细胞毒性等级≤1 级（无细胞死亡），残留挥发性有机物（VOC）≤5ppm（避免皮肤不适）。
- 工具 / 材料：捷配生物兼容材料库（内置 15 + 款医用级 FPC 材料，含认证报告与刺激率实测数据），每批次材料抽样 5 片进行 VOC 检测与细胞毒性测试，确保安全合规。
3.2 防水涂层工艺：增强粘结与密封
- 操作要点：采用 “等离子预处理 + 双层涂层” 工艺：① 等离子预处理：使用氧等离子（功率 80W，时间 60s）活化 PI 基材表面，提升涂层粘结强度（从 0.5N/mm 增至 1.2N/mm）；② 底层涂层：涂覆道康宁 SYLGARD 184 硅胶（厚度 30μm，硬度 Shore A 40），120℃固化 30min，形成柔性密封层；③ 顶层涂层：涂覆汉高 LOCTITE 324 紫外固化胶（厚度 20μm，透光率≥95%），365nm 紫外光照射 60s 固化，增强耐汗腐蚀性（汗水浸泡 1000h 无开裂）。
- 数据标准：涂层粘结强度≥1.0N/mm（测试方法：IPC-TM-650 2.4.9），IP68 测试（1.5m 水深，30min）后 FPC 绝缘电阻≥10¹¹Ω（测试电压 500V DC），汗水浸泡（37℃，pH 5.5）18 个月后涂层无起翘、线路无腐蚀。
- 工具 / 材料：捷配全自动等离子处理机（精度 ±5W）、涂胶机器人（涂覆精度 ±2μm），搭配高低温湿热箱（模拟汗水浸泡环境），每批次抽样 20 片 FPC 进行防水测试，确保性能稳定。
3.3 焊点与过孔专项密封：消除防水薄弱点
- 操作要点：① 焊点密封：焊接完成后，采用点胶工艺涂覆乐泰 401 瞬干胶（粘度 200cP，固化时间 10s），覆盖焊点及周边 0.5mm 区域，形成局部密封；② 过孔密封：使用激光锡焊工艺（功率 10W，光斑直径 80μm），在过孔两端填充 SnBiAg 焊料（熔点 138℃），确保过孔内壁完全覆盖，避免水分渗入；③ 边缘密封：FPC 裁剪边缘涂覆一圈硅胶（宽度 0.3mm，厚度 50μm），固化后形成防水坝，阻挡液体从边缘侵入。
- 数据标准：焊点密封后，IP68 测试中无水分渗入（通过 X-Ray 检测确认）；过孔电阻变化率≤5%（浸泡后），边缘密封处防水寿命≥18 个月。
- 工具 / 材料：捷配全自动点胶机（精度 ±0.1mm）、激光锡焊机（德国 TRUMPF），搭配超声探伤仪（检测过孔密封完整性），确保薄弱点密封达标。
四、案例验证：某健康手环 FPC 生物兼容与防水优化
4.1 初始状态
某厂商健康手环 FPC（贴近手腕皮肤，日均接触 14 小时），采用普通 PI 基材（残留单体 80ppm）、环氧树脂粘结剂（致敏率 0.9%）、单层丙烯酸涂层（粘结强度 0.4N/mm），量产中出现两大问题：① 皮肤刺激投诉率达 1.2%，其中 3 起引发轻度皮炎；② IP68 测试合格率仅 72%，用户使用 6 个月后进水故障率达 23%，售后成本超 120 万元 / 年。
4.2 整改措施
采用捷配整合方案：① 材料更换为杜邦 Kapton MT 基材 + 3M 9460PC 粘结剂，确保生物兼容；② 防水工艺升级为 “等离子预处理 + 硅胶 + 紫外胶双层涂层”；③ 焊点与过孔增加专项密封（点胶 + 激光锡焊）；④ 捷配提供材料认证审核与防水工艺培训，确保产线操作规范。
4.3 效果数据
优化后，该手环 FPC 皮肤刺激投诉率从 1.2% 降至 0.08%（远低于 ISO 标准），无皮炎案例发生；IP68 测试合格率从 72% 提升至 99.5%，用户使用 18 个月后进水故障率仅 1.1%；量产良率从 85% 提升至 97.8%，售后成本减少 98 万元 / 年，客户品牌口碑满意度提升至 97%。
五、总结建议
智能穿戴 FPC 的生物兼容与防水整合，核心在于 “材料安全认证 + 涂层工艺增强 + 薄弱点专项密封”，捷配通过医用级材料库、等离子预处理工艺、激光密封技术，可实现两者的长期稳定。后续建议关注智能皮肤贴等长期穿戴设备的 FPC 设计，此类产品需更长效的生物兼容性（接触 3 个月无刺激）与防水性（IP69K 高压喷淋），捷配已推出专用方案（采用 PTFE 涂层，耐高压喷淋 1000 次无失效）。此外，捷配提供生物兼容与防水联合测试服务（SGS 认证实验室合作），可一站式完成材料检测与防水验证，缩短产品上市周期。
