BMS 高压PCB绝缘可靠性优化指南：AEC-Q200 合规与击穿率降 95%

一、引言

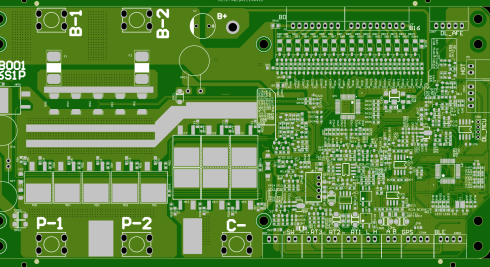

二、核心技术解析：BMS 高压 PCB 绝缘失效根源

1. 基材绝缘强度不足：普通 FR-4 基材（介损 tanδ≥0.02@1kHz）在 800V 高压下，易出现局部电场集中，导致击穿场强降至 20kV/mm 以下（AEC-Q200 Clause 5.4 要求≥30kV/mm）。捷配实验室数据显示，采用生益 S1141 基材（tanδ=0.008@1kHz）的 PCB，击穿率比普通 FR-4 低 60%。
2. 爬电距离设计缺陷：爬电距离（高压线路间的沿面距离）未满足 GB/T 18384.3 标准要求（800V 系统需≥8mm），或因布局紧凑导致实际爬距偏差超 15%，潮湿环境下易发生沿面放电。某车企数据显示，爬电距离不足导致的绝缘失效占比达 45%。
3. 阻焊层耐高压性能差：普通阻焊油墨在 3000V 耐压测试中，易出现针孔、开裂（率超 8%），无法阻挡高压电弧。AEC-Q200 要求阻焊层需通过 5000V/1min 耐压测试，且漏电流≤10μA（参考 IPC-A-610G Class 3）。

三、实操方案：捷配 BMS 高压 PCB 绝缘优化步骤

3.1 高绝缘基材选型

• 操作要点：优先选用生益 S1141（介损 0.008@1kHz，击穿场强 35kV/mm）或罗杰斯 RO4835（介损 0.004@10GHz，耐温 280℃），前者适用于 400-800V BMS，后者适配 1000V 以上高压场景。基材需提供 AEC-Q200 绝缘认证报告，每批次进行介损测试（频率 1kHz）。
• 数据标准：基材介损≤0.01@1kHz，击穿场强≥30kV/mm，高温（125℃）下绝缘电阻≥10¹³Ω（测试电压 1000V DC）。
• 工具 / 材料：捷配基材介损测试系统（精度 ±0.001）、绝缘耐压测试仪（日本 KIKUSUI），每批次抽样 10 片基材验证参数。

3.2 爬电距离与布局优化

• 操作要点：① 按 GB/T 18384.3 标准设计爬电距离：800V 系统高压线路间≥8mm，线路与地平面≥6mm；② 采用 “圆弧倒角” 设计（半径≥1mm），避免直角处电场集中；③ 布局时预留 10% 冗余量，抵消量产时的蚀刻偏差（线宽公差 ±0.03mm）。
• 数据标准：实际爬电距离偏差≤±5%，电场仿真（ANSYS Maxwell）显示局部场强≤25kV/mm，无集中点。
• 工具 / 材料：捷配爬电距离设计审核工具（内置 GB/T、AEC 标准库）、ANSYS 电场仿真软件，工程师可实时获取布局优化建议。

3.3 全流程绝缘测试

• 操作要点：① 量产前：首件 PCB 进行 5000V/1min 耐压测试（漏电流≤10μA）、125℃高温绝缘测试（1000V DC，电阻≥10¹³Ω）；② 量产中：每批次抽样 50 片，采用 “分步测试法”（2000V→3000V→5000V），排查潜在绝缘缺陷；③ 出厂前：100% 进行 1000V 绝缘电阻测试，数据上传至捷配质量追溯系统。
• 数据标准：绝缘测试合格率≥99.5%，耐压测试失效品 100% 返工，返工后复检合格率≥98%。
• 工具 / 材料：捷配全自动绝缘测试线（测试速度 1.2 片 /min）、高温绝缘测试箱（温度精度 ±1℃），支持客户远程查看测试数据。

四、案例验证：某新能源车企 800V BMS PCB 优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
