智能门锁的碳油PCB需嵌入超薄面板（厚度通常≤1.5mm），碳油层厚度直接影响装配精度，行业数据显示，因碳油厚度超差导致的门锁装配不良率超25%——某智能门锁厂商曾因碳油PCB厚度偏差（超±0.05mm），导致3000台门锁面板无法贴合，返工成本超200万元。捷配深耕智能门锁碳油PCB领域6年，累计交付600万+片，厚度公差稳定控制在±0.03mm，本文基于捷配实战经验，拆解碳油厚度核心指标、管控工艺及检测方法，助力智能门锁企业解决装配良率问题。
智能门锁碳油 PCB 厚度控制需聚焦两大维度，且需符合GB/T 4677（印制板测试方法）第 3.5 条款对超薄 PCB 厚度的要求：一是整体厚度公差，智能门锁碳油 PCB（含基材 + 碳油）整体厚度公差需≤±0.03mm，若超 ±0.05mm，会导致面板与 PCB 间隙过大（＞0.1mm），按压按键时出现 “异响”；捷配测试显示，公差控制在 ±0.02mm 时，装配良率可达 98%。二是碳油层厚度均匀性，同一 PCB 上碳油层厚度差异需≤3μm，若差异超 5μm，会导致按键高度不一致，影响用户手感（按压力度偏差＞100g），符合IPC-4562 第 4.3 条款。常见厚度超差根源包括：① 丝印网版张力不均（偏差＞5N/cm）；② 刮刀压力波动（超 ±10N）；③ 基材厚度公差过大（超 ±0.02mm）。主流智能门锁碳油 PCB 结构中，基材选用生益 S2116（厚度 0.8mm，公差 ±0.02mm）+ 捷配 C500 碳油（厚度 15μm，公差 ±2μm） ，整体厚度 1.03mm±0.03mm，适配多数超薄门锁面板。

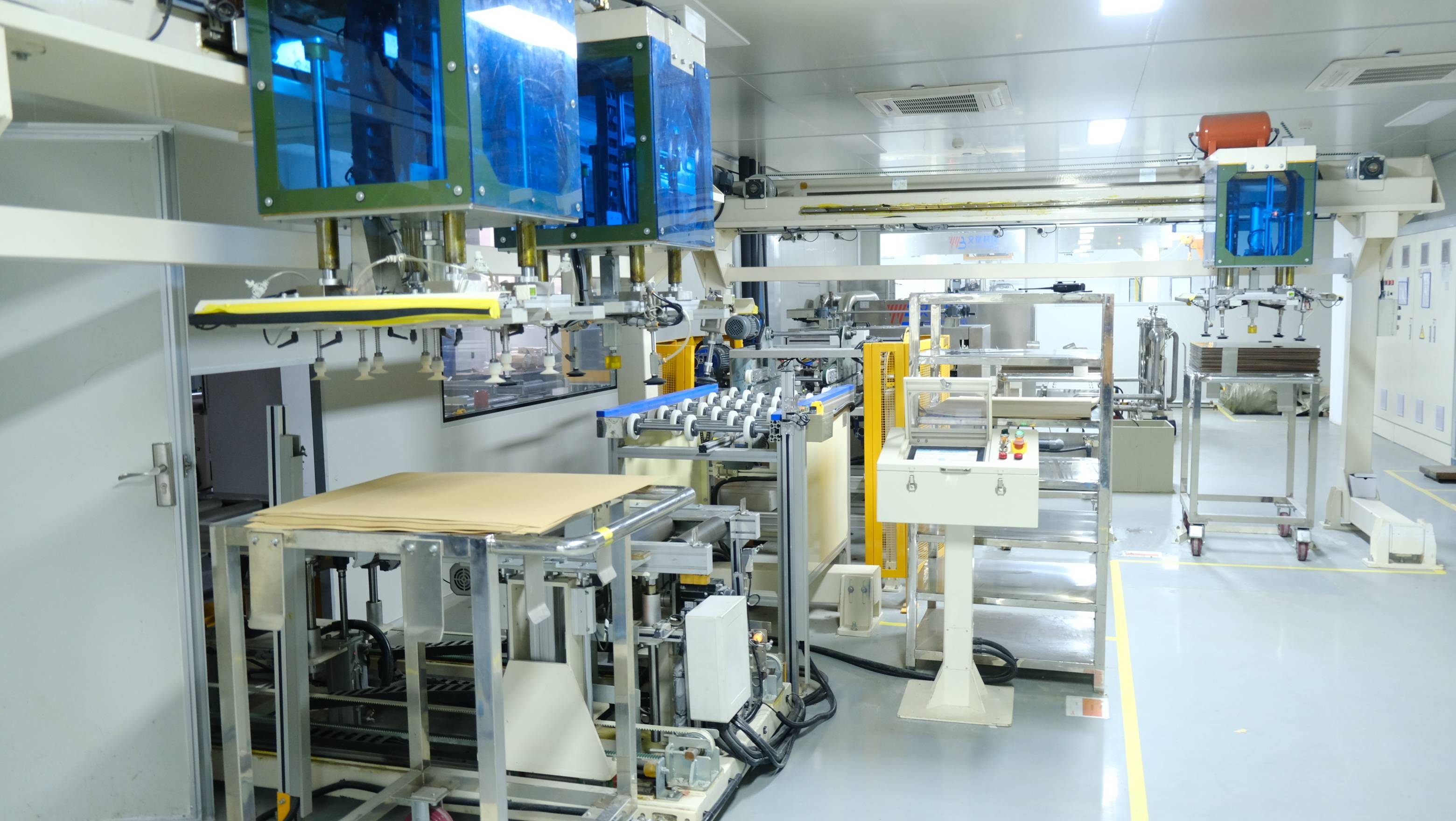

- 基材筛选：选用厚度公差≤±0.02mm 的超薄基材（如生益 S2116），每批次取样 20 片，用捷配激光测厚仪（JPE-Laser-800，精度 ±0.001mm）测试，剔除超差品（公差＞±0.02mm）；
- 网版校准：使用 300 目聚酯网版，网版张力校准至 28N/cm±2N/cm（用捷配张力计 JPE-TM-300 测试），网版平整度偏差≤0.1mm/m；
- 丝印参数设定：刮刀角度 45°±3°，压力 70N±5N，速度 30mm/s±5mm/s，采用捷配全自动丝印机（JPE-SP-800），配备压力反馈系统，实时补偿压力波动（偏差≤±3N）；
- 在线厚度监测：丝印后通过捷配在线测厚系统（JPE-TH-600），每片 PCB 测试 5 个点（四角 + 中心），碳油层厚度控制 15μm±2μm，整体厚度 1.03mm±0.03mm，超差品实时剔除；
- 固化后复测：阶梯固化（120℃/30min+150℃/60min）后，再次测厚，确认厚度变化率≤2%（因固化收缩导致），符合IPC-4562 第 5.2 条款。
- 整体厚度超差：若整体厚度＞1.06mm，需减薄碳油层至 13μm，或更换 0.78mm 厚基材（公差 ±0.02mm）；
- 碳油均匀性差：若同一 PCB 厚度差异＞3μm，需重新校准网版张力（调整至 28N/cm），或更换刮刀（选用 65° 聚氨酯刮刀，提升刮墨均匀性）；
- 固化后厚度收缩超标：若变化率＞2%，需降低第二阶段固化温度至 145℃，或延长第一阶段预固化时间至 40min。
某智能门锁厂商量产 1.0mm 厚度碳油 PCB，初始工艺采用 250 目网版、手动丝印，出现两大问题：① 整体厚度公差 ±0.06mm（超 ±0.03mm），装配时 30% 面板无法贴合；② 同一 PCB 碳油厚度差异 6μm，按键按压力度偏差 150g，用户投诉率超 18%。捷配团队介入后，制定整改方案：① 基材更换为生益 S2116（0.8mm±0.02mm），每批次筛选超差品；② 采用 300 目网版（张力 28N/cm）+ 捷配全自动丝印机（压力 70N±3N）；③ 增加在线测厚（5 点测试），碳油厚度 15μm±2μm；④ 优化固化参数（120℃/35min+145℃/60min）。整改后，5000 片试产数据显示：整体厚度公差 ±0.025mm，装配良率升至 92%；同一 PCB 碳油厚度差异≤2μm，按键力度偏差≤80g；量产 10 万片后，装配良率稳定在 90% 以上，用户投诉率降至 3%，捷配成为其独家碳油 PCB 供应商。
智能门锁碳油 PCB 厚度控制需以 GB/T 4677 与 IPC-4562 为基准，从基材筛选、丝印参数到在线监测形成闭环，核心是控制整体公差与碳油均匀性。捷配可提供 “超薄基材定制 + 全自动丝印 + 全检” 服务，其在线测厚系统能实现 100% 厚度监测，避免超差品流入下游。
