照明行业竞争激烈，成本敏感型日光灯（如民用、工程批量采购）对PCB成本要求严苛——行业调研显示，PCB成本占日光灯总成本的18%-22%，某照明厂商曾因PCB成本高（单板3.2元），失去100万片工程订单。日光灯板PCB成本优化需在保证性能的前提下，符合**IPC-6012 Class 2标准**及**GB/T 14467** 对成本与性能平衡的要求。捷配拥有“成本优化专项团队”，已为500+照明企业降低PCB成本，平均单板成本下降15%，本文拆解成本构成、优化方案及验证方法，助力控制采购成本。

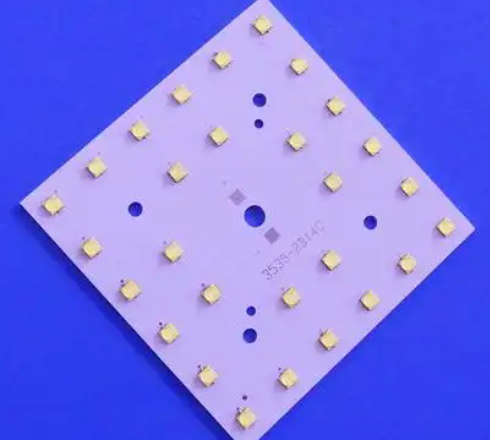

2. 核心技术解析

3. 实操方案

3.1 成本优化五步法（操作要点 + 数据标准 + 工具 / 材料）

1. 基材选型：根据场景匹配基材 —— 民用 / 工程日光灯选生益 FR-4 TG130（Tg=130℃，单价≤120 元 /㎡）；商用 / 工业日光灯选 S1130（Tg=170℃），避免 “过度设计”；基材厚度 1.6mm（民用常规），比 2.0mm 厚度成本低 10%，用捷配 “基材成本计算器”（JPE-Cost-3.0）对比选型；
2. 铜厚优化：民用日光灯 PCB 铜厚 1oz（70μm），电源回路铜箔宽度≥1mm（电流≤0.5A），符合IPC-2221 第 6.2 条款；取消局部加厚铜（如焊盘 3oz→2oz），铜厚成本降 30%，用电流计算工具（JPE-Current-2.0）验证承载能力；
3. 工艺简化：表面处理从沉金（成本 0.08 元 /cm²）改为喷锡（0.05 元 /cm²），成本降 37.5%；过孔数量从 40 个 / 片减至 25 个 / 片（仅保留必要散热孔），成本降 3%；取消 conformal coating（成本降 5%），民用场景无需防腐蚀，可满足寿命要求；
4. 排板优化：用捷配排板设计工具（JPE-Panel 4.0）优化，600mm×120mm 日光灯 PCB，panel 尺寸设为 500mm×600mm，每 panel 排 12 片（原 10 片），材料利用率从 80% 提升至 92%，单板成本降 15%；排板间距从 0.5mm 减至 0.3mm，进一步提升利用率；
5. 检测优化：民用日光灯 PCB 检测项目调整为 “AOI 外观检测 + 电性能测试”，取消 X-Ray 检测（成本降 50%）；抽样比例从 10% 降至 5%，但需保证外观不良率≤1%（每批次抽检 500 片，不良≤5 片），符合IPC-A-610G Class 1 标准。

3.2 成本与性能平衡验证（操作要点 + 数据标准 + 工具 / 材料）

1. 性能验证：优化后样品需测试核心性能 ——① 工作温度：满载（LED 电流 20mA）≤55℃（用红外热像仪 JPE-Infrared 500 测试）；② 寿命：加速老化测试（50℃/60% RH，3000h）无故障；③ 电性能：绝缘电阻≥100MΩ（符合IPC-TM-650 2.5.1 标准），确保性能不降级；
2. 成本核算：建立 “成本明细单”，记录每步优化的成本变化（如基材降 20%、铜厚降 30%、工艺降 40%），确保总成本降 15% 以上；对比优化前后 BOM 成本，验证优化效果；
3. 批量验证：小批量试产 1 万片，测试：① 不良率≤2%；② 性能达标；③ 成本符合目标，无问题后转入量产。
