1. 引言

 新能源充电桩（尤其是直流快充桩）铝PCB需承载30kW~200kW大功率，量产良率直接影响成本——行业数据显示，充电桩铝PCB平均量产良率仅92%，某充电桩厂商曾因良率低（88%），单月额外成本增加120万元。充电桩铝PCB量产需攻克“蚀刻精度差”“压合分层”“表面处理不良”三大痛点，符合**IPC-6012（印制板性能规范）** 与**GB/T 19596（电动汽车充电系统）** 。捷配充电桩铝PCB量产良率稳定在98%以上，累计交付80万+片，本文拆解量产全流程工艺要点、良率管控措施及异常解决，助力提升充电桩铝PCB量产效益。

2. 核心技术解析

3. 实操方案

3.1 量产良率提升五步法（操作要点 + 数据标准 + 工具 / 材料）

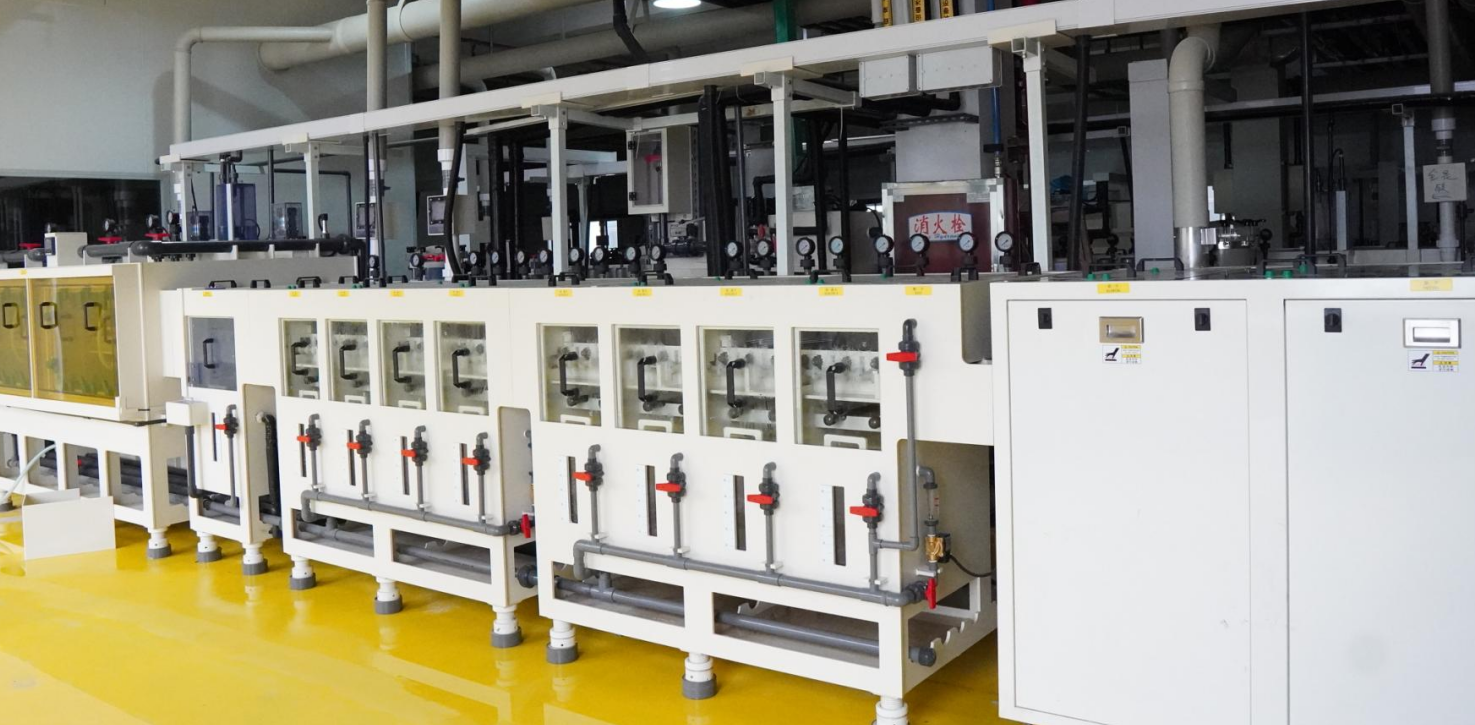

1. 蚀刻工艺优化：采用 “酸性蚀刻液（HCl+H?O?）”，温度控制在 45℃±1℃，蚀刻速度 2.5μm/min~3μm/min，线宽精度设为 ±0.03mm（2oz 铜厚），用蚀刻机（JPE-Etch-1000）配备温度恒温系统，每小时检测线宽（用二次元测量仪 JPE-2D-500）；
2. 压合参数设定：压合温度 170℃±3℃，压力 25kg/cm²，升温速率 1℃/min（减少 CTE 差异影响），保温时间 90min，按IPC-2222 压合要求，用压合机（JPE-Press-1200）实时监控压力与温度，参数偏差≤±2%；
3. 表面处理管控：沉金工艺采用 “化学沉金”，厚度 1.5μm±0.2μm，金层纯度≥99.9%，用 X 射线测厚仪（JPE-XRay-300）每批次抽检 50 片，厚度达标率≥99.8%；
4. 外形加工：采用 “CNC 铣削”（避免冲床导致铝基板变形），铣削速度 15000rpm，公差 ±0.1mm，用 CNC 机床（JPE-CNC-800）加工，每片检查外形尺寸（用卡尺 JPE-Caliper-200）；
5. 终检标准：全检项目包括线宽（±0.03mm）、分层（无）、沉金厚度（≥1.2μm）、绝缘耐电压（≥2500V），按IPC-6012 Class 2 标准，不良率≤2%。

3.2 量产良率管控体系（操作要点 + 数据标准 + 工具 / 材料）

1. 首件检验：每批次量产前做首件，测试蚀刻精度、压合分层、表面处理，首件合格方可量产，首件不良率≤0.1%；
2. 过程巡检：每 2 小时巡检一次（蚀刻线宽、压合温度、沉金厚度），每次抽检 20 片，过程不良率≤1%，超限时立即停机调整；
3. 终检全检：用自动化检测线（JPE-Test-2000）全检，检测效率 300 片 / 小时，漏检率≤0.01%；
4. 不良分析：建立 “不良数据库”，按 “蚀刻不良（30%）、压合不良（25%）、表面处理不良（20%）” 分类，每周输出改善报告，捷配不良分析响应时间≤2 小时。

总结建议
