1. 引言

 汽车电子PCB（如车载雷达、电池管理系统BMS）需长期耐受-40℃~125℃高低温循环、10~2000Hz振动，机械盲孔作为电流传输关键结构，其可靠性直接决定车载电子寿命——行业数据显示，38%的车载PCB故障源于机械盲孔分层开裂，某车企BMS PCB曾因机械盲孔失效，导致电池包均衡功能异常，召回车辆超5000台。汽车电子PCB需符合**AEC-Q200标准**（汽车电子元件可靠性），机械盲孔需通过1000次高低温循环（-40℃~125℃）无失效。捷配深耕汽车电子PCB领域8年，机械盲孔产品累计配套100万+辆汽车，本文拆解机械盲孔结构设计、工艺优化及可靠性验证方案，助力车企解决盲孔失效风险。

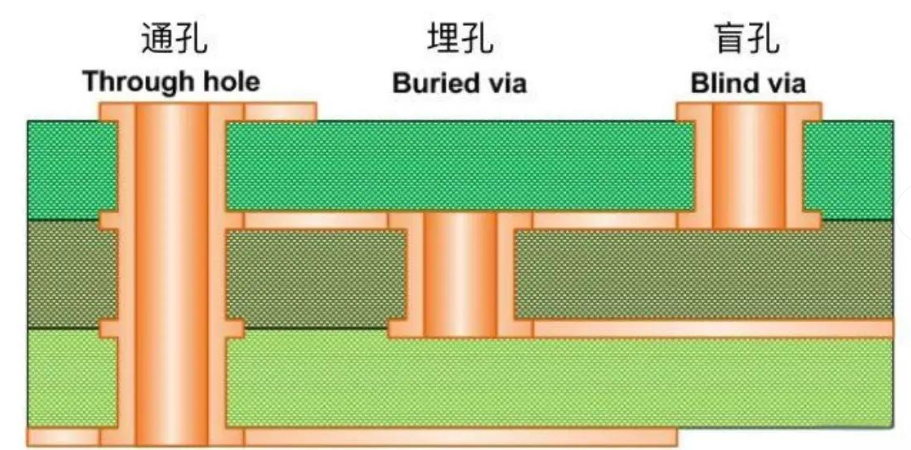

2. 核心技术解析

3. 实操方案

3.1 机械盲孔可靠性优化三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 结构设计：采用阶梯盲孔结构，上孔径 0.3mm、下孔径 0.25mm（差值 0.05mm），孔位与焊盘中心偏差≤±0.02mm，用捷配 PCB 结构设计软件（JPE-Struct 3.0）生成 3D 模型，模拟孔壁应力分布，确保应力集中系数≤1.2；
2. 钻孔工艺：选用硬质合金钻头（直径 0.25mm~0.5mm，顶角 130°），钻孔速度 80000r/min，进给速度 0.1mm/rev，钻孔后用去毛刺机（JPE-De 毛刺 - 200）去除孔口毛刺（毛刺高度≤0.01mm），按IPC-TM-650 2.4.4 标准测试；
3. 镀铜与固化：化学镀铜采用高附着力镀液（Cu²+ 浓度 25g/L，添加剂浓度 5g/L），镀铜厚度 30μm~35μm，镀后进行热固化（150℃，2h），降低孔壁残余应力，镀铜厚度用 X-Ray 测厚仪（JPE-XR-900）检测，IMC 层厚度用金相显微镜（JPE-Micro-500）观察，需在 0.5μm~1.0μm。

3.2 可靠性验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 可靠性测试：每批次首件送捷配汽车电子实验室，按AEC-Q200 Clause 4.2 测试 ——1000 次高低温循环（-40℃~125℃，每次循环 30min），无分层开裂；2000Hz 振动测试（加速度 10g，2h），孔壁镀铜无剥离，测试通过率 100%；
2. 量产监控：批量生产中，每 300 片抽检 15 片，检测镀铜厚度（≥30μm）、IMC 层厚度（0.5μm~1.0μm）、孔壁粗糙度（Ra≤1.5μm），不合格率需≤0.3%，超标的批次追溯钻头磨损情况与镀液参数；
3. 材料管控：基材与罗杰斯、生益签订汽车级专供协议，每批次提供 AEC-Q200 认证报告；钻头选用日本 OSG 汽车级专用钻头，使用寿命控制在 5000 孔 / 支，避免钻头磨损导致的孔壁质量下降。

4. 案例验证

5. 总结建议
