PCB BGA 虚焊故障排除实战（消费电子场景）
来源：捷配
时间: 2025/11/10 09:34:33
阅读: 65
1. 引言?

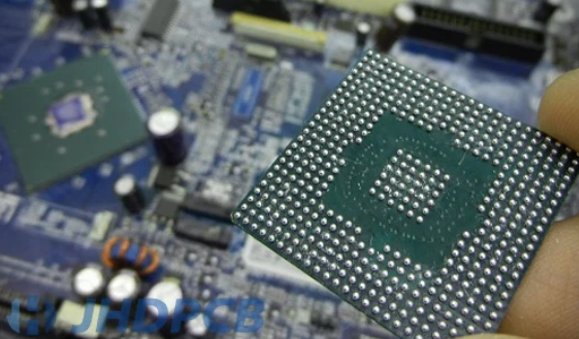

BGA（球栅阵列）因高密度封装特性，成为消费电子（如智能手表、平板）PCB 的核心元件，但虚焊是其最频发故障 —— 行业数据显示，未优化的 SMT 产线中，BGA 虚焊不良率可达 8%~15%，某智能手表厂商曾因 BGA 虚焊，导致成品返修率超 12%，单日损失超 30 万元。BGA 虚焊需符合IPC-A-610G Class 2 标准：焊点 IMC 层（金属间化合物层）厚度需≥0.5μm，空洞率≤5%。捷配 SMT 产线累计处理 600 万 + 片消费电子 BGA PCB，虚焊返修率控制在 0.5% 以下，本文拆解 BGA 虚焊检测方法、根源分析及量产整改方案，助力企业解决虚焊痛点。?
2. 核心技术解析?
BGA 虚焊的核心根源在于 “焊点结合不充分”，需从三大维度拆解，且需符合IPC-J-STD-001（焊接标准）第 6.4 条款对 BGA 焊接的要求：?
一是 IMC 层厚度不足，BGA 焊点 IMC 层（Sn-Cu 合金）是连接可靠性的核心，厚度＜0.5μm 时，焊点抗拉强度下降 40%，捷配实验室测试显示，IMC 层 0.3μm 的 BGA，在 100 次热循环（-40℃~85℃）后虚焊率达 30%；二是回流焊温度曲线不当，SnAg3.0Cu0.5 焊料（熔点 217℃）需满足 “峰值温度 245℃±5℃、保温时间（217℃以上）60s±10s”，若峰值温度＜235℃，焊料未完全熔融，虚焊率上升 25%；三是焊膏量异常，BGA 焊盘焊膏量需控制在 0.08mg~0.12mg / 球，量少导致焊点填充满度不足，量多易产生桥连，符合IPC-7525（焊膏印刷标准） 。?
此外，PCB 焊盘氧化（氧化层厚度＞0.1μm）会阻碍 IMC 层形成，虚焊率增加 18%，需按IPC-TM-650 2.6.12 标准测试焊盘氧化度。?
3. 实操方案?
3.1 虚焊排查三步法（操作要点 + 数据标准 + 工具 / 材料）?
- 精准检测：先用X-Ray 检测仪（捷配 JPE-XR-900） 扫描 BGA 底部焊点，重点观察 “焊点填充满度（≥95%）、空洞率（≤5%）”，再用超声波扫描显微镜（JPE-SEM-500）检测 IMC 层厚度（≥0.5μm），每批次抽检比例≥5%；?
- 根源定位：若 IMC 层不足，检查回流焊温度曲线 —— 用炉温跟踪仪（JPE-TC-300）采集数据，确保峰值温度 245℃±5℃、保温时间 60s±10s；若焊膏量异常，调整钢网开口（BGA 钢网开口直径比焊盘小 10%，厚度 0.12mm±0.01mm），选用千住 M705 焊膏（SnAg3.0Cu0.5，黏度 150Pa?s±20Pa?s）；?
- 整改验证：小批量试产 50 片，按上述检测标准验证，虚焊率需≤0.5%，再进入量产，捷配 DFM 预审系统可提前模拟焊膏量与温度曲线匹配度，规避 80% 以上虚焊风险。?
3.2 量产防虚焊管控（操作要点 + 数据标准 + 工具 / 材料）?
- 焊盘预处理：PCB 来料后，用等离子清洗机（JPE-Plasma-400）处理焊盘，去除氧化层（氧化度≤0.05μm），处理后 24 小时内完成焊接；?
- 回流焊参数监控：每 2 小时用炉温跟踪仪采集 1 次曲线，偏差超 ±3℃立即停机调整，捷配产线配备 AI 曲线预警系统，可提前 1 小时预判参数漂移；?
- 抽检频率升级：量产初期每 100 片抽检 10 片，连续 3 批次虚焊率≤0.5% 后，降至每 500 片抽检 10 片，检测数据实时上传捷配 MES 系统，便于追溯。?
?
PCB BGA 虚焊排除需以 “检测 - 定位 - 整改 - 管控” 为闭环，核心是确保 IMC 层厚度、回流焊温度、焊膏量三大参数达标。捷配可提供 “BGA 专属服务包”：DFM 焊盘设计优化、X-Ray + 超声波联合检测、回流焊曲线定制，助力企业快速解决虚焊问题。
