PCB 失效分析检测:故障定位与工艺整改方案

来源:捷配 时间: 2025/11/11 09:10:44 阅读: 65

1. 引言

 PCB失效是电子制造行业的主要质量痛点,不明原因的批量失效可能导致生产线停摆、产品召回等重大损失——某5G设备厂商曾因PCB信号失效,导致10万片PCBA无法交付,直接损失超2亿元。PCB失效分析检测需通过多维度检测手段定位故障根源,为工艺整改提供数据支撑,符合**IPC-7251(PCB失效分析标准)** 与**GB/T 13452.2(PCB性能测试标准)** 。捷配失效分析实验室拥有20+台专业检测设备,累计完成800+个PCB失效分析项目,故障定位准确率99%,本文拆解失效分析核心流程、检测手段及工艺整改方案,助力企业快速解决PCB失效问题。



2. 核心技术解析

PCB 失效类型主要分为四大类:焊点失效(虚焊、空洞、开裂)、基材失效(分层、开裂、老化)、线路失效(短路、开路、腐蚀)、孔位失效(孔壁镀铜脱落、孔径偏差),失效分析需遵循 “外观检查→非破坏性检测→破坏性检测→电气测试” 的逻辑,确保不遗漏故障根源:一是外观检查,用 20 倍~100 倍显微镜观察 PCB 表面,识别明显缺陷(如线路划痕、焊点虚焊),符合IPC-A-610G 外观标准;二是非破坏性检测,采用 X-Ray 检测(识别内部空洞、分层)、红外热像仪检测(定位短路发热点)、超声扫描检测(识别层间脱粘),避免破坏样品原始状态;三是破坏性检测,包括切片分析(观察 PCB 截面层间结构、焊点 IMC 层厚度)、热冲击测试(验证耐温稳定性)、可焊性测试(验证焊接性能),符合IPC-TM-650 破坏性测试标准;四是电气测试,用万用表、阻抗测试仪、绝缘电阻测试仪检测电气性能(短路、开路、阻抗偏差、绝缘电阻)。关键检测指标:① 焊点 IMC 层厚度 0.5μm~1.5μm(过薄<0.5μm 导致虚焊,过厚>1.5μm 导致开裂);② 基材分层面积≤5%(符合 IPC-A-600G 标准);③ 线路腐蚀面积≤1%;④ 孔壁镀铜厚度≥20μm(符合IPC-6012 标准)。





3. 实操方案

3.1 失效分析检测四步法(操作要点 + 数据标准 + 工具 / 材料)

  1. 失效信息收集:
    • 操作要点:记录失效 PCB 的基本信息(型号、生产批次、基材类型、工艺参数)、失效现象(短路、开路、信号异常)、使用环境(温度、湿度、振动)、失效比例(批量 / 个别失效);
    • 工具:捷配失效信息收集系统(JPE-Fail-Info 2.0),标准化录入信息,避免遗漏关键因素。
  2. 非破坏性检测:
    • 外观检查:用 100 倍显微镜(JPE-Micro-100)观察 PCB 表面,重点检查线路、焊点、孔位,记录缺陷位置(如焊点虚焊、线路划痕);
    • X-Ray 检测:用捷配 JPE-XR-900 检测内部焊点空洞(空洞率≤5%)、基材分层,3D 断层扫描层厚 0.01mm;
    • 红外热像仪检测:用 FLIR T640 红外热像仪(测温范围 - 20℃~1200℃,精度 ±2%)定位短路发热点(温度高于正常区域≥5℃);
    • 超声扫描检测:用捷配 JPE-US-500 超声扫描设备(频率 10MHz~100MHz)检测层间脱粘,脱粘面积≥0.1mm² 自动标注。
  3. 破坏性检测:

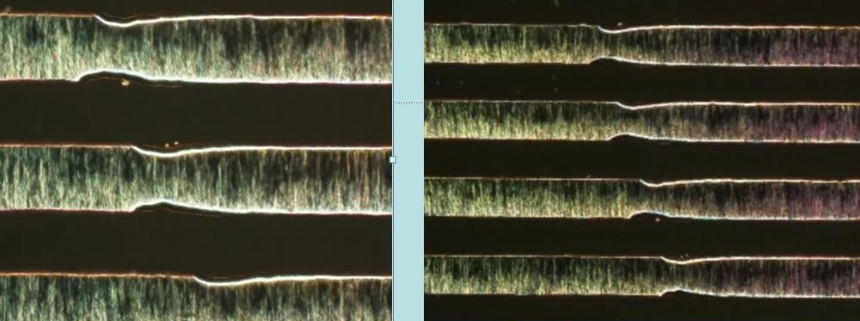

    • 切片分析:选取失效位置制作切片(用捷配 JPE-Slice-300 切片机),经打磨、腐蚀后,用金相显微镜(JPE-Metal-500)观察 ——① 焊点 IMC 层厚度(0.5μm~1.5μm);② 基材层间结合状态(无分层);③ 孔壁镀铜厚度(≥20μm);
    • 热冲击测试:将失效 PCB 与合格 PCB 同时进行 50 次热冲击(-40℃~125℃,温变率 10℃/min),对比测试后性能变化(如绝缘电阻、导通电阻);
    • 可焊性测试:采用回流焊工艺(温度 245℃,保温 10s),测试焊锡润湿面积≥95%,判断是否因可焊性差导致失效。
  4. 电气与数据分析:
    • 电气测试:用万用表检测短路 / 开路,用阻抗测试仪(JPE-Imp-500)检测阻抗偏差(≤±5%),用绝缘电阻测试仪(JPE-IR-300)检测绝缘电阻(≥100MΩ);
    • 数据分析:对比失效 PCB 与合格 PCB 的检测数据,结合生产工艺参数(如压合温度、焊接温度),定位失效根源(如 IMC 层过薄→焊接温度不足),用捷配失效分析软件(JPE-Fail-Analysis 3.0)生成分析报告。

3.2 典型失效类型整改方案(操作要点 + 数据标准 + 工具 / 材料)

  1. 焊点虚焊失效(IMC 层<0.5μm):
    • 整改措施:① 调整回流焊温度曲线(峰值温度 245℃±5℃,保温 10s~15s);② 更换焊料为 SnAg3.0Cu0.5(熔点 217℃),符合IPC-J-STD-001 标准;③ 焊接前 PCB 焊盘清洁(用异丙醇擦拭,去除氧化层);
    • 验证方法:抽样进行可焊性测试,IMC 层厚度 0.5μm~1.5μm,虚焊率≤0.3%。
  2. 基材分层失效(层间脱粘面积>5%):
    • 整改措施:① 更换基材为 Tg≥170℃的生益 S1000-2;② 调整压合参数(温度 180℃±5℃,压力 28kg/cm²,保温 90min);③ 优化基材存储环境(温度 23℃±2℃,湿度 45%±5%);
    • 验证方法:进行 100 次热冲击测试,分层面积≤5%,符合 IPC-A-600G 标准。
  3. 线路短路失效(腐蚀导致):
    • 整改措施:① 优化 PCB 清洗工艺(用去离子水清洗,残留离子含量≤10μg/in²);② 存储环境防潮(湿度≤60% RH);③ 表面涂覆三防漆(如道康宁 DC3-1944,厚度 20μm~50μm);
    • 验证方法:湿热老化测试(85℃,85% RH,500 小时),无线路腐蚀,绝缘电阻≥100MΩ。
  4. 孔位镀铜脱落失效(镀铜厚度<20μm):
    • 整改措施:① 优化电镀参数(电流密度 2A/dm²,电镀时间 60min);② 孔壁预处理(化学沉铜厚度≥0.5μm);③ 后固化处理(温度 150℃,时间 60min);
    • 验证方法:切片分析镀铜厚度≥20μm,振动测试(10Hz~2000Hz,10g,4 小时)无镀铜脱落。



PCB 失效分析检测的核心是 “多维度检测 + 数据对比 + 工艺联动”,需通过非破坏性检测保护样品状态,破坏性检测深挖根源,最终形成 “检测 - 定位 - 整改 - 验证” 的闭环。捷配失效分析实验室可提供一站式服务:从失效信息收集到整改方案验证,全部遵循 IPC、GB/T 标准,检测设备覆盖外观、内部、电气全维度。
