在电子产业向高密度、高精度升级的趋势下,PCB 的尺寸精度、外形公差直接影响电子设备的装配兼容性与运行稳定性。作为深耕 PCB&PCBA 制造的专业平台,捷配始终将检测技术作为品质管控的核心环节,影像测量仪作为 PCB 检测中的关键设备,在外形精度、制程辅助等场景中发挥着不可替代的作用。本文将系统解析影像测量仪在 PCB 检测中的核心应用,结合行业需求与技术要点展开说明。
随着消费电子、汽车电子、医疗设备等领域对 PCB 的小型化、高密度要求不断提升,除了电气性能外,PCB 的外形公差、尺寸精度成为客户关注的核心指标,部分高端场景的外形公差要求已趋于严苛,传统检测方式难以满足精度需求。

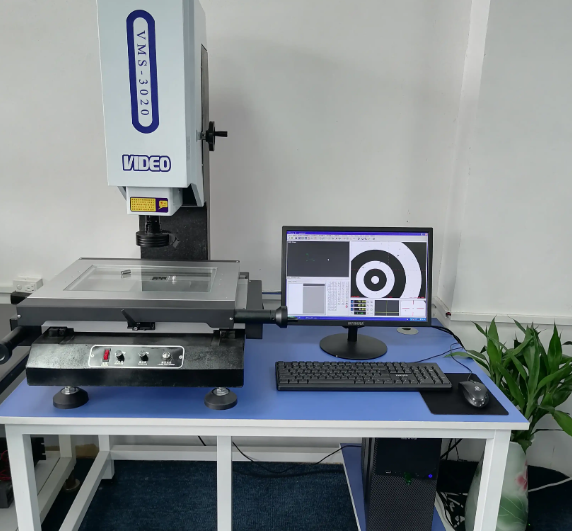

影像测量仪(含二次元、三次元类型)凭借可视化测量、高精度定位的优势,成为 PCB 外形检测的核心工具:
- 二次元影像测量仪可精准捕捉 PCB 的平面尺寸(如长宽、孔径、插槽位置、角度等),通过图像识别技术实现非接触式测量,避免对 PCB 表面造成损伤;
- 对于高密度、复杂结构的 PCB(如多层盲埋孔 PCB、HDI 板),三次元测量仪可进一步实现三维尺寸检测,覆盖平面度、垂直度、同心度等关键参数,满足更高精度要求。
捷配在 PCB 外形检测中,配备龙门二次元、Sharpscope 非接触式三次元影像测量仪等高精度设备,结合全流程制程管控体系,可实现点、线、圆、圆弧等尺寸的精准测定,尺寸公差控制精度达 ±0.001mm 级别,确保 PCB 外形与装配需求完全匹配。
菲林作为 PCB 制版的核心生产工具,其尺寸稳定性(涨缩系数)直接影响最终 PCB 的线路精度 —— 菲林尺寸偏差会导致 PCB 线路错位、短路或开路,严重影响产品良率。
影像测量仪在菲林检测中的核心作用是 “数据化校准”:
- 依据工程设计数据,通过影像测量仪精准测量菲林上任意两点的实际距离,生成数据列表进行统计分析;
- 基于测量数据计算菲林的涨缩系数,为制版工艺调整提供科学依据(如调整曝光参数、蚀刻时间),从源头规避因菲林偏差导致的生产风险。
这一检测环节是 PCB 制程前的关键质控节点,捷配通过 “来料检验 + 制程抽检” 双重机制,利用影像测量仪对菲林尺寸进行 100% 首件检测,结合 AI-MOMS 智能制造运营管理系统记录数据,实现涨缩系数的实时监控与工艺动态优化,保障制版环节的精度稳定性。
PCB 检测中除了平面尺寸,部分场景还需检测厚度、台阶高度等三维参数。针对这类需求,无需单独配置复杂的三维检测设备,可通过 “二次元影像测量仪 + 探针” 的组合方案实现:
- 基础平面尺寸仍通过影像测量仪完成非接触式测量;
- 加装探针后,可精准测量 PCB 的厚度、元件焊接高度、台阶差等三维参数,测量精度可满足绝大多数 PCB 应用场景(如常规 PCB 厚度公差 ±0.05mm、高精度 PCB±0.01mm)。
这种方案兼顾了检测精度与成本效益,捷配在实际检测中,会根据 PCB 类型(如刚性板、柔性板、刚柔结合板)灵活配置检测工具,对于特殊高精度需求(如医疗 PCB 的厚度均匀性),还会搭配长臂板厚测试仪、Leica D700M 显微镜等专用设备,确保三维尺寸检测的全面性与准确性。
PCB 检测的核心诉求是 “精准、高效、可追溯”,影像测量仪的应用需结合 PCB 类型、精度要求、生产批量进行灵活适配,避免过度检测或检测不足。
捷配通过两大优势解决检测环节的核心痛点:
- 设备与场景精准匹配:针对不同 PCB(如单面板、32 层多层板、柔性 FPC),配置二次元、三次元影像测量仪及专用辅助工具(探针、显微镜),实现 “一板一检测方案”;
- 数据化全流程追溯:通过工业互联网平台整合检测数据,与 ERP、MES 系统联动,实现从菲林检测到成品出货的全环节数据可查,同时支持检测报告一键导出,满足客户品质审核需求。
此外,捷配免费打样服务中同样包含全套影像测量检测,客户可在打样阶段验证 PCB 尺寸精度,结合专属客服的技术反馈,提前优化设计方案,降低量产阶段的风险。
影像测量仪在 PCB 检测中的应用,贯穿 “制版 - 生产 - 成品” 全流程,是保障 PCB 尺寸精度与良率的关键技术手段。捷配作为 PCB&PCBA 制造服务平台,始终以 “精工乐业,美好永续” 为服务宗旨,通过配置全球领先的检测设备、搭建全流程质控体系、融合数字化管理工具,将影像测量仪的技术优势充分转化为品质保障能力,为消费电子、汽车电子、医疗、通讯等行业客户提供高精度、高可靠的 PCB 检测解决方案,助力客户产品在市场竞争中建立品质优势。
