PCB 干膜工艺全解析:性能要求与工艺优化指南

来源:捷配 时间: 2025/11/13 09:25:51 阅读: 99
作为专注 PCB&PCBA 制造的高新技术企业,捷配深知干膜作为 PCB 生产的核心材料,其性能品质与工艺控制直接决定印制板的线路精度、生产稳定性及最终产品可靠性。本文将系统拆解干膜的核心作用、贴膜工艺要点、关键性能指标,并结合实际生产场景提供工艺优化方向,助力行业伙伴精准把控干膜应用,提升 PCB 制造效率与品质。



一、干膜的核心作用

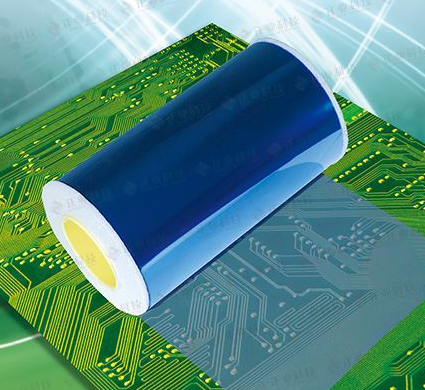

干膜是 PCB 图形转移过程中的关键抗蚀材料,主要功能是通过 “贴膜 - 曝光 - 显影” 流程,在覆铜箔板上形成精准的电路图形掩膜,保护指定区域的铜箔不被蚀刻液侵蚀,同时在电镀过程中防止非目标区域镀上金属层。优质干膜能有效减少线路短路、断路、残胶等缺陷,是保障 PCB 线路精度(如精细导线、微小孔径)、提升生产良率的核心基础。





二、PCB 干膜贴膜工艺要点

贴膜是干膜应用的第一道关键工序,其操作规范性直接影响干膜与基板的贴合度,进而影响后续图形转移效果。目前主流贴膜工艺分为普通贴膜与湿法贴膜两类,具体要求如下:

1. 普通贴膜工艺

  • 操作流程:先剥离干膜表面的聚乙烯保护膜,再通过贴膜机在加热加压条件下,将干膜抗蚀剂层贴合于覆铜箔板表面。加热使抗蚀剂层软化流动,配合热压辊压力与粘结剂作用,实现干膜与基板的紧密贴合。
  • 关键参数控制:
    1. 压力:新设备需先校准上下热压辊轴向平行,再根据 PCB 板厚逐步调整压力,确保干膜贴牢、无褶皱,常规线压力为 0.5—0.6 公斤 / 厘米,板厚差异较大时需针对性调整。
    2. 温度:需结合干膜类型、环境温湿度灵活调整,基材偏干或环境温湿度低时可适当升温,常规控制在 100℃左右;温度过高易导致干膜图像变脆、耐镀性下降,过低则会造成贴合不牢、后续起翘脱落。
    3. 传送速度:与温度正相关,温度越高传送速度可越快,常规速度为 0.9—1.8 米 / 分,需保证干膜有足够时间与基板贴合。
  • 生产模式:支持连续贴膜(效率高,适合大批量生产,需注意干膜尺寸略小于板面,避免抗蚀剂粘到热压辊)与单张贴膜(适配小批量、定制化订单)。

2. 湿法贴膜工艺

为满足精细导线(窄线宽、小间距)的生产需求,湿法贴膜工艺应运而生。其核心是在贴膜前于铜箔表面形成一层水膜,具体优势如下:
  • 提升干膜流动性,更易填充基板表面的划痕、砂眼、凹坑等微小缺陷;
  • 有效驱除贴合过程中产生的气泡,减少因气泡导致的线路断点或残胶;
  • 增强干膜与基板的粘附性,显著提升精细导线的生产合格率。





三、干膜关键性能指标解析

干膜的性能直接决定 PCB 生产良率与产品可靠性,以下是核心性能指标的要求与影响:

1. 感光性

感光性是干膜对紫外线的响应能力,核心包括三项指标:
  • 感光速度:指抗蚀剂在紫外光照射下形成稳定聚合物所需的光能量,表现为曝光时间长短,感光速度越快,生产效率越高,更利于保证线路精度。
  • 曝光时间宽容度:即最大曝光时间与最小曝光时间的比值(最小曝光时间为显影后图像可用的最短时间,最大曝光时间为图像尺寸仍符合底版的最长时间),宽容度越大,工艺容错率越高。
  • 深度曝光性:确保干膜上下层均能充分聚合,避免因上层曝光过度、下层未聚合导致的图像边缘不整齐、起翘脱落,尤其对厚干膜至关重要。

2. 显影性与耐显影性

  • 显影性:贴膜、曝光、显影后需形成清晰电路图像,未曝光部分需彻底去除无残胶,曝光残留的抗蚀层需光滑坚实。
  • 耐显影性:指干膜耐受过度显影的能力,反映显影工艺的宽容度;耐显影性差易导致干膜脱落、电镀渗镀,显影不良则会引发蚀刻困难、镀层结合力差等问题。

3. 分辨率

分辨率是干膜形成精细线路的能力,指 1mm 距离内可清晰呈现的线条 / 间距条数,或直接用最小线条 / 间距尺寸表示:
  • 一级指标:最小平行线条宽度<0.1mm;
  • 二级指标:最小平行线条宽度≤0.15mm;
  • 影响因素:抗蚀剂膜厚(越厚分辨率越低)、聚酯薄膜厚度(越厚光线散射越严重,分辨率越低)。

4. 耐蚀刻性与耐电镀性

  • 耐蚀刻性:聚合后的干膜需耐受三氯化铁、过硫酸铵、酸性氯化铜等常用蚀刻液,在 50—55℃条件下无发毛、渗漏、起翘脱落。
  • 耐电镀性:需耐受酸性光亮镀铜、氟硼酸盐镀锡铅等电镀液及镀前处理溶液,无表面发毛、渗镀、起翘等现象。

5. 去膜性能

蚀刻与电镀完成后,干膜需能快速彻底去除,核心要求:
  • 去膜条件:常规采用 3—5% 氢氧化钠溶液,温度 60℃左右,通过机械喷淋或浸泡去除;
  • 去膜效率:一级指标去膜时间 30—75 秒,二级指标 60—150 秒,去膜速度越快越利于提升生产效率;
  • 去膜效果:需呈片状剥离,无残胶,避免堵塞设备喷咀、影响溶液使用寿命。

6. 储存稳定性

干膜需在特定环境下储存,避免性能衰减:
  • 储存条件:黄光区、温度 5—21℃(最佳)、相对湿度 50% 左右,避免与化学药品、放射性物质混存;
  • 储存期限:出厂后不超过 6 个月,超期需检验合格后方可使用;
  • 注意事项:储存运输过程中需防潮、防热、防机械损伤、防日光直射,避免干膜变脆、热聚合或厚度不均(冷流)。

7. 变色与掩蔽性能

  • 变色性能:曝光前后颜色需有明显差异,便于操作人员识别,避免漏曝光或重曝光;
  • 掩蔽性能:用于掩孔蚀刻时,需具备足够柔韧性,能承受显影、蚀刻过程中液体压力冲击而不破裂。





四、工艺优化与捷配解决方案

干膜应用的核心痛点在于 “性能匹配 + 工艺精准控制”,尤其针对精细导线、厚干膜等复杂场景,需从材料选择、设备精度、制程管控多维度优化。
捷配通过 “订单 + 科技” 双引擎驱动,构建了覆盖干膜应用全流程的解决方案:在设备端,采用思沃全自动贴膜机、芯碁 LDI 曝光机等高精度设备,确保贴膜压力、温度、传送速度的精准控制,湿法贴膜工艺可适配 0.1mm 以下精细导线生产;在制程端,依托工业互联网平台实时监控曝光能量、显影时间等关键参数,结合全流程 100% AOI 测试,及时发现残胶、气泡、线路偏移等缺陷;在品质端,严选符合一级性能指标的优质干膜,搭配严格的来料检验与储存管理体系,从源头保障材料稳定性。此外,捷配支持 1-6 层 PCB 免费打样,可快速验证干膜与工艺的匹配性,助力客户缩短研发周期、降低试产风险。





五、总结

干膜的性能品质与工艺控制是 PCB 制造的核心环节,直接影响线路精度、生产良率与产品可靠性。从贴膜工艺的参数校准到干膜性能的精准匹配,每一个环节都需要专业的技术支撑与严格的制程管控。
捷配作为全球 PCB&PCBA 制造服务平台,始终以 “精工乐业,美好永续” 为服务宗旨,通过高精度设备、数字化协同制造平台与全流程品质管控,将干膜应用的核心痛点转化为标准化解决方案。无论是普通 PCB 还是高精度、复杂结构的产品,捷配都能凭借完善的工艺体系与定制化服务,助力客户提升生产效率、保障产品品质,推动电子产业高质量发展。
