PCB 钻头：选型、材质与使用规范的专业指南
来源：捷配
时间: 2025/11/13 09:42:26
阅读: 47
PCB 钻孔是印制板制造的核心工序之一，钻头的选型、材质品质与使用规范直接影响钻孔精度、孔壁质量及生产效率。作为专注 PCB&PCBA 一站式制造服务的高新技术企业，捷配凭借多年行业经验与高精度制造能力，为客户提供从钻头适配到钻孔工艺优化的全流程支持，本文将系统解析 PCB 钻头的关键技术要点。

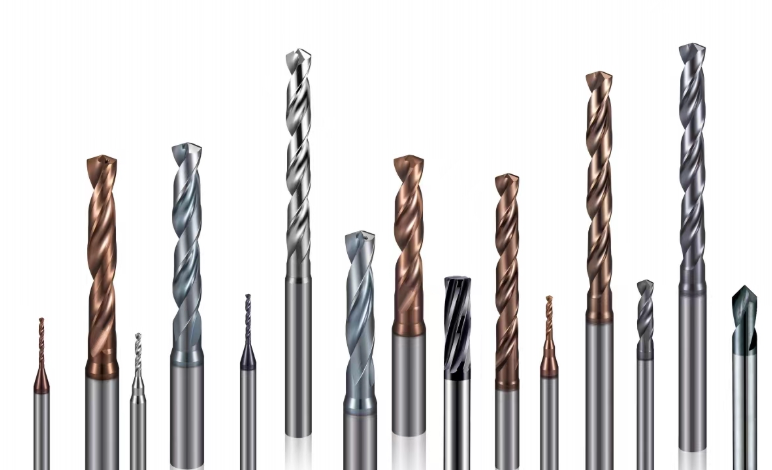

一、PCB 钻头的核心作用与分类
PCB 钻头是数控钻床加工印制板通孔、盲孔的关键工具，其核心作用是在基板上精准加工出符合要求的孔径，保障电子元器件的安装与电气连接可靠性。根据结构与应用场景，常见的 PCB 钻头主要分为三类：
1. 直柄麻花钻头
直柄麻花钻头适用于单头钻床，主要用于简单结构印制板或单面板的钻孔加工。其钻孔深度可达自身直径的 10 倍，在基板叠层不高的场景下，可通过钻套辅助避免钻孔偏移。该类型钻头结构简单、成本较低，适合对钻孔精度要求不高的基础电路场景。
2. 定柄麻花钻头
定柄麻花钻头是数控钻床的主流适配工具，采用硬质合金材质制造，具备三大核心优势：一是支持自动更换，适配现代化批量生产；二是定位精度高，无需钻套辅助即可保障孔位准确性；三是采用大螺旋角设计，排屑速度快，适配高速切削工艺。此外，钻头直径在排屑槽全长范围内呈倒锥结构，可减少钻孔时与孔壁的摩擦，提升孔壁光滑度。常见的钻柄直径为 3.00mm 和 3.175mm，适配多数标准数控钻床。
3. 定柄铲形（undercut）钻头
定柄铲形钻头在结构上进行了特殊优化，更适合高精度、复杂场景的钻孔需求（如多层板、高密度互连板）。其独特的铲形设计可进一步提升排屑效率，减少切屑残留导致的孔壁损伤，同时增强钻头的刚性，降低高速钻孔时的抖动风险。
二、PCB 钻头的核心材质与性能优化
PCB 钻头的材质直接决定其硬度、耐磨性、韧性及使用寿命，由于环氧玻璃布复铜箔板等 PCB 基材对刀具磨损较快，硬质合金成为 PCB 钻头的主流材质选择。
1. 基础硬质合金材质
核心成分以碳化钨（94%）为基体，钴（6%）为粘结剂，经加压、烧结制成。该材质硬度高、耐磨性强、耐高温，适合高速切削，但韧性较差、脆性较高，需通过工艺优化平衡性能。
2. 性能增强工艺
为提升硬质合金钻头的综合性能，行业内常采用多种强化技术：
- 化学汽相沉积（CVD）：在钻头表面沉积 5～7 微米的特硬碳化钛（TiC）或氮化钛（TiN）涂层，进一步提升硬度与耐磨性；
- 离子注入技术：将钛、氮、碳等元素注入基体一定深度，同时提升硬度、强度，且重磨后注入成分可向内迁移，保障多次使用性能；
- 金刚石膜涂层：通过物理方法在钻头顶部生成金刚石膜，大幅提升硬度与耐磨极限，适用于高硬度基材或大批量钻孔场景。
3. 材质结构差异
- 整体硬质合金钻头：全材质均为硬质合金，动态同心度高，钻孔精度稳定，尤其适合小直径钻孔场景，但制造成本较高；
- 焊接柄结构钻头：钻柄采用不锈钢材质，仅工作部分为硬质合金，成本显著降低，但动态同心度略逊于整体硬质合金钻头，小直径应用时需谨慎选择。
此外，硬质合金的性能还与碳化钨粉末颗粒大小相关，超微细颗粒（平均尺寸 1 微米以下）的硬质合金钻头，兼具更高的硬度与抗压、抗弯强度，是高精度 PCB 钻孔的优选。
三、PCB 钻头的规范使用与维护要点
科学的使用与维护的是延长钻头寿命、保障钻孔质量的关键，需从储存、安装、检测、参数设置等多环节严格把控：
1. 储存与取用
- 钻头需存放于特制包装盒中，避免振动、相互碰撞导致切削刃损伤；
- 取出后应立即安装至主轴弹簧夹头或自动换刀刀具库，使用完毕后及时归位，减少暴露氧化或意外磕碰。
2. 安装与调试
- 定位环使用：适配定位环的钻床需精准调整安装深度，不使用定位环的钻床需统一钻头伸出长度（多主轴钻床需确保各主轴钻孔深度一致），避免钻穿台面或未钻透基板；
- 夹持要求：定柄钻头在弹簧夹头上的夹持长度需达到钻柄直径的 4～5 倍，确保夹紧力充足，防止高速旋转时打滑；
- 主轴与压脚检查：定期校验主轴与弹簧夹头的同心度，同心度偏差会导致小直径钻头断钻或孔径超差；压脚接触面需保持水平且与主轴垂直，避免钻孔时出现偏孔或断钻。
3. 检测与维护
- 直径测量：采用工具显微镜等非接触式测量仪器，避免切削刃与机械式测量仪接触受损；
- 磨损检查：通过 40 倍立体显微镜定期检查切削刃磨损情况，两条主切削刃全长内磨损深度需小于 0.2mm，超标时及时重磨；
- 重磨规范：普通定柄钻头可重磨 3 次，铲形钻头可重磨 2 次，每次重磨需磨去 0.25mm，过度重磨会导致钻孔精度下降；
- 报废标准：钻头磨损后直径较原尺寸减小 2% 时，需直接报废，避免影响产品质量。
4. 工艺参数与环境控制
- 参数设置：参考钻头厂商提供的转速、下速参数表，结合实际基材、板厚及钻孔类型，通过工艺验证确定最优参数；
- 吸尘与基板定位：确保钻床吸尘效果良好，通过气流降低钻头温度、带走粉尘，减少摩擦高温对钻头的损伤；基板及上下垫板需在定位系统中固定平整，避免胶粘带粘附切屑导致排屑困难或断钻；
- 入厂检验：抽检 4% 钻头的尺寸精度，100% 通过 10～15 倍显微镜检查缺口、擦伤、裂纹等缺陷，杜绝不合格钻头流入生产。
四、工艺优化与捷配解决方案
PCB 钻孔工艺的稳定性依赖钻头品质与制造设备、流程管控的协同配合。捷配针对不同类型 PCB 的钻孔需求，构建了全流程工艺保障体系：通过引入高精度数控钻床及配套检测设备（如龙门二次元尺寸测定仪、特性阻抗分析仪），结合自主研发的协同制造平台，实现钻头选型、参数设置与基材特性的精准匹配；同时，捷配执行严格的来料检验与制程管控，从钻头入厂检测到钻孔过程实时监控，确保孔位精度、孔径公差与孔壁质量符合 IPC 标准。对于客户的定制化需求，捷配可提供免费打样服务（支持 1-6 层 PCB），通过实际钻孔验证优化钻头选型与工艺参数，助力客户降低研发风险、提升生产效率。
PCB 钻头的选型、材质与使用规范是保障印制板质量的关键环节，不同类型、材质的钻头对应不同的应用场景与工艺要求。捷配作为全球 PCB&PCBA 制造服务平台，始终以 “精工乐业，美好永续” 为服务宗旨，凭借高精度制造设备、严格的品质管控体系（如 ISO 9001、IATF 16949 认证）及专业的工艺技术团队，为客户提供从钻头适配、工艺优化到批量生产的一站式解决方案。无论是基础单面板还是高精度多层板、刚柔结合板的钻孔需求，捷配都能通过科学的工艺设计与全流程管控，确保钻孔精度与生产效率，助力客户加速产品落地。
