PCB 表面处理工艺全解析：特性、选型与优化方案

一、主流 PCB 表面处理工艺详解

1. 热风整平（喷锡，HASL）

• 核心优点：工艺成熟稳定，制造成本低；铜表面润湿完全，焊接兼容性好，支持无铅焊接；存储时间较长，目视检查与电测操作便捷。
• 适用场景：对表面平整度要求不高的通用型产品，如普通消费电子、基础工业控制设备等。
• 注意事项：不适合线绑定与接触开关设计，SMT 应用受表面平整度限制；喷锡过程中铜层会轻微溶解，板材需经受高温；过厚或过薄的 PCB 加工操作难度较大。

2. 有机保护膜（OSP）

• 核心优点：制程简单，适合水平线生产，操作便捷；表面平整度极高，适配 SMT 与无铅焊接；支持与其他表面处理工艺（如 ENIG）在同一块 PCB 上并存；成本较低，环境友好，可返工性强。
• 适用场景：对表面平整度要求高的精密电子设备，如智能穿戴设备、小型通讯模块等。
• 注意事项：回流焊次数受限（建议不超过 2 次，多次焊接易破坏保护膜）；不支持压接技术与线绑定；目视检测与电测便利性欠佳；SMT 焊接时需氮气保护，返工难度较大；对存储环境要求严格，需避免潮湿氧化。

3. 化学银

• 核心优点：制程简单，表面平整度优异，适合无铅焊接与 SMT；适配极精细线路的 PCB 加工，制造成本适中。
• 适用场景：高精度消费电子、通讯设备等对线路密度要求高的产品。
• 注意事项：存储条件苛刻，易受污染氧化；焊接过程中可能出现微空洞问题，影响焊接强度；存在电迁移风险，且可能与阻焊膜下铜发生贾凡尼咬蚀现象；电测操作不便。

4. 化学锡

• 核心优点：适合水平线批量生产；表面平整度好，适配精细线路、无铅焊接与压接技术，SMT 兼容性强。
• 适用场景：需要压接工艺的工业控制设备、汽车电子组件等。
• 注意事项：存储周期建议不超过 6 个月，需严格控制锡须生长；不适合接触开关设计；对阻焊膜工艺要求高，否则易导致阻焊膜脱落；多次焊接时建议采用氮气保护；电测便利性欠佳。

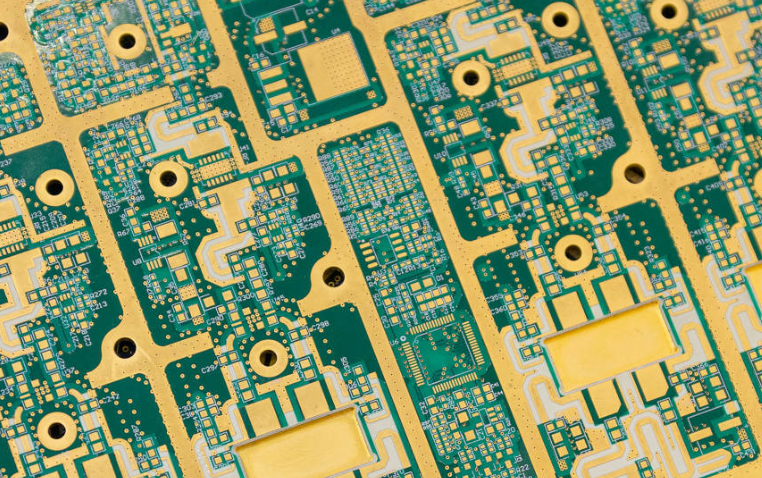

5. 化学镍金（ENIG）

• 核心优点：表面平整度极高，支持无铅焊接与 SMT；通孔可同步做化学镍金处理；存储时间长，对存储环境要求宽松；适配电测试与开关接触设计；支持铝线绑定，抗环境腐蚀能力强，适合厚板加工。
• 适用场景：医疗设备、通讯基站、汽车电子等对可靠性与稳定性要求高的产品。
• 注意事项：制程对参数控制要求严格，需避免镍层腐蚀（黑盘）问题。

6. 电镀镍金

• 核心优点：存储时间长（超过 12 个月）；适配接触开关设计与金线绑定；电测操作便捷，接触可靠性高。
• 适用场景：IC 载板、连接器、高频通讯设备等对接触性能要求高的产品。
• 注意事项：制造成本较高（金层厚度较厚）；电镀金手指时需额外设计导电线；金层厚度不均可能导致焊接时焊点脆化，影响连接强度；表面均匀性控制难度大，镍金层无法完全覆盖线路边缘；不支持铝线绑定。

7. 镍钯金（ENEPIG）

• 核心优点：适配金线绑定与铝线绑定，支持无铅焊接；相较于 ENIG，无镍腐蚀（黑盘）问题；成本低于 ENIG 与电镀镍金；存储时间长，支持多种表面处理工艺在同一块 PCB 上并存。
• 适用场景：IC 载板、高端通讯设备、精密医疗仪器等对绑定与焊接性能均有要求的产品。
• 注意事项：制程复杂，参数控制难度大；在 PCB 领域应用历史较短，需依赖成熟的制造经验保障品质。

二、工艺优化建议与捷配解决方案

• 选型适配：依托专业技术团队，结合客户产品需求（如医疗设备需高抗腐蚀、汽车电子需长存储周期），推荐最优表面处理工艺，如为精密线路产品优先推荐化学银或化学锡，为高可靠性产品推荐 ENIG 或 ENEPIG。
• 品质保障：通过严选环保型化学药剂、采用高精度处理设备（如全自动沉铜设备、在线 AOI 检测机），解决化学银的电迁移、ENIG 的黑盘等常见问题；全流程执行 100% AOI 测试与出货检验，确保表面处理的均匀性、附着力与焊接可靠性。
• 灵活服务：支持多工艺并存的定制化加工（如同一 PCB 同时采用 OSP 与 ENIG），满足复杂产品的差异化需求；提供 1-6 层 PCB 免费打样服务，助力客户快速验证工艺适配性，缩短研发周期；通过逾期退款保障交期，让客户下单更安心。

三、总结
