1. 引言

 PCB OSP膜层（有机化合物）易受温湿度影响，常规储存周期仅3个月，超过后氧化率超20%，焊接虚焊率上升15%——某电子厂曾因OSP PCB在30℃/80%RH环境储存4个月，导致2万片PCB焊接不良，直接损失超60万元。OSP储存需符合**IPC-J-STD-033B（印制板包装储存标准）第4.2条款**：储存温度23℃±5℃，湿度50%±10%，储存周期内膜层氧化率≤5%，焊接虚焊率≤1%。捷配通过环境管控与膜层保护技术，将OSP储存周期延长至6个月，本文拆解储存环境参数、包装方案、预处理措施，助力供应链解决库存管理难题。

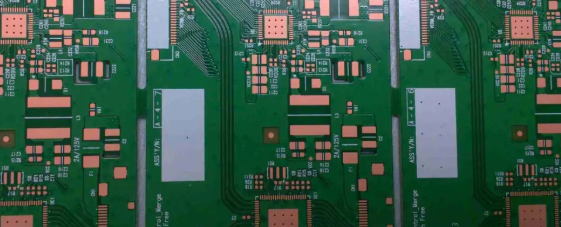

2. 核心技术解析

3. 实操方案

3.1 储存环境管控（操作要点 + 数据标准 + 工具 / 材料）

1. 仓库环境设定：
   • 温度：23℃±3℃，用恒温空调（捷配 JP-Env-A100）控制，每小时记录一次，偏差超 ±5℃时报警；
   • 湿度：50%±8%，用除湿机（JP-Env-D200）与加湿器联动，湿度超 60% 时除湿，低于 40% 时加湿，用温湿度记录仪（JPE-Env-300）实时监控；
   • 通风：每日通风 2 次（每次 30min），避免仓库内有害气体（如 VOC）积累，影响膜层稳定性。
2. 库存堆放规范：
   • 堆叠高度：OSP PCB 堆叠不超过 5 层（每层 200 片），避免底层 PCB 受压变形，导致膜层局部磨损；
   • 距离：PCB 托盘距离地面≥10cm，距离墙面≥50cm，避免地面湿气与墙面冷凝水影响；
   • 周转：遵循 “先进先出” 原则，每批次 PCB 标注生产日期与储存期限，超 5 个月时提前抽检。

3.2 包装与膜层保护（操作要点 + 数据标准 + 工具 / 材料）

1. 包装方案：
   • 内包装：采用铝塑复合袋（厚度 0.15mm，水蒸气透过率＜0.1g/(m²?24h)，符合GB/T 1038 标准），每袋封装 100 片 PCB，内置干燥剂（蒙脱石干燥剂，吸湿量≥20%）与湿度指示卡（50% RH 变色）；
   • 抽真空：用真空包装机（JPE-Pack-V200）抽真空（真空度≤-90kPa），避免袋内残留空气氧化；
   • 外包装：用瓦楞纸箱（耐破强度≥180kPa），箱内垫 EPE 泡沫（厚度 5mm），防止运输颠簸导致 PCB 磨损。
2. 膜层保护剂应用（可选，针对长期储存＞4 个月）：
   • 喷涂：OSP 成膜后，用自动喷涂机（JPE-Spray-400）喷涂捷配 JP-OSP-P100 保护剂，厚度 50nm~100nm，确保均匀无漏喷；
   • 固化：常温固化 30min，或 60℃烘干 10min，固化后保护剂附着力用胶带测试（GB/T 9286），无脱落；
   • 焊接验证：喷涂后焊接，保护剂需在 220℃以上完全分解，无残留（用气相色谱仪 JPE-GC-500 检测，残留量≤1μg/cm²）。

3.3 储存后预处理（操作要点 + 数据标准 + 工具 / 材料）

1. 抽检：储存超 3 个月的 PCB，每批次抽检 20 片，测试膜厚（0.2μm~0.5μm）、氧化率（≤5%，用分光光度计 JPE-Spec-600 测试）；
2. 清洁：若氧化率 5%~10%，用异丙醇（纯度 99.9%）擦拭 PCB 表面，去除轻微氧化层，擦拭后氧化率需≤3%；
3. 焊接调整：储存超 4 个月的 PCB，回流焊峰值温度可提高 5℃（如从 235℃升至 240℃），确保膜层完全分解，焊接后虚焊率≤1%。
