可穿戴传感器 PCB 小型化集成设计
来源：捷配
时间: 2025/11/20 09:14:26
阅读: 23
1. 引言?
可穿戴设备（智能手环、手表、健康监测仪）的 “轻量化” 需求推动传感器 PCB 向 “小尺寸、高密度” 升级，行业数据显示，传感器 PCB 尺寸每缩减 10%，可穿戴设备续航提升 8%、佩戴舒适度提升 15%。但过度追求小型化易导致信号干扰（如心率传感器与蓝牙模块串扰）、散热不良等问题 —— 某智能手环厂商曾因 PCB 尺寸冗余（20mm×15mm），导致产品重量超标，且心率监测信号偏差超 ±3 次 / 分钟，市场反馈不佳。捷配深耕可穿戴 PCB 定制 8 年，累计交付 1200 万 + 片高密度传感器 PCB，最小尺寸达 5mm×8mm，本文拆解小型化集成的设计原理、布局规则及量产管控方案，助力企业平衡尺寸与性能。?
2. 核心技术解析?
可穿戴传感器 PCB 小型化集成需遵循IPC-6012F（柔性及刚性 - 柔性印制板标准）第 4.2 条款，核心解决 “高密度布局与信号完整性” 的矛盾，关键技术要点如下：?
一是线宽线距优化，传感器 PCB 常用 0.1mm 线宽 + 0.1mm 线距（最小可至 0.08mm+0.08mm），需符合IPC-2221 第 5.2 条款对高密度 PCB 的要求，线宽公差控制在 ±0.01mm，否则易导致短路（线距过小）或信号衰减（线宽不足）；二是叠层设计，2 层 PCB 已无法满足多传感器集成（心率、血氧、加速度计），需采用 4 层 “信号层 - 接地层 - 电源层 - 信号层” 结构，层间厚度 0.8mm±0.05mm，接地层全覆盖可降低串扰 30%；三是元件选型，优先选用 01005 封装（0.4mm×0.2mm）元件，传感器芯片选用微型化封装（如 TI TMP117 温度传感器，尺寸 1.6mm×1.6mm），符合IEC 61960（可穿戴设备电池标准） 对功耗与尺寸的要求。?

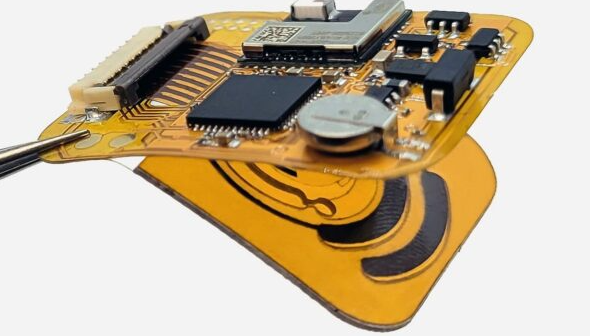

主流基材中，生益 S1000-2（介电常数 4.5±0.2，厚度 0.4mm~1.0mm）因尺寸稳定性优，成为可穿戴传感器 PCB 首选；柔性区域选用杜邦 Kapton 100HN PI 基材（厚度 0.05mm），适配折叠式传感器布局。?
3. 实操方案?
3.1 小型化集成三步设计（操作要点 + 数据标准 + 工具 / 材料）?
- 布局优化：采用 “功能模块聚类” 布局 —— 将心率传感器（如 MAX30102）、血氧传感器（如 MAX30105）集中在模拟区，蓝牙模块（如 nRF52832）、MCU（如 STM32L476）集中在数字区，模拟区与数字区间距≥3mm，用捷配 PCB 布局工具（JPE-Layout 6.0）自动生成高密度布局方案，确保元件间距≥0.1mm（01005 封装）；?
- 叠层设计：4 层 PCB 叠层参数为 “顶层（信号层，0.1mm 铜厚）- 接地层（0.2mm 铜厚）- 电源层（0.2mm 铜厚）- 底层（信号层，0.1mm 铜厚）”，层间半固化片选用生益 7628（厚度 0.15mm），参考IPC-2221 第 5.3.3 条款，用捷配叠层仿真工具验证信号完整性；?
- 元件选型：传感器芯片优先选 QFN 封装（引脚间距 0.4mm），电阻电容选用 01005 封装，电池管理芯片选用 TI BQ25120（尺寸 2.0mm×2.0mm），通过捷配 “元件兼容性验证”，确保封装与 PCB 尺寸匹配，无焊接干涉。?
3.2 量产管控措施（操作要点 + 数据标准 + 工具 / 材料）?
- 蚀刻精度控制：采用激光直接成像（LDI）技术，线宽精度控制在 ±0.01mm，按IPC-TM-650 2.3.17 标准测试，每批次抽检 50 片，线宽超差率≤0.5%；?
- 焊接工艺：使用捷配微型 SMT 生产线（JPE-SMT-800），贴装精度 ±0.03mm，回流焊温度曲线适配 01005 封装（峰值温度 235℃±5℃，保温时间 10s），避免元件脱落；?
- 信号测试：每批次 PCB 用网络分析仪（JPE-VNA-600）测试传感器信号串扰，串扰值≤-40dB（1MHz~1GHz），符合GB/T 17626.3（电磁兼容测试标准） 。?
?
可穿戴传感器 PCB 小型化集成需以 “布局聚类 + 叠层优化 + 微型元件” 为核心，关键是平衡尺寸缩减与信号完整性。捷配可提供 “可穿戴 PCB 专属服务”：高密度布局预审（DFM 系统支持 0.08mm 线宽线距验证）、微型 SMT 贴装（适配 01005 封装）、信号串扰测试，确保量产稳定性。
