PCB 核心技术解析：功能、标准与产业发展趋势

一、PCB 的核心价值：电子产业的 “基石” 与 “纽带”

二、PCB 的核心功能：电子设备的 “骨架” 与 “神经”

1. 机械支撑功能：为集成电路、电阻、电容等电子元器件提供稳定的安装载体，保障元器件在设备运行中不易移位、损坏；
2. 电气连接功能：通过预设的导电线路，实现各元器件间的精准电气互连，同时通过绝缘基材实现不同线路间的电隔离，避免信号干扰；
3. 电气特性保障功能：通过基材选型、线路设计（如阻抗匹配），满足设备对特性阻抗、信号传输速率等关键电气参数的要求；
4. 生产与维护辅助功能：通过阻焊图形保障自动焊接的准确性，通过丝印字符、编号、Logo 等标识，为元器件插装、质量检测及后期维修提供便利。

三、PCB 关键术语与分类标准：统一行业认知

• 印制电路：在绝缘基材上，按设计制成的印制线路、印制元件或两者结合的导电图形；
• 印制线路：仅提供元器件间电气连接的导电图形（不含印制元件）；
• 印制电路板（PCB）：印制电路或印制线路的成品板，是电子设备的核心功能载体；
• 核心分类：

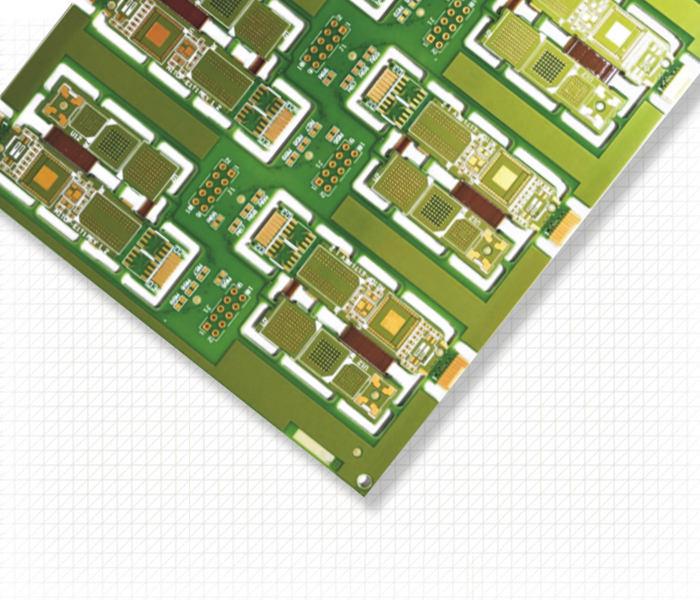

  1. 按基材特性：刚性 PCB 板（不易弯曲，提供稳定支撑）、柔性 PCB 板（挠性板，可弯曲折叠）、刚柔结合 PCB 板（兼具刚性支撑与柔性适配能力）；
  2. 按导体图形层数：单面板、双面板、多层板（捷配可加工 1-32 层多层板，满足复杂场景需求）；
  3. 按导体图形形态：平面印板（导体图形外表面与基材表面齐平）。

四、PCB 技术水平的核心标志：密度、孔径与层数

五、PCB 技术发展趋势：高精度、高密度与绿色制造

1. 性能升级方向：向高密度、高精度、细孔径、细导线、细间距、高可靠、多层化、高速传输、轻量薄型演进，以适配电子设备小型化、高性能化的需求；
2. 生产效率方向：提升自动化水平、缩短生产周期、降低制造成本，同时适应多品种、小批量的柔性生产需求；
3. 绿色制造方向：减少生产过程中的污染排放，推动基材、辅料的环保化升级，践行可持续发展理念。

• 采用维嘉 6 轴钻孔机、芯碁 LDI 曝光机等高精度设备，实现细导线、细孔径的稳定加工；
• 通过自主研发的工业互联网平台与 AI-MOMS 智能制造运营管理系统，优化生产流程，提升柔性生产能力，满足多品种、小批量订单需求；
• 四大自营生产基地严格执行环保标准，在原材料选型、工艺优化中融入绿色理念，减少污染排放；
• 布局 1-32 层多层板、高速传输 PCB、刚柔结合板等产品，全面覆盖技术升级后的市场需求。
