高频通信 PCB 内层层压对齐精度控制
来源：捷配
时间: 2025/11/25 09:43:53
阅读: 4
1. 引言
随着 5G 通信向毫米波频段升级，高频 PCB（如基站天线 PCB）对层压对齐精度要求呈指数级提升 —— 行业数据显示，内层层压对齐偏差超 ±0.03mm 时，50Ω 阻抗偏差会增加 8%，直接导致信号损耗上升 25%。某通信设备厂商曾因层压错位，导致 1.2 万片 5G PCB 报废，损失超 800 万元。高频 PCB 内层层压需符合IPC-6012F（印制板质量标准）第 3.5 条款，对齐精度要求≤±0.02mm。捷配深耕高频 PCB 层压工艺 8 年，累计交付 60 万 + 片对齐精度≤±0.01mm 的高频 PCB，本文拆解对齐精度的影响因素、控制工艺及验证方法，助力企业解决层压错位难题。
2. 核心技术解析
高频通信 PCB 内层层压对齐精度的核心矛盾在于 “多因素耦合影响”，需聚焦三大关键环节，且需符合IPC-TM-650 2.4.27（层压对齐测试标准） ：
一是设备定位精度，传统机械定位（销钉定位）精度仅 ±0.05mm，无法满足高频需求，而CCD 视觉定位系统（分辨率 0.001mm）可将定位误差控制在 ±0.01mm 内 —— 捷配测试显示，视觉定位比机械定位的错位率降低 90%；二是基材热收缩率，高频 PCB 常用罗杰斯 RO4350B 基材（热收缩率≤0.1%@260℃），若选用热收缩率＞0.3% 的普通基材，层压后会因热变形导致错位；三是叠层压力分布，层压压力不均（偏差＞2kg/cm²）会导致芯板偏移，按IPC-6012F 第 4.2 条款，层压压力偏差需≤±1kg/cm²。
此外，高频 PCB 内层层压的 “对位标记设计” 也至关重要：需在芯板四角设计直径 1.0mm 的圆形对位孔，孔位公差≤±0.005mm，且标记中心与芯板中心的偏移≤0.003mm，符合GB/T 4677（印制板测试方法）第 5.3 条款，确保 CCD 系统精准识别。
3. 实操方案
3.1 对齐精度控制三步法
- 定位系统升级：采用捷配CCD 视觉对位层压机（JPE-Lam-800） ，配备双相机（分辨率 0.001mm），定位前需校准相机（误差≤0.002mm），对位时抓取芯板四角标记，自动补偿偏移量，定位精度控制在 ±0.01mm 内；
- 基材预处理：选用罗杰斯 RO4350B 芯板（厚度 0.2mm~0.4mm，热收缩率 0.08%@260℃），预处理时进行 “恒温烘烤”（120℃/2h），去除基材内潮气（含水率≤0.1%），避免层压后热变形，用捷配水分仪（JPE-Moist-300）测试含水率；

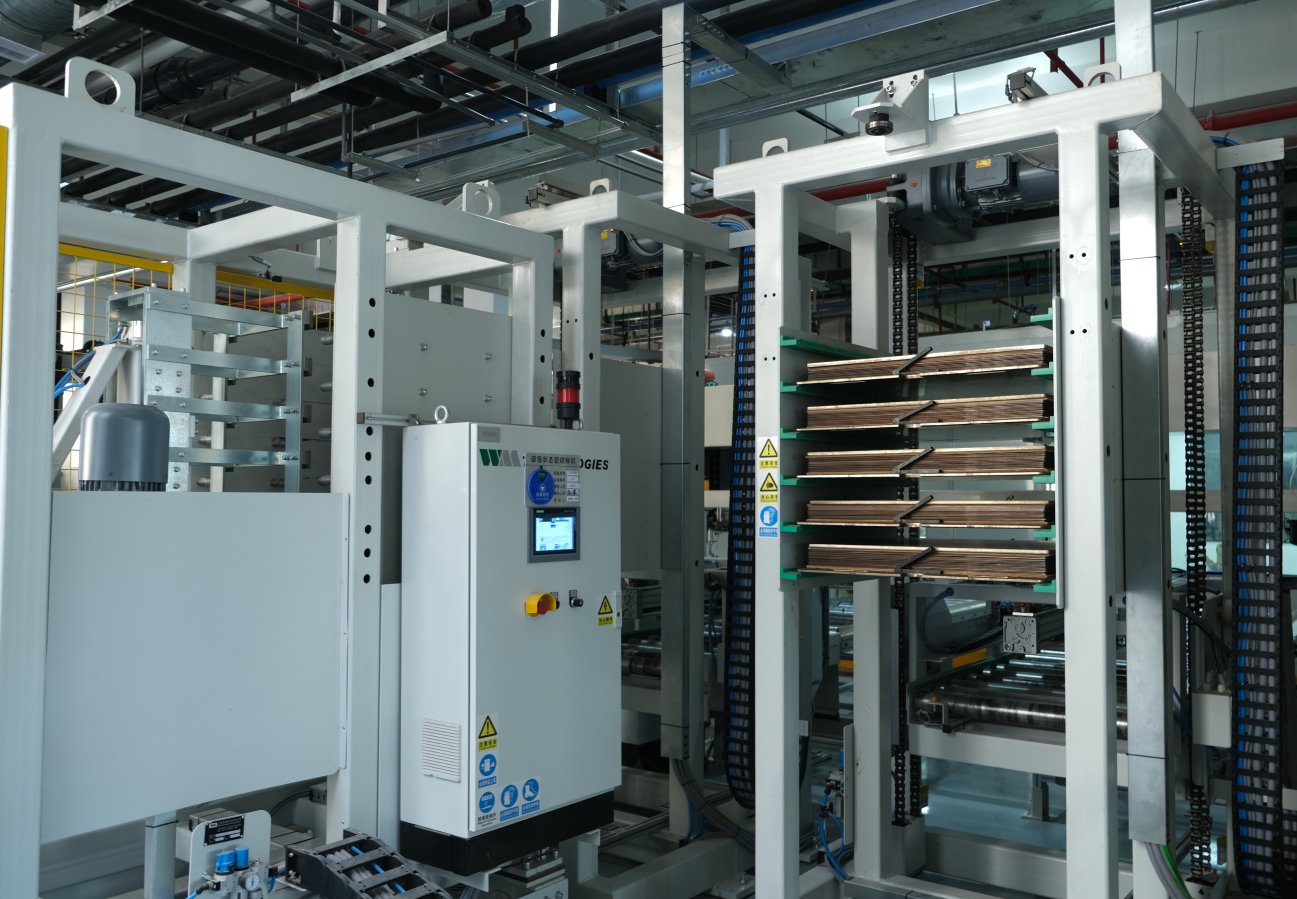

- 压力参数优化：层压压力分三阶段设定 —— 升温期（5kg/cm²）→保温期（20kg/cm²，偏差≤±1kg/cm²）→降温期（10kg/cm²），压力分布用捷配压力传感器（JPE-Press-Test-50）实时监测，确保每区域压力偏差≤1kg/cm²。
3.2 对齐精度检测与追溯
- 首件检测：每批次首件用X-Ray 检测机（JPE-XR-900） 扫描层间对位孔，测量孔位偏移量（需≤±0.01mm），同时用光学显微镜（JPE-Micro-600，放大 100 倍）观察芯板边缘对齐情况，错位量≤0.008mm；
- 批量抽检：每 500 片抽检 20 片，采用 “截面切片法”（按 IPC-TM-650 2.1.1 标准）制作样品，测量层间偏移，不合格率需≤0.5%；
- 工艺追溯：捷配 MES 系统记录每片 PCB 的层压参数（定位误差、压力、温度），若出现错位，可回溯至具体批次的设备参数，实现快速整改。
高频通信 PCB 内层层压对齐控制需以 “视觉定位 + 基材管控 + 压力优化” 为核心，关键在于消除设备误差与热变形影响。捷配可提供 “高频层压专属服务”：CCD 视觉层压生产线（20 条）、基材预处理中心、X-Ray 全检方案，确保对齐精度稳定。
