1. 引言

 随着5G、毫米波技术普及，高频PCB（信号频率≥10GHz）信号完整性成为性能关键——某通信设备厂商曾因5G基站PCB信号串扰超标，导致信号传输误码率达10??，远超行业要求（10??），基站覆盖范围缩减30%。高频PCB信号完整性测试需关注“眼图、串扰、阻抗匹配”三大核心指标，符合**IPC-2141（高频印制板设计标准）第6章**要求。捷配高频PCB测试实验室配备矢量网络分析仪、高速示波器等设备，累计完成200万+片高频PCB测试，本文拆解仿真验证、实测流程及优化方案，助力解决高频信号问题。

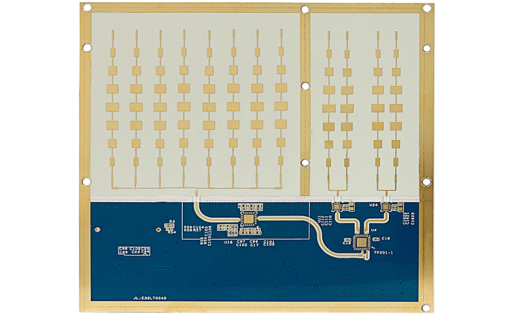

2. 核心技术解析

3. 实操方案

3.1 仿真与实测联动流程（操作要点 + 数据标准 + 工具 / 材料）

1. 仿真验证：用 HyperLynx 2023（高频仿真软件）搭建 PCB 模型，输入基材参数（如罗杰斯 RO4350B 介电常数 4.4±0.05）、线宽（0.3mm±0.02mm）、层厚（0.15mm±0.01mm）；仿真眼图（10GHz 信号），确保眼高≥30%、眼宽≥40%；仿真串扰，NEXT≤-30dB、FEXT≤-40%；
2. 实测准备：制作测试 PCB，预留测试点（符合 IPC-2221 第 7.2 条款，测试点直径≥0.5mm）；用安捷伦 N5247A 校准（校准频率 10GHz，校准件为安捷伦 85052D）；用泰克 MSO79804 示波器连接测试点，设置采样率 100GS/s、带宽 40GHz；
3. 指标测试：① 眼图测试：输入 10GHz PRBS31 信号，捕获眼图，测量眼高、眼宽，需符合 IPC-2141 要求；② 串扰测试：在相邻信号线输入 10GHz 信号，测量 NEXT、FEXT，NEXT≤-30dB、FEXT≤-40%；③ 阻抗测试：用矢量网络分析仪测特性阻抗，50Ω±5%，反射系数≤0.1。

3.2 信号优化方案

1. 串扰优化：增加信号线间距（从 0.3mm 增至 0.5mm），或铺设接地隔离带（宽度≥0.2mm），优化后串扰需降低 10dB 以上；捷配测试显示，接地隔离带可使 FEXT 从 - 35dB 优化至 - 45dB；
2. 阻抗调整：若阻抗偏高（如 55Ω），减小线宽（从 0.3mm 减至 0.25mm）；若阻抗偏低（如 45Ω），增大线宽（从 0.3mm 增至 0.35mm），调整后阻抗偏差需≤±3%；
3. 过冲抑制：在信号源端串联匹配电阻（阻值等于特性阻抗 50Ω），或在接收端并联匹配电容（10pF~20pF），过冲需从 20% 降至 10% 以下，用泰克示波器验证效果。
