1. 引言?
随着消费电子向 “微型化、高密度” 升级，01005 元件（0.4mm×0.2mm）在 TWS 耳机、智能手表 PCB 中的应用占比超 60%，但行业数据显示，因未执行焊接标准导致的微型元件虚焊、立碑不良率超 8%—— 某智能手环厂商曾因 01005 电容虚焊，导致产品返修率 12%，损失超 800 万元。消费电子 SMT 焊接需严格遵循IPC-J-STD-001（焊接材料与工艺标准）第 5 章及IPC-A-610G Class 2（电子组件可接受性标准） ，捷配 SMT 产线累计焊接消费电子 PCB 超 3000 万片，01005 元件不良率稳定在 0.3% 以下，本文拆解标准核心要求、参数设置及量产管控方案，助力企业解决微型元件焊接难题。?
2. 核心技术解析?
消费电子 SMT 焊接组装标准的核心是 “精准控制焊接三要素”，且需满足微型元件的特殊要求：?
一是焊料选型，01005 元件焊接需用细径焊膏（锡粉粒径 2-5μm），成分优先选SnAg3.0Cu0.5（熔点 217℃），符合IPC-J-STD-001 Table 5-2，其 IMC 层（金属间化合物层，焊点可靠性核心结构）生长速度慢，常温存储 1 年 IMC 厚度≤1.5μm；若用 SnPb 焊料（熔点 183℃），虽焊接温度低，但不符合 RoHS 要求，且 IMC 层易脆化。?
二是温度曲线，按IPC-J-STD-001 5.3.2 条款，01005 元件回流焊曲线需设为 “预热区（150-180℃，60-90s）→恒温区（180-217℃，40-60s）→回流区（235±5℃，20-30s）”，峰值温度超 240℃会导致元件开裂，低于 230℃则焊料未完全熔融，虚焊率上升 15%。?
三是焊点验收，按IPC-A-610G Class 2 7.2 条款，01005 元件焊点焊锡覆盖率需≥75%，立碑高度≤元件高度 1/3，空洞率≤15%（单个空洞直径≤0.1mm），捷配 AOI 检测显示，未达标的焊点在高低温循环（-40℃~85℃）后失效概率超 40%。?
3. 实操方案?
3.1 标准落地三步法?
- 焊料与钢网准备：选用千住 M705 焊膏（SnAg3.0Cu0.5，锡粉粒径 2-5μm，粘度 180-220Pa?s），钢网厚度 0.12mm±0.01mm，开孔尺寸为元件焊盘的 90%-95%（01005 电容焊盘 0.3mm×0.18mm，开孔 0.27mm×0.16mm），符合IPC-7525 标准；?

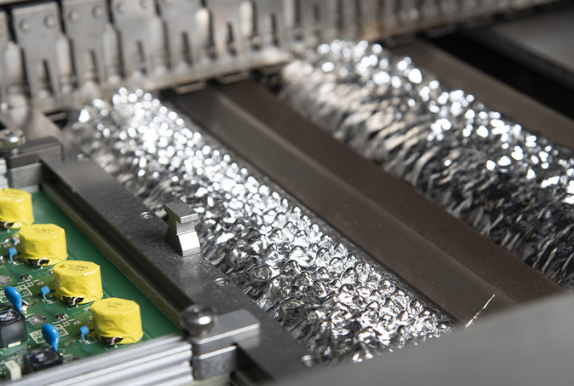

- 回流焊参数校准：使用捷配回流焊炉（JPE-Reflow-800），按标准曲线设置参数，每 2 小时用炉温测试仪（JPE-Temp-300）校准，确保峰值温度偏差≤±2℃，恒温区时间偏差≤±5s；贴装精度控制在 ±0.03mm（用松下 NPM 贴片机，贴装压力 0.15-0.2N）；?
- 检测与追溯：AOI 检测（JPE-AOI-600）采用 “2D+3D” 双模式，重点检测焊锡覆盖率、立碑、空洞，不合格品标记后由 IPQC 复判；每批次留存 5 片样品，记录焊膏批号、炉温曲线、检测数据，保存期≥3 年（符合消费电子追溯要求）。?
3.2 常见问题整改?
- 立碑问题：调整贴装压力至 0.18N±0.02N，钢网开孔改为 “左右不对称”（一侧比焊盘大 5%，另一侧小 5%），整改后立碑率从 5% 降至 0.8%；?
- 空洞问题：焊膏冷藏温度 2-10℃，回温时间≥4 小时（禁止微波炉加热），印刷后 1 小时内完成贴装与焊接，空洞率可从 20% 降至 12%；?
- 虚焊问题：若 AOI 检测虚焊率超 2%，需重新校准回流焊曲线（延长回流区时间至 25s），并用 X-Ray（JPE-XR-500）抽检 10% 样品，确认焊料熔融状态。?
?
消费电子 SMT 焊接组装需以 IPC-J-STD-001 与 IPC-A-610G 为核心，重点控制微型元件的焊料选型、温度曲线与检测标准。捷配可提供 “标准落地全服务”：焊膏与钢网定制（与千住、ASYS 合作）、回流焊参数校准、AOI+X-Ray 联合检测，确保不良率可控。
