1. 引言

 高频通信PCB（如5G基站、卫星通信模块）工作频率达24GHz以上，焊接质量直接影响信号完整性——行业测试显示，焊接阻抗偏差超10%会导致高频信号损耗增加40%，某5G基站厂商曾因焊接问题导致信号覆盖范围缩减15%，需额外增加20个基站，成本超1000万元。高频焊接需遵循**IPC-2222（高频印制板设计标准）第7章**及**IPC-A-610G Class 3**，捷配高频产线累计焊接通信PCB超150万片，高频信号损耗稳定控制在0.5dB/m以下，本文拆解标准核心要求、阻抗控制及信号优化，助力通信企业提升信号性能。

2. 核心技术解析

3. 实操方案

3.1 高频焊接标准流程

1. 材料与 PCB 准备：选用千住 M705-HF 高频焊膏（SnAg3.0Cu0.5，εr=3.0±0.08@10GHz），钢网厚度 0.12mm±0.01mm，开孔尺寸为焊盘的 105%-110%（确保焊点直径比焊盘大 10%）；PCB 为罗杰斯 RO4350B 基材（厚度 0.2mm，εr=4.4±0.05），焊盘采用 “化学镍钯金镀层”（镍厚 3μm，钯厚 0.1μm，金厚 0.05μm），降低接触阻抗；

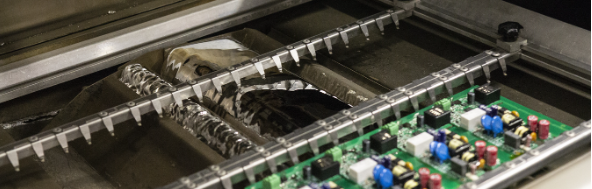

2. 回流焊参数优化：使用捷配高频专用回流焊炉（JPE-Reflow-950），曲线设为 “预热 150-180℃/80s→恒温 180-217℃/50s→回流 235±2℃/25s”，峰值温度偏差≤±1℃（防止基材 εr 波动）；炉内氮气纯度≥99.99%，避免焊点氧化导致阻抗上升；
3. 阻抗与信号测试：每批次抽样 5%，用矢量网络分析仪（JPE-VNA-800）测试焊点阻抗（50Ω±3%）与信号损耗（24GHz 频段≤0.5dB/m）；用阻抗测试仪（JPE-Imp-600）全检 PCB 阻抗，不合格品率≤0.3%，确保信号完整性。

3.2 信号优化措施

1. 焊点形态控制：AOI 检测（JPE-AOI-900）采用 “3D 建模”，确保焊点呈 “半月形”，高度为元件引脚直径的 1/3-2/3，避免焊点过大导致阻抗偏低或过小导致接触不良；
2. 基材保护：焊接前用 “低温等离子清洗”（功率 200W，时间 40s）处理 PCB 表面，避免高温损伤基材；焊接后冷却至 40℃以下再进行后续工序，防止基材形变；
3. 批量一致性管控：每 2 小时用炉温测试仪（JPE-Temp-400）校准回流焊曲线，确保参数一致性；每批次留存 3 片样品，测试阻抗与信号损耗，数据偏差≤±1%，保证批量稳定性。
