1. 引言

随着PCB线路精细化（线宽≤0.1mm）与阶梯结构增多（如HDI盲埋孔、软硬结合板台阶），传统2D光学检测无法获取高度信息，导致线路厚度偏差、台阶高度超差等问题频发——某PCB厂商曾因未检测出线路厚度不足（设计35μm，实测28μm），导致5万片PCB电流承载不足，报废损失超200万元。3D光学成像凭借“非接触式+纳米级精度”优势，成为PCB形貌测量核心技术。捷配PCB制程实验室配备6台3D光学轮廓仪（基恩士VK-X1000、泰勒霍普森CCI HD），累计测量PCB形貌数据超100万组，本文拆解3D光学成像原理、参数设置、误差控制方案，助力制程管控。

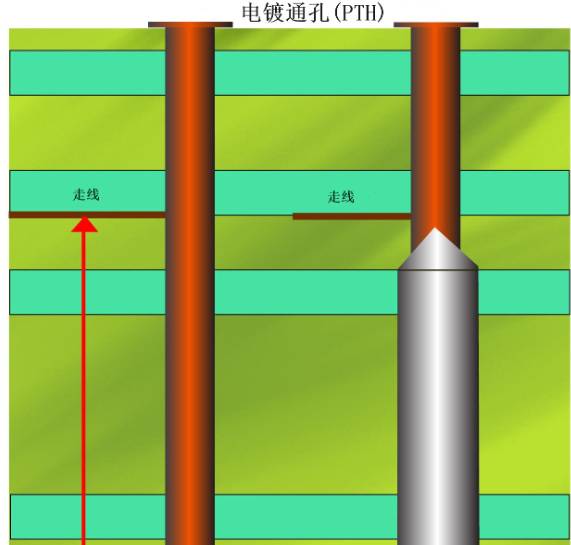

2. 核心技术解析

3. 实操方案

3.1 3D 光学成像测量五步流程

1. 设备准备：选用基恩士 VK-X1000 3D 轮廓仪（横向分辨率 0.1μm/pixel，纵向分辨率 5nm），开机后预热 30min，确保光源稳定（亮度波动≤±2%）；
2. 基准校准：放置标准高度样板（捷配定制，含 5μm/10μm/35μm 标准台阶），执行六轴校准：① 调整 X/Y 轴水平（倾斜度≤0.01°）；② 校准 Z 轴高度（误差≤±1μm）；③ 设定光源角度（45° 投射，垂直接收），校准后样板测量误差需≤±2μm；
3. 样品固定：将 PCB 固定在真空吸附台上（吸附压力 - 0.08MPa），确保测量区域无翘曲（翘曲度≤0.1mm/m），HDI 板需额外使用定位销（精度 ±0.01mm）；
4. 参数设置：按测量目标差异化设置：① 线路厚度测量：扫描范围覆盖 3 条线路（每条长度≥5mm），采样密度 100 点 /mm；② 台阶高度测量（如盲埋孔）：扫描范围包含台阶区域（直径≥2mm），纵向分辨率设为 5nm；③ 表面粗糙度测量：采用 ISO 4287 标准，取样长度 0.8mm；
5. 数据处理：用捷配 JPE-3D 2.0 软件进行数据拟合：① 去除异常点（偏离均值 3σ 以上）；② 计算平均厚度 / 台阶高度（误差≤±3μm）；③ 生成 3D 形貌图（彩色渲染，高度差用不同颜色区分）。

3.2 误差控制措施

1. 反光抑制：对高反光线路（如沉金 PCB），加装偏振光滤镜（捷配定制型号 JPE-PF-02），降低反光强度（反光率从 60% 降至 20%），相位分析误差下降 70%；
2. 基准面优化：采用 “多点拟合基准面”，在测量区域周边选取 10 个基准点，拟合平面倾斜度≤0.005°，全局误差控制在 ±2μm；
3. 环境控制：测量环境温度保持 23℃±2℃，湿度 45%±5%，避免温度波动导致设备热胀冷缩（温度每变化 1℃，测量误差增加 1.5μm），捷配实验室配备恒温恒湿系统，环境波动≤±1℃。
