可穿戴硬件工程师必看：智能手表无线电源 PCB，耦合系数优化方案
来源：捷配
时间: 2025/12/02 10:14:34
阅读: 78
1. 引言
智能手表无线充电依赖 PCB 集成线圈（替代传统分离式线圈），但行业数据显示，因 PCB 设计不当导致的充电效率不足问题普遍存在 —— 某品牌智能手表初始无线电源 PCB 充电效率仅 65%，充满需 2.5 小时，用户投诉率超 18%。可穿戴设备对 “小体积、高效率” 的需求，要求无线电源 PCB 需平衡线圈布局、基材特性与阻抗匹配。捷配累计为 80 + 可穿戴厂商定制无线电源 PCB，交付智能手表类产品超 500 万片，本文拆解无线电源 PCB 核心参数、优化步骤及验证方法，助力提升充电效率。
2. 核心技术解析

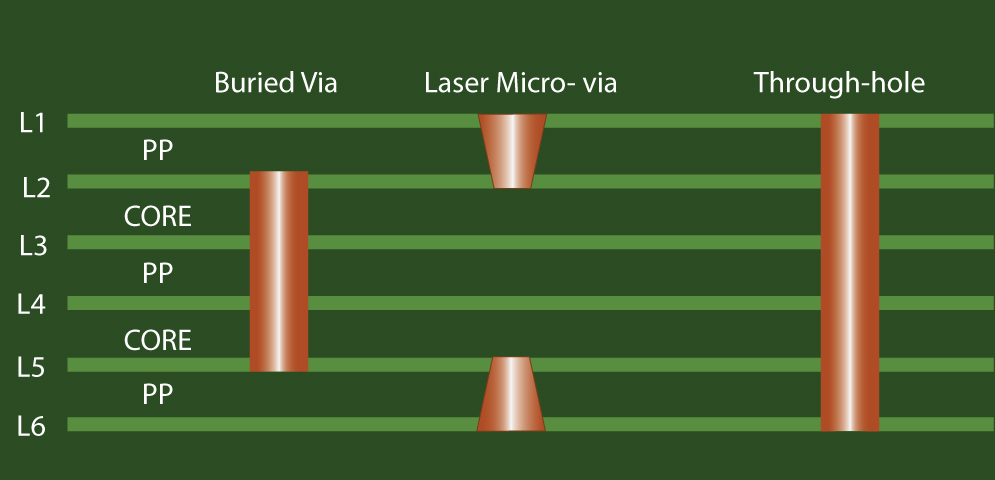

智能手表无线电源 PCB 需遵循IPC-2226（高密度印制板设计标准）第 7.2 条款（无线充电 PCB 特殊要求），核心影响充电效率的三大要素：
一是线圈设计，采用 PCB 集成单层 / 双层线圈，线宽 0.2mm~0.3mm，匝数 10~12 匝，线圈内径 6mm~8mm（适配智能手表充电区域），耦合系数需≥0.7—— 捷配实验室测试显示，耦合系数每下降 0.1，充电效率降低 8%；二是基材介电常数（εr），需选用低损耗基材，生益 S2116（εr=4.2±0.05，损耗因子 0.0025@1MHz）适配无线充电场景，εr 波动超 ±0.1 会导致线圈阻抗偏差增加 5%；三是阻抗匹配，无线电源 PCB 线圈阻抗需与充电 IC 匹配（通常 50Ω），按GB/T 18487.1（电动车辆传导充电系统）第 6.3 条款，阻抗偏差需≤±5%，否则效率下降 10% 以上。
此外，线圈铜厚需≥1oz，若铜厚不足 0.5oz，线圈温升会超 20℃（充电时），进一步降低效率 —— 捷配测试数据显示，1oz 铜厚线圈比 0.5oz 效率高 12%，温升低 15℃。
3. 实操方案
3.1 充电效率优化四步法

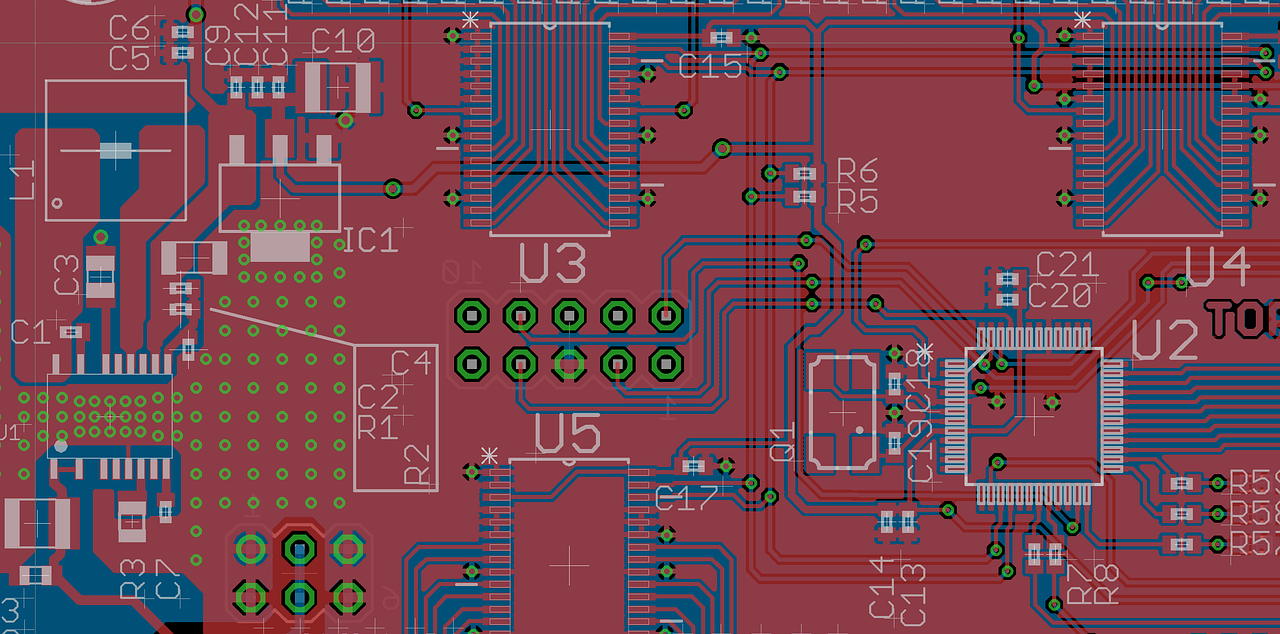

- 线圈设计：使用 Altium Designer 绘制线圈，参数设置：① 线宽 0.25mm±0.02mm，线距 0.15mm±0.01mm；② 匝数 11 匝，内径 7mm（适配 46mm 表盘手表）；③ 线圈边缘距 PCB 板边≥0.5mm，避免边缘效应，通过捷配 DFM 预审系统（JPE-DFM 6.0）检查线圈短路风险；
- 基材选型：优先选用生益 S2116 柔性基材（厚度 0.3mm，εr=4.2±0.05），需经捷配 “介电常数测试”（用 LCR 测试仪 JPE-LCR-300，1MHz 下 εr 波动≤±0.03），确保低损耗特性；
- 阻抗匹配：通过公式 Z=R+jωL（R 为线圈电阻，L 为电感）计算，11 匝线圈电感值需在 10μH±0.5μH，用阻抗分析仪（JPE-Imp-600）测试，若阻抗偏差超 ±5%，调整线宽（每增加 0.05mm 线宽，阻抗下降 3%）；
- 散热优化：线圈区域覆盖 0.1mm 厚石墨贴片（捷配定制高导热石墨，导热系数 500W/mK），降低充电温升，确保温升≤10℃（按IPC-TM-650 2.6.2.1 标准测试）。
3.2 量产管控措施
- 线圈蚀刻精度：采用酸性蚀刻工艺，线宽公差控制在 ±0.02mm，蚀刻因子≥4:1，每批次抽检 50 片，线宽超差率≤1%，符合IPC-A-600G Class 2 标准；
- 电感值全检：每片 PCB 用电感测试仪（JPE-Ind-200）测试，电感值需在 9.5μH~10.5μH，合格率≥99.5%；
- 效率验证：搭建智能手表充电测试平台，输入 5V/1A，测试充电效率（需≥85%），效率不达标的 PCB 追溯线圈参数与基材特性。
智能手表无线电源 PCB 优化需聚焦 “线圈设计 - 基材选型 - 阻抗匹配 - 散热” 四环节，核心是提升耦合系数与降低损耗。捷配可提供 “设计 - 打样 - 量产 - 测试” 一体化服务：DFM 预审系统提前规避线圈短路、阻抗偏差风险，实验室可提供耦合系数、效率全项测试报告。
