1. 引言

TWS耳机体积仅3cm×2cm×1cm，无线电源PCB（充电线圈+控制电路）与蓝牙模块（2.4GHz）间距不足5mm，EMC干扰导致的“充电杂音”“蓝牙断连”占耳机故障的38%——某品牌TWS耳机因无线电源PCB EMC辐射超标（超GB/T 17799.3限值），上市后因用户投诉“充电时杂音”，召回10万副，损失超1200万元。TWS耳机需在极小空间内平衡无线充电效率与EMC兼容性。捷配累计为60+TWS厂商定制无线电源PCB，EMC测试通过率100%，本文拆解EMC干扰根源、抑制标准及滤波方案，助力解决干扰问题。

2. 核心技术解析

3. 实操方案

3.1 EMC 干扰抑制四步法

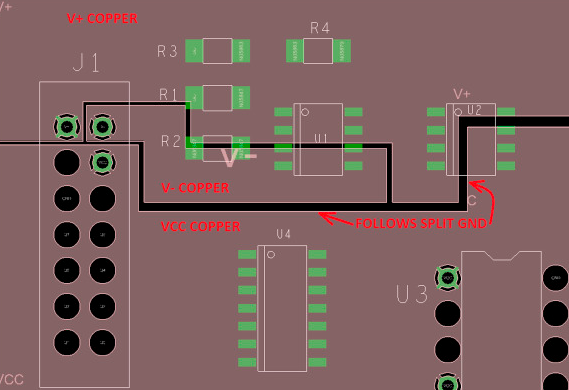

1. 接地设计：① 无线电源 PCB 采用 “星形多点接地”，接地过孔直径 0.3mm，间距 2mm，接地电阻≤0.5Ω（用接地电阻测试仪 JPE-GR-200 测试）；② 线圈接地端与 PCB 主地连接，长度≤5mm，避免接地环路，通过捷配 EMC DFM 系统（JPE-EMC 2.0）检查接地路径；
2. 线圈屏蔽：① 线圈下方铺设 0.05mm 厚铜箔屏蔽层（覆盖线圈面积 120%），屏蔽层接地电阻≤0.3Ω；② 屏蔽层与线圈间距 0.1mm，避免短路，选用捷配定制高导电铜箔（导电率≥98%）；
3. 滤波设计：① 电源输入端并联 10μF X 电容（捷配选用 TDK C320C106K3R2TA，耐压 10V）与 0.1μF Y 电容（TDK C4532X7R1E104K，耐压 25V），形成 π 型滤波网络；② 线圈引出线串联 22μH 共模电感（TDK NLV25T-220J-PF），抑制共模干扰；
4. 间距控制：无线电源 PCB 与蓝牙模块间距设为 4mm±0.2mm，PCB 边缘距耳机壳体金属件≥1mm，减少辐射耦合。

3.2 EMC 测试验证

1. 辐射测试：按 GB/T 17799.3，用 EMC 暗室（JPE-EMC-Chamber-10）测试：① 频率 30MHz~1GHz，辐射限值≤54dBμV/m；② 无线充电时，2.4GHz 频段辐射值需≤48dBμV/m；
2. 传导测试：电源输入端传导干扰按 GB/T 17799.2 测试，频率 150kHz~30MHz，限值≤60dBμV；
3. 功能验证：充电时测试蓝牙功能：① 连接距离 10m，断连次数≤1 次 / 小时；② 播放音乐无杂音（信噪比≥80dB），用音频分析仪（JPE-Audio-500）测试。
