罗杰斯基材PCB应用与质量检测
- 2025-09-16 10:11:00
- 浏览量：25

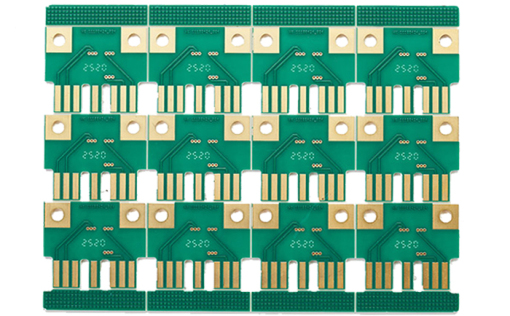

罗杰斯基材射频 PCB 的最终价值，需通过实际应用验证，而质量检测则是确保应用达标的 “最后防线”。不同射频应用场景（5G、汽车毫米波雷达、医疗）对 PCB 的性能要求差异显著，检测项目需 “按场景定制”，同时遵循行业标准（如 IPC、ISO）。今天，我们聚焦核心应用领域，解析罗杰斯射频 PCB 的应用要求、质量检测项目与方法，结合实际案例，确保 PCB 从制造到应用的 “全流程合格”。
一、核心应用领域：罗杰斯射频 PCB 的 “场景适配”
1. 5G 通信领域：AAU 射频 PCB（用 Rogers 5880）
应用要求：
信号频段：26GHz/39GHz 毫米波，插入损耗≤0.3dB/cm（10GHz 下）；
环境：户外 - 40℃~85℃，耐盐雾（96 小时测试无腐蚀）；
可靠性：无故障工作时间（MTBF）≥10 万小时；
罗杰斯基材适配性：5880 的 tanδ=0.0009，满足低损耗需求；CTE=18ppm/℃，在宽温下稳定；
实际表现：某运营商用 5880 基材的 AAU 射频 PCB，26GHz 信号覆盖半径达 500 米（FR-4 基材仅 350 米），户外部署 2 年，故障率仅 0.3%。
2. 汽车电子领域：77GHz 毫米波雷达 PCB（用 Rogers 5800）
应用要求：
信号频段：77GHz，相位误差≤1°（确保探测精度 ±0.1 米）；
环境：发动机舱 - 40℃~125℃，耐汽油、机油腐蚀；
安全性：符合 ISO 26262 功能安全标准；
罗杰斯基材适配性：5800 的纯 PTFE 基材耐温 - 269℃~260℃，tanδ=0.0004，77GHz 下传输 5cm 损耗仅 0.5dB；
实际表现：某车企用 5800 基材的雷达 PCB，探测距离达 250 米，在 - 30℃低温和 120℃高温下，相位误差稳定在 0.8°，通过 ISO 26262 ASIL B 级认证。
3. 医疗设备领域：射频消融仪 PCB（用 Rogers RO4360G2）
应用要求：
信号频段：433MHz，阻抗公差 ±2%（确保消融能量精准）；
环境：耐酒精消毒（1000 次无性能变化），无卤素（符合 IEC 61249）；
生物相容性：皮肤接触无刺激；
罗杰斯基材适配性：RO4360G2 无卤素，耐酒精，εᵣ=6.15（适合小型化设计）；
实际表现：某医疗设备厂商用 RO4360G2 的 PCB，消融仪治疗精度提升 20%，经 1000 次酒精消毒后，阻抗偏差仅 1.5%，符合医疗安全标准。
二、质量检测：按 “应用需求” 定制检测项目
罗杰斯射频 PCB 的检测需覆盖 “电性能”“环境适应性”“可靠性” 三大类，不同应用场景侧重不同项目。
1. 电性能检测（核心项目）
阻抗测试：
设备：阻抗测试仪（如 Agilent E5071C）；
标准：阻抗公差 ±3%（5G / 汽车场景）、±2%（医疗场景）；
方法：在 PCB 上制作阻抗测试条（长度 10cm），频率按应用频段（如 26GHz、77GHz），测试 3 点取平均值；
案例：某 5G PCB 的阻抗测试值为 51.8Ω（目标 50Ω），偏差 3.6%（超标），经查是层间距偏差 0.02mm，调整层压参数后，偏差降至 1.2%。
插入损耗与回波损耗测试：
设备：矢量网络分析仪（VNA）；
标准：插入损耗≤0.3dB/cm（5880，26GHz），回波损耗≤-20dB（信号反射≤1%）；
方法：搭建传输线测试系统，将 PCB 样品接入，测试不同频率下的损耗值；
注意：测试环境需屏蔽（如暗室），避免外部干扰影响结果。
介电常数（εᵣ）测试：
设备：介电常数测试仪（如 Novocontrol Concept 80）；
标准：εᵣ偏差≤±0.05（罗杰斯基材出厂标准）；
方法：从 PCB 上裁切 10mm×10mm 的样品，在 10GHz 下测试，确保 εᵣ与设计值一致（如 4350B 为 3.48）。
2. 环境适应性检测
宽温测试：
设备：高低温箱（如 ESPEC SH-241）；
条件：-40℃~125℃，温度变化速率 5℃/min，循环 100 次；
检测：每次循环后测试阻抗、插入损耗，变化率≤5%；
案例：某汽车雷达 PCB 经 100 次宽温循环后，插入损耗从 0.5dB 增至 0.52dB（变化率 4%），符合要求。
耐盐雾测试：
标准：IEC 60068-2-11，5% NaCl 溶液，温度 35℃，时间 96 小时；
检测：测试后 PCB 无腐蚀、分层，阻抗变化率≤3%；
适用场景：户外 5G 基站、海洋探测设备的 PCB。
耐化学腐蚀测试：
条件：浸泡在酒精（医疗）、汽油（汽车）中，室温，时间 24 小时；
检测：取出后干燥，测试介电常数变化≤±0.03；
适用场景：医疗消融仪、汽车发动机舱 PCB。
3. 可靠性检测
热冲击测试：
标准：IPC 6012，-55℃（30min）→125℃（30min），循环 500 次；
检测：循环后 PCB 无翘曲（≤0.5%）、镀铜无剥离；
目的：模拟设备长期冷热交替环境下的可靠性。
振动测试：
标准：ISO 16750-3（汽车），频率 10~2000Hz，加速度 20g；
检测：振动后元件无脱落，阻抗变化≤2%；
适用场景：汽车、航空航天的射频 PCB。
三、检测误区与避坑指南
误区 1：仅测常温性能，忽略宽温测试—— 某厂商用 4350B 制作 5G CPE PCB，常温下插入损耗 0.8dB/cm，符合要求，但 - 40℃低温下增至 1.2dB/cm（超标），未通过运营商测试。避坑：户外 / 汽车场景必须做宽温测试，确保全温度范围性能达标。
误区 2：阻抗测试只测单点，忽略均匀性—— 射频 PCB 的阻抗需测试 3 个点（两端、中间），若中间点阻抗偏差 8%，单点测试会遗漏问题。避坑：按 IPC 标准，阻抗测试需覆盖 PCB 的不同区域，取 3~5 点平均值。
误区 3：忽略基材批次差异—— 罗杰斯基材不同批次的 εᵣ可能有微小差异（如 4350B±0.05），若未检测批次参数，会导致批量 PCB 阻抗偏差。避坑：每批次基材到货后，先测 εᵣ，再调整制造参数。
四、应用维护注意事项
存储环境：罗杰斯射频 PCB 需存放在干燥（湿度 30%~60%）、常温（20℃~25℃）环境，真空包装，避免阳光直射（防止基材老化）；
安装操作：焊接时温度≤300℃（罗杰斯基材熔点高，但元件耐受度有限），焊接时间≤3 秒，避免过热损伤基材；
清洁维护：户外 PCB 定期用压缩空气（0.2MPa）吹除灰尘，医疗 PCB 用酒精擦拭（避免用强溶剂）。
罗杰斯基材射频 PCB 的应用与检测，需 “按场景定要求，按标准做检测”。只有通过针对性的应用适配和严格的质量检测，才能确保 PCB 在 5G、汽车、医疗等领域稳定工作，发挥罗杰斯基材的性能优势，为设备的可靠性保驾护航。
