消费电子 PCBA SMT 贴片优化指南：良率 99.98% 实现路径

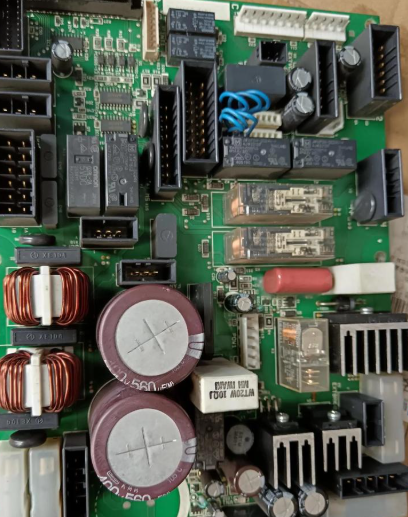

一、引言

二、核心技术解析：消费电子 PCBA SMT 贴片的关键要求

2.1 SMT 贴片的核心技术标准

2.2 消费电子 SMT 贴片的核心痛点

1. 元器件微型化：01005 封装、BGA/QFP 等高精 IC 器件贴装难度大，对设备精度和工艺参数要求极高；
2. 贴装密度高：小型 PCBA 上元器件数量达数百个，器件间距仅 0.3mm，易出现桥连、碰撞；
3. 工艺敏感性：锡膏印刷量、回流焊温度曲线对良率影响显著，参数波动易导致虚焊、连锡。

2.3 捷配 SMT 贴片的核心硬件与技术支撑

三、消费电子 PCBA SMT 贴片全流程优化

3.1 前期准备：设备与物料优化

1. 设备选型与校准：
   • 锡膏印刷：选用 GKG-G5 自动印刷机，钢网开孔采用激光切割 + 电抛光工艺，开孔精度 ±0.005mm，01005 封装开孔尺寸为 0.3mm×0.18mm（长宽比 1.67:1）；
   • 贴装设备：ASM 西门子高速贴片机（型号 HS60），配备视觉识别系统，支持 01005 封装、BGA 等器件贴装，贴装前进行设备校准，重复精度验证≤±30μm；
   • 回流焊：劲拓回流焊炉，温区数量≥8 个，升温速率控制在 1-3℃/s，冷却速率≤4℃/s，避免元器件热损伤；
2. 物料管控：
   • 锡膏选择：选用 SnBiAg 焊料（熔点 138℃），适合消费电子低温焊接需求，锡膏粘度控制在 100-150Pa?s（25℃），开封后 4 小时内使用；
   • 元器件管控：SMT 元件采用卷盘、切割带等可上机包装，存储环境温度 15-25℃、湿度≤60%，避免氧化；来料通过 IQC 检验，检查引脚氧化、封装完整性。

3.2 核心工艺：精准控制提升良率

1. 锡膏印刷工艺：
   • 操作要点：印刷压力 0.15-0.25MPa，印刷速度 20-30mm/s，脱模速度 1-3mm/s；印刷后采用思泰克 SPI 锡膏检测机，检测锡膏高度（0.12-0.18mm）、面积（偏差≤±10%），不合格品自动标记；
   • 数据标准：锡膏印刷良率≥99.5%，否则调整钢网开孔或印刷参数；
2. 贴装工艺：
   • 操作要点：根据元器件类型设置贴装参数，01005 封装贴装压力 0.05-0.1N，贴装速度 50000 点 / 小时；BGA 器件贴装采用视觉对位，贴装偏差≤0.05mm；
   • 智能优化：通过捷配 AI-MOMS 系统分析贴装数据，自动调整贴装参数，降低偏移率；
3. 回流焊工艺：
   • 温度曲线优化：采用三段式温度曲线，预热区（150-180℃，时间 60-90s）、恒温区（180-210℃，时间 60-80s）、回流区（峰值温度 235-245℃，时间 10-15s），确保 IMC 层充分形成；
   • 氮气保护：对于精密元器件，回流焊采用氮气保护（氧含量≤1000ppm），减少焊点氧化，降低空洞率。

3.3 检测与返工：全流程品质管控

1. 在线检测：
   • AOI 检测：采用 EAGLE 3D 在线 AOI 检测机，对贴装后的元器件进行外观检测，识别错贴、漏贴、偏移、立碑等缺陷，检测精度 0.01mm；
   • X-Ray 检测：使用日联 X-RAY 检测机，对 BGA、QFP 等肉眼不可见的焊点进行检测，识别虚焊、空洞等缺陷，空洞率≤5% 为合格；
2. 人工复检：QC 团队参照 IPC-A-610G 标准，对 AOI 和 X-Ray 检测合格的产品进行 100% 人工复检，重点检查精密器件焊点；
3. 返工流程：不合格品由专业工程师进行返工，使用热风枪（温度 250-280℃）精准拆卸元器件，重新贴装焊接，返工后需再次经过全流程检测；
4. 捷配保障：建立 “检测 - 分析 - 优化” 闭环，每批次产品生成质量报告，针对高频缺陷优化工艺参数，持续提升良率。
