医疗技术的进步，正推动医疗设备向 “更精准、更便携、更智能” 的方向发展：可穿戴监护设备让患者在家就能实时监测健康数据，AI 辅助诊断设备能快速识别病灶，微创手术设备让治疗更微创 —— 这些创新背后，都离不开医疗电子 PCB 的技术升级。作为设备的 “核心骨架”，医疗电子 PCB 正呈现出小型化、高频化、智能化三大趋势，而这些趋势不仅是技术的突破，更在重塑医疗服务的模式，让 “生命守护” 更高效、更便捷。

趋势一：小型化与高密度 —— 让医疗设备 “从 bulky 到 portable”
传统医疗设备多为 “bulky 机型”（如早期的 CT 机体积堪比一间房间），不仅占用空间，还限制了使用场景 —— 患者必须到医院才能接受检查。而随着可穿戴医疗设备、便携式诊断设备的兴起，医疗设备正走向 “便携化”，这就要求 PCB 实现 “小型化” 与 “高密度” 的突破。

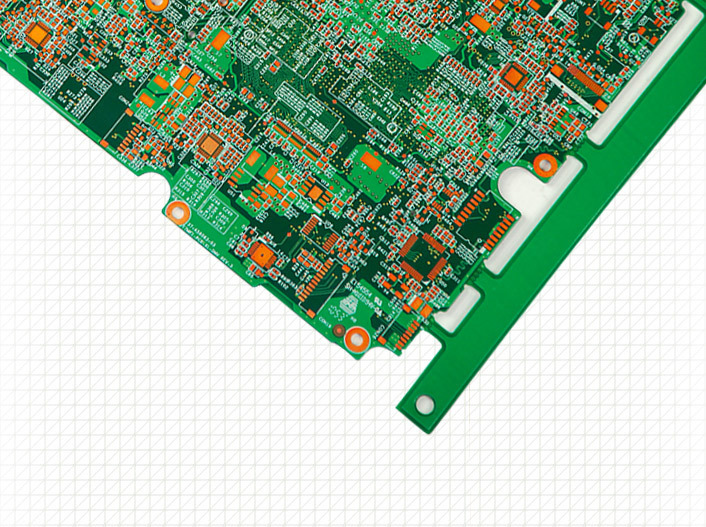

可穿戴心电贴片是典型代表，其体积仅为传统监护仪的 1/100，却需要集成心电传感器、无线传输模块、电池管理模块等多个功能单元 —— 这依赖于 HDI（高密度互联）PCB 技术的发展。HDI PCB 通过 “微孔互联” 和 “多层布线”，在狭小的面积内实现更多线路的集成：比如 4 层 HDI PCB 的线宽线距可缩小至 2mil/2mil，微孔孔径仅 0.15mm，能在 10cm² 的面积内集成数百个焊点，是传统 PCB 集成度的 3-5 倍。某可穿戴设备厂商的数据显示，采用 HDI PCB 后，其心电贴片的体积缩小了 60%，重量减轻了 50%，患者可轻松贴在胸口，实现 24 小时不间断监护。

未来，随着 “系统级封装（SiP）” 技术的融入，医疗 PCB 将进一步实现 “PCB + 芯片 + 元件” 的一体化集成 —— 比如将 AI 芯片、传感器直接封装在 PCB 内，使设备体积更小、性能更强。例如，未来的血糖监测设备可能只有指甲盖大小，其 PCB 不仅承担信号传输功能，还集成了血糖传感器和 AI 数据处理单元，患者采血后可直接在设备上获得检测结果，无需再等待实验室分析。

趋势二：高频化与高速信号 —— 让诊断设备 “从模糊到清晰”
诊断设备的核心需求是 “精准”，而精准的诊断依赖于高频、高速的信号传输 —— 比如 5G 超声设备需要传输 20MHz 以上的高频超声信号，AI CT 需要传输每秒数十 GB 的影像数据，这些都对 PCB 的信号传输能力提出了更高要求。

高频信号传输的关键在于 “降低信号衰减”，这就需要 PCB 采用特殊的高频基材。传统的 FR-4 基材介电常数（Dk）稳定性差，高频信号传输时衰减率可达 8%-10%，导致影像模糊；而罗杰斯高频基材（如 RO4350B）的 Dk 值稳定在 3.48±0.05，介质损耗角正切（Df）仅 0.0037，能将高频信号衰减率降至 2% 以内，大幅提升影像清晰度。某超声设备厂商的测试显示，采用罗杰斯基材的 PCB 后，其 5G 超声设备的病灶识别准确率提升了 15%，尤其是对微小病灶（如直径 1mm 以下的肿瘤）的识别能力显著增强。

高速信号传输则需要 PCB 优化布线设计。例如，AI CT 设备的 PCB 需要传输 10Gbps 以上的高速数据，若采用普通布线方式，信号会因 “串扰”（相邻线路的信号干扰）导致数据错误。为此，厂商会采用 “差分对布线” 和 “阻抗匹配” 技术：差分对布线通过两条反向传输的线路抵消串扰，阻抗匹配则确保信号传输过程中无反射，从而实现高速、无误差的数据传输。未来，随着 6G 技术在医疗领域的应用，医疗 PCB 的信号传输速率将进一步提升至 100Gbps 以上，为实时 AI 诊断提供支撑。

趋势三：智能化与集成化 —— 让医疗设备 “从被动到主动”
传统医疗设备多为 “被动响应”—— 比如心电监护仪只能实时显示心率数据，需要医护人员人工判断是否异常；而未来的医疗设备将走向 “主动智能”，能自动分析数据、预警风险，这就要求 PCB 实现 “感知 + 传输 + 计算” 的一体化集成。

PCB 与传感器的集成是智能化的第一步。例如，未来的无创血糖监测设备，其 PCB 将集成光学传感器，通过检测皮肤组织的光学特性来推算血糖浓度，无需采血；同时，PCB 上的微处理器会实时分析传感器数据，若血糖超标，会立即通过无线模块向患者和医生发送预警信息。这种 “PCB + 传感器” 的集成模式，让设备从 “单一功能” 走向 “多功能”，也让健康监测更便捷、更无创。

PCB 与 AI 芯片的集成则是智能化的核心。例如，未来的便携式超声设备，其 PCB 将集成边缘计算 AI 芯片，设备采集超声影像后，AI 芯片可在 PCB 上直接进行影像分析，10 秒内识别出病灶位置和类型，并给出初步诊断建议 —— 这不仅能缩短诊断时间，还能让偏远地区的患者在缺乏专业医生的情况下，也能获得精准诊断。某医疗科技公司的研发数据显示，采用 “PCB+AI 芯片” 集成方案的超声设备，诊断效率提升了 3 倍，偏远地区的误诊率降低了 20%。

此外，柔性 PCB 的智能化应用也将拓展医疗设备的场景边界。例如，可弯曲的消化道内镜探头，其柔性 PCB 将集成微型摄像头、LED 光源和传感器，能深入消化道内部拍摄影像，并实时传输到外部设备；同时，PCB 上的 AI 芯片可实时分析影像，识别息肉、溃疡等病变，为微创手术提供精准导航。

医疗电子 PCB 的未来趋势，是技术与医疗需求的深度融合，也是 “生命守护” 方式的升级。捷配紧跟医疗 PCB 的发展趋势，在小型化 HDI PCB 领域，已掌握 2mil/2mil 高密度布线和 0.15mm 微孔加工技术；在高频 PCB 领域，可提供罗杰斯基材定制，支持 20MHz 以上高频信号传输；在智能化 PCB 领域，正探索 “PCB + 传感器 + AI 芯片” 的集成方案，已与多家医疗设备厂商合作开发可穿戴监护设备、AI 辅助诊断设备的 PCB 产品。未来，捷配将持续投入研发，推动医疗 PCB 技术创新，助力医疗设备向更精准、更便携、更智能的方向发展，为 “生命守护” 注入更多科技力量。
