CT 扫描仪是医院放射科的 “主力设备”，其核心优势是能快速生成高分辨率的人体断层影像，但设备工作时会产生持续的 X 射线辐射 —— 不仅对操作人员有防护要求，对设备内部的 PCB（印制电路板）更是严峻考验。普通 PCB 在强辐射环境下，会出现基材老化、铜箔腐蚀、信号传输失效等问题，导致 CT 设备频繁故障、影像质量下降，而医疗级 CT 专用 PCB，必须具备 “抗辐射、耐高温、长寿命” 三大核心能力，才能支撑 CT 设备长期稳定运行。今天我们就来科普，CT 扫描仪的辐射环境对 PCB 有哪些影响，以及专用 PCB 如何应对这些挑战。

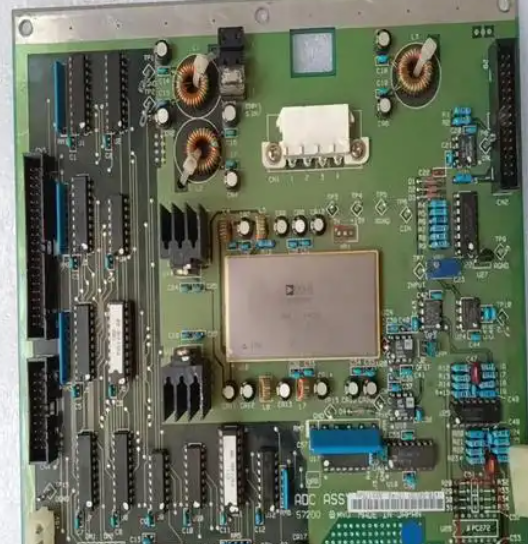

首先要明确：CT 设备的辐射主要来自 X 射线管与探测器区域 ——X 射线管发射的 X 射线穿过人体后，大部分被探测器吸收并转化为电信号，而探测器周边的 PCB（如信号采集 PCB、数据传输 PCB）会长期暴露在散射 X 射线中（辐射剂量通常为 0.1-1Gy / 年，远超普通电子设备的 0.01Gy / 年上限）。辐射对 PCB 的危害主要体现在两方面：一是 “基材降解”，X 射线的高能粒子会破坏 PCB 基材（如 FR-4）的分子结构，导致基材变脆、绝缘性能下降，原本绝缘的层间可能出现 “漏电”，影响信号传输；二是 “铜箔腐蚀”，辐射会加速铜箔与空气中氧气、水分的反应，形成氧化层，增加线路电阻，导致信号衰减 —— 某医院的 64 排 CT 机，使用 5 年后因探测器 PCB 铜箔氧化，信号传输效率下降 30%，影像中出现 “条纹状伪影”，无法满足临床诊断需求，后期更换抗辐射 PCB 后才恢复正常。

除了抗辐射，CT 专用 PCB 还需应对 “高温挑战”。CT 设备工作时，X 射线管的功率可达数千瓦（如螺旋 CT 的管功率通常为 80-120kW），会产生大量热量；同时，探测器与信号处理模块为高功耗部件（单块信号处理 PCB 的功耗可达 50W），设备内部温度可升至 50-60℃。普通 PCB 的基材玻璃化转变温度（Tg）多在 130℃左右，但长期处于 50℃以上环境，基材会逐渐软化，导致线路变形、层间分层 —— 某医院的急诊 CT 机，因长时间连续工作（日均扫描 50 人次以上），信号处理 PCB 出现层间气泡，导致 3 个探测器单元信号中断，影像中出现 “黑洞”，不得不停机维修。因此 CT 专用 PCB 需选用高 Tg 基材（Tg≥150℃），部分高端 CT（如 256 排超高端 CT）甚至需选用 Tg≥170℃的特种基材，确保在持续高温环境下保持结构稳定。

此外，CT 设备的 “高可靠性” 要求，还需 PCB 具备 “抗振动” 与 “长寿命” 特性。CT 扫描仪在运输、安装或日常维护中可能出现轻微振动，若 PCB 的机械强度不足，线路与元器件的焊接点可能出现裂纹；同时，医疗设备的设计寿命通常为 10-15 年，PCB 需在 15 年内保持参数稳定（如阻抗偏差≤±5%、绝缘电阻≥10^10Ω）。这就要求 CT 专用 PCB 在工艺上做特殊优化：例如采用 “厚铜箔”（2-4oz）提升线路机械强度，避免振动导致的线路断裂；采用 “沉金表面处理”（金层厚度≥3μm），防止铜箔氧化，延长使用寿命；在层压工艺中增加 “补强材料”（如玻璃纤维布），提升 PCB 的抗变形能力。某医疗设备厂商曾对 CT 专用 PCB 做加速老化测试（模拟 15 年使用环境），普通 PCB 在测试后阻抗偏差扩大至 ±8%，而采用抗辐射、高 Tg 设计的 PCB，阻抗偏差仍稳定在 ±3% 以内，完全满足长期使用需求。

针对 CT 扫描仪对 PCB 的特殊需求，捷配推出了 CT 专用医疗级 PCB 解决方案：基材选用 Tg≥150℃的抗辐射 FR-4（部分型号可升级至 Tg≥170℃），能抵御 X 射线对基材的降解作用；铜箔采用 99.99% 高纯度电解铜，配合沉金表面处理（金层厚度 3-5μm），有效防止辐射导致的铜箔氧化；工艺上采用 2oz 厚铜与多层补强设计，提升 PCB 的抗振动与抗变形能力。同时，捷配的 CT 专用 PCB 通过 ISO13485 认证与辐射耐受性测试（模拟 5Gy 辐射剂量下性能无衰减），可满足 64 排、128 排、256 排等不同规格 CT 设备的需求，确保设备在 10-15 年使用寿命内，始终保持稳定的信号传输与清晰的影像质量，为临床诊断提供可靠支撑。
