详解隔离电源与非隔离电源

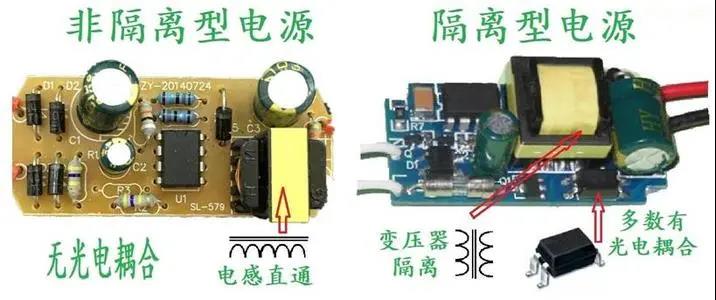

隔离电源的选型要注意哪些事项？如何区分电源是隔离与非隔离？业内通用的看法是：

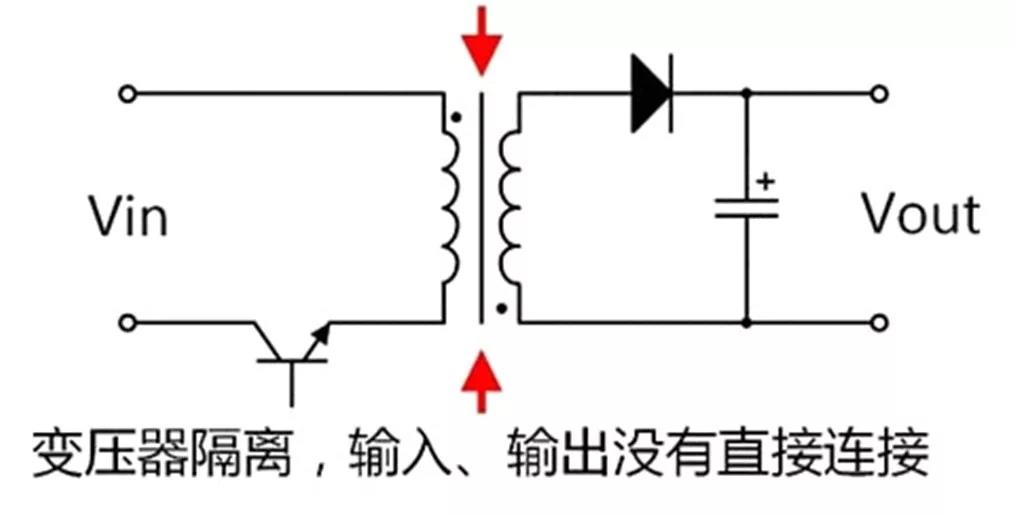

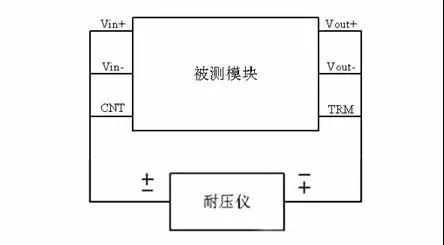

1、隔离电源：电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有电流回路，如图1所示：

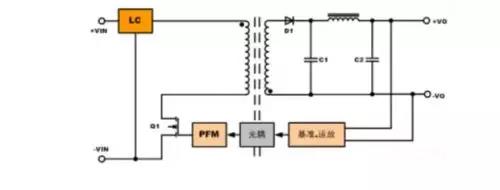

图1 采用变压器的隔离电源

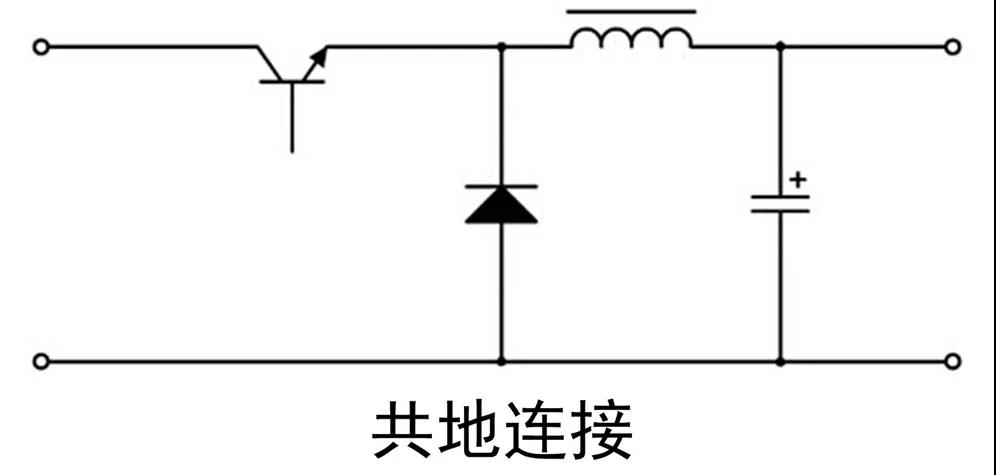

2、非隔离电源：输入和输出之间有直接的电流回路。例如，输入和输出之间是共地的。以隔离的反激电路和非隔离的BUCK电路为例，如图2所示。

图2 非隔离电源

由上述概念可知，对于常用的电源拓扑而言，非隔离电源主要有：Buck、Boost、Buck-Boost等；而隔离电源主要有各种带隔离变压器的反激、正激、半桥、LLC等拓扑。

①隔离模块的可靠性高，但成本高，效率差点。

②非隔离模块的结构很简单，成本低，效率高，安全性能差。

因此，在如下几个场合，建议用隔离电源：

①涉及可能触电的场合，如从电网取电，转成低压直流的场合，需用隔离的AC-DC电源；

②串行通信总线通过RS-232、RS-485和控制器局域网(CAN)等物理网络传送数据，这些相互连接的系统每个都配备有自己的电源，而且各系统之间往往间隔较远。因此，我们通常需要隔离电源进行电气隔离来确保系统的物理安全，且通过隔离切断接地回路，来保护系统免受瞬态高电压冲击，同时减少信号失真；

③对外的I/O端口，为保证系统的可靠运行，也建议对I/O端口做电源隔离。

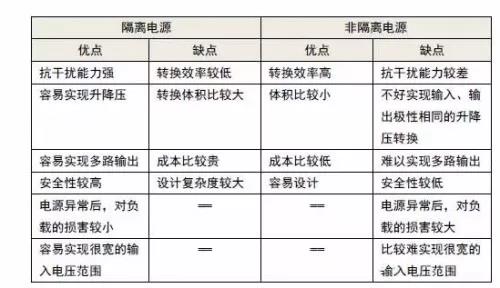

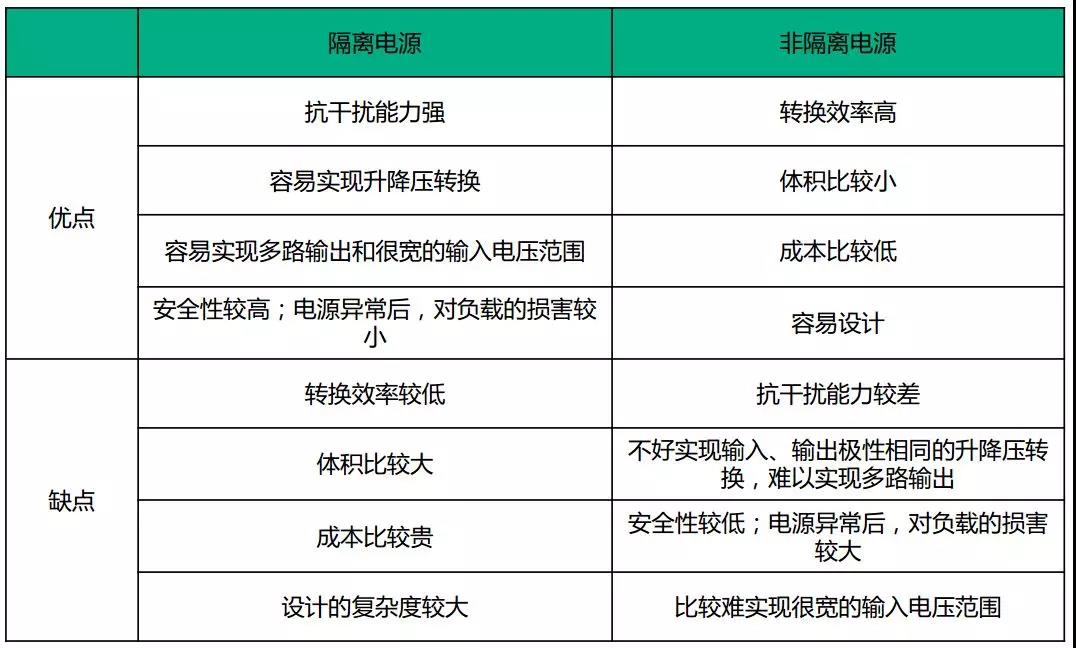

总结的表如表1所示，两者的优缺点几乎是相反的。

通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们已可做成准确的判断：

①系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源。

② 电路板内的IC或部分电路供电，从性价比和体积出发，优先选用非隔离的方案。

③ 对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔离电源，有些场合还必须用加强隔离的电源。

④ 对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电。

⑤ 对于采用电池供电，对续航力要求严苛的场合，采用非隔离供电。

通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电设计，我们可总结出其选择的场合。

1、隔离电源

● 系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源；

● 对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源和白色家电，为保证人身的安全，   必须用隔离电源，如MPS的MP020，为原边反馈隔离型AC-DC，适合于1~10W应用 ；

● 对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电。

● 电路板内的IC或部分电路供电，从性价比和体积出发，优先选用非隔离的方案；如MPS的MP150/157/MP174系列buck型非隔离AC-DC，适合于1~5W应用；

● 对于工作电压低于36V，采用电池供电，对续航力要求严苛的场合，优先采用非隔离供电，如MPS的MP2451/MPQ2451。
