PCB 层压温度智能控制技术:从 PID 到 AI 优化

来源: 时间: 2025/09/15 10:58:00 阅读: 128

传统 PCB 层压温度控制依赖人工设定固定曲线,通过 PID 控制器调节加热功率,存在 “参数难适配”“动态响应慢”“多变量耦合” 等问题(如批次间温度偏差 ±3℃,动态调整滞后 > 10 分钟)。随着工业 4.0 升级,智能控制技术(如 AI 预测、实时监测、数字孪生)逐步应用于层压温度控制,实现 “精准化、自适应、可预测” 的温度管理,将温度偏差控制在 ±0.5℃以内,缺陷率降低 60% 以上。



一、传统 PID 控制的局限与优化

PID(比例 - 积分 - 微分)控制是目前层压温度控制的主流方式,通过比例调节偏差、积分消除静差、微分预判趋势,实现温度稳定,但在复杂场景下存在明显局限:

  1. 传统 PID 的核心局限:

  • 参数整定难:不同基材(FR-4 / 聚酰亚胺)、不同结构(层数 / 板厚)需手动调整 PID 参数(比例系数 Kp、积分时间 Ti、微分时间 Td),调试周期长(每换批次需 2-4 小时),易出现超调(温度波动 ±3℃);

  • 动态响应慢:当外部干扰(如电网电压波动、压板污垢)导致温度偏差时,PID 需 5-10 分钟才能恢复稳定,期间树脂固化度已出现偏差;

  • 多变量耦合:层压温度与压力、真空度相互影响(如压力升高导致温度传导加快),PID 仅控制温度,无法协同调整其他参数,易引发连锁缺陷(如压力过高 + 温度偏差导致树脂流失)。

  1. PID 优化方案:自适应 PID + 分段控制:

  • 自适应 PID:通过模糊算法实时调整 PID 参数,如检测到升温阶段温度超调,自动降低 Kp(比例系数从 2.5 降至 1.8)、延长 Ti(从 60s 增至 90s),温度波动从 ±3℃降至 ±1℃;

  • 分段 PID:将温度曲线分为预热、升温、恒温、冷却四段,每段独立设定 PID 参数(如预热段 Kp=1.5、Ti=120s,恒温段 Kp=2.0、Ti=60s),适配不同阶段的温度控制需求;

  • 案例:某 PCB 厂将传统 PID 升级为自适应分段 PID,层压温度偏差从 ±2.5℃降至 ±1℃,气泡率从 5% 降至 2%,调试时间缩短至 30 分钟 / 批次。


二、AI 驱动的温度智能控制技术

AI 技术通过数据建模与预测,突破传统控制的 “经验依赖”,实现层压温度的精准控制与缺陷预判,核心技术包括:

  1. AI 温度曲线预测模型:

  • 数据采集:收集历史生产数据(基材类型、板厚、层数、温度曲线、缺陷率),构建包含 10 万 + 样本的数据库;

  • 模型训练:采用神经网络(如 CNN-LSTM)训练 “输入 - 输出” 模型,输入为 PCB 参数(如 8 层 FR-4、1.6mm 板厚),输出为最优温度曲线(预热 115℃/40min、恒温 175℃/90min);

  • 实时优化:生产时模型根据实时温度反馈(每 1 秒采集 1 次),动态调整曲线(如检测到内层温度低,自动延长恒温时间 10 分钟),固化度达标率从 90% 升至 99%;

  • 效果:某高端 PCB 厂采用 AI 预测模型,新基材调试周期从 4 小时降至 10 分钟,温度曲线适配准确率≥98%。

  1. 实时监测与缺陷预判:

  • 多传感器融合:在层压机内布置红外测温仪(精度 ±0.2℃)、压力传感器(±0.01MPa)、真空传感器(±1×10^-3Pa),实时采集温度分布、压力变化数据;

  • AI 缺陷预判:通过聚类算法分析实时数据,如检测到恒温阶段温度波动 > 0.5℃且真空度下降,预判可能出现气泡,提前调整温度(升高 2℃)与真空度(提升至 1×10^-2Pa),缺陷预判准确率≥90%;

  • 可视化监控:通过工业互联网平台展示温度分布热力图,异常区域(如局部温度低)自动标注,操作人员可实时干预;

  1. 数字孪生层压系统:

  • 虚拟建模:构建层压机与 PCB 的数字孪生模型,还原层压腔内的温度场、流场(树脂流动);

  • 模拟仿真:生产前在虚拟系统中仿真温度曲线,预测可能出现的缺陷(如板弯、分层),并优化参数(如调整冷却速率);

  • 虚实联动:生产时数字模型与实体设备实时同步,如虚拟模型预测到 10 分钟后温度将超调,提前向实体设备发送降温指令,实现 “预判 - 调整” 闭环;

  • 案例:某航空航天 PCB 厂引入数字孪生系统,层压缺陷率从 8% 降至 1.5%,极端环境测试合格率提升 15%。



三、智能控制系统的硬件与软件架构

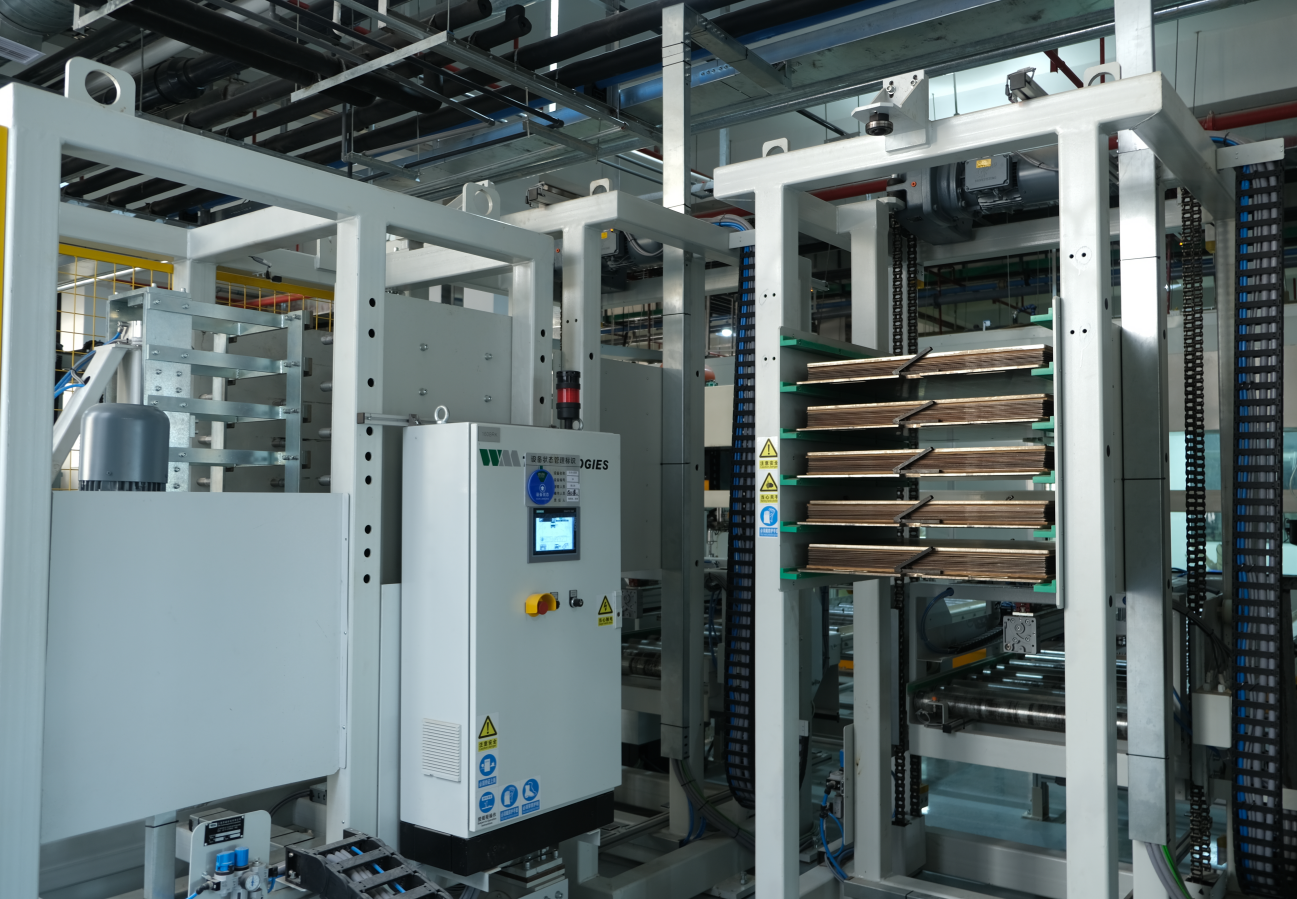

  1. 硬件架构:

  • 控制单元:采用工业 PLC(如西门子 S7-1500)+ 边缘计算网关,PLC 负责实时控制(响应时间≤10ms),网关负责数据上传与 AI 模型运行;

  • 传感单元:红外阵列传感器(32×32 像素,测温范围 - 20℃-300℃)监测温度分布,压力传感器(量程 0-5MPa)、真空传感器(量程 1×10^-5-1atm)采集辅助参数;

  • 执行单元:高精度加热管(功率调节精度 ±1%)、伺服压力阀(压力调节精度 ±0.02MPa)、变频冷却风机(风速调节精度 ±0.1m/s),确保参数精准执行;

  1. 软件架构:

  • 数据层:采用时序数据库(如 InfluxDB)存储温度、压力等实时数据(采样频率 1Hz,保留 1 年数据);

  • 算法层:部署 PID 算法、AI 预测模型、数字孪生引擎,支持模型在线训练(每积累 1000 批次数据更新一次模型);

  • 应用层:开发可视化操作界面(支持 PC 端、移动端),提供曲线编辑、缺陷报警、报表生成功能,操作人员可一键调用最优温度曲线;



四、智能控制的应用效益

某大型 PCB 企业引入 AI 智能温度控制系统后,关键指标显著改善:

  • 温度控制精度:从 ±2℃提升至 ±0.5℃;

  • 缺陷率:从 7% 降至 1.2%;

  • 调试时间:新批次调试从 4 小时降至 15 分钟;

  • 能耗:因温度曲线优化,加热能耗降低 12%;

  • 人工成本:减少 80% 的人工参数调整工作,人均产能提升 30%。
