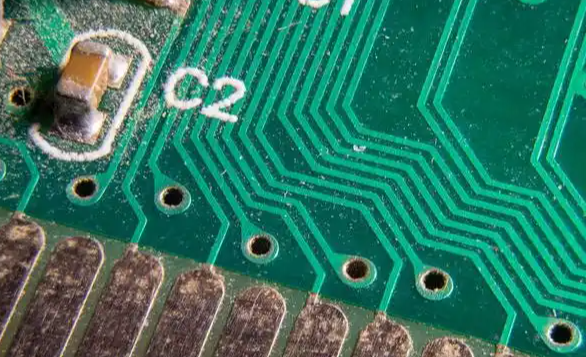

PCB热通孔性能测试与验证量化评估散热效果

一、热阻测试：衡量散热效率的 “核心指标”

1. 测试设备与样本准备

• 设备：热阻测试仪（精度 ±0.1℃）、直流电源（输出功率 0-10W）、热电偶（K 型，精度 ±0.5℃）、导热硅胶片（导热系数 1.5W/(m?K)，用于模拟元件与 PCB 的热接触）；
• 样本准备：制作带热通孔的 PCB 样本（尺寸 50mm×50mm），热通孔参数与实际设计一致（如 0.8mm 孔径、0.7mm 间距、25μm 镀层）；在热通孔阵列中心位置预留 “热源区域”（面积 10mm×10mm，用于粘贴加热片），在热源区域及 PCB 边缘各粘贴 1 个热电偶（分别测量 T1：热源温度，T2：散热端温度）。

2. 测试步骤

• 模拟发热：将加热片（模拟高功率元件）通过导热硅胶片粘贴在热源区域，直流电源为加热片供电，设置功率 P=1W（低功率测试）、3W（中功率测试）、5W（高功率测试），每个功率等级稳定 30 分钟（确保温度达到稳态）；
• 温度测量：用热阻测试仪记录 T1（热源温度）与 T2（边缘温度），计算温差 ΔT=T1-T2；
• 热阻计算：热通孔的热阻 R=ΔT/P，同时计算 “无热通孔 PCB” 的热阻（作为对比），评估热通孔的散热提升效果。

3. 合格标准与数据对比

• 合格标准：低功率（1W）时 R≤1.5℃/W，中功率（3W）时 R≤2℃/W，高功率（5W）时 R≤2.5℃/W（参考 IPC-TM-650 2.4.17 标准）；
• 数据对比：某 0.8mm 孔径热通孔样本，1W 功率下 R=1.2℃/W，无热通孔 PCB R=5.8℃/W，散热效率提升 79%；3W 功率下 R=1.8℃/W，无热通孔 PCB R=8.5℃/W，提升 79%；5W 功率下 R=2.3℃/W，无热通孔 PCB R=11.2℃/W，提升 79%，符合合格标准。

二、温度分布测试：评估散热均匀性

1. 测试设备与样本准备

• 设备：红外热像仪（分辨率 640×512，测温精度 ±2℃）、恒温箱（控制环境温度 25℃，排除环境温度干扰）；
• 样本准备：同热阻测试样本，在热源区域粘贴加热片（功率 3W）。

2. 测试步骤

• 环境控制：将样本放入恒温箱，设置环境温度 25℃，稳定 10 分钟；
• 发热与成像：加热片供电 3W，稳定 30 分钟后，用红外热像仪拍摄 PCB 表面的温度分布图像，调整热像仪焦距，确保清晰显示热通孔区域的温度；
• 分析温度分布：通过热像仪软件分析温度分布：
  • 观察是否存在 “高温点”（温度比周边高 5℃以上），若有，说明该区域热通孔不足，存在散热死角；
  • 计算 “温度均匀性”（最高温度与最低温度的差值），合格标准为差值≤8℃（中功率 3W 下）。

3. 案例分析

三、长期可靠性测试：验证使用寿命

1. 温度循环测试（模拟高低温环境）

• 测试设备：温度循环箱（温度范围 - 40-125℃，控温精度 ±2℃）；
• 测试参数：循环曲线：-40℃保温 30min→升温至 125℃（速率 5℃/min）→125℃保温 30min→降温至 - 40℃（速率 5℃/min），1 个循环 120min，共 1000 次循环；
• 测试步骤：每 200 次循环后，取出样本测试热阻（3W 功率下），记录热阻变化率（ΔR/R?×100%，R?为初始热阻）；
• 合格标准：1000 次循环后，热阻变化率≤15%，镀层无脱落、基材无开裂。

2. 湿热测试（模拟潮湿环境）

• 测试设备：湿热箱（温度 85℃，湿度 85% RH，控温控湿精度 ±2℃/±5% RH）；
• 测试参数：持续测试 1000 小时，每 200 小时取出样本测试热阻与绝缘电阻（热通孔与相邻铜箔的绝缘电阻≥10¹²Ω）；
• 合格标准：1000 小时后，热阻变化率≤20%，绝缘电阻≥10¹¹Ω，镀层无腐蚀。

四、测试数据的应用：优化热通孔设计

• 若热阻超标，需增大孔径（如从 0.6mm 增至 0.8mm）或增加热通孔数量（如从 4 个增至 6 个）；
• 若温度分布不均，需调整热通孔分布（如在高温点增加热通孔）；
• 若长期可靠性不足，需增强镀层保护（如增加镀镍厚度）或优化基材选择（如用高 Tg 基材）。
