PCB热通孔的制造工艺—从钻孔到镀层的散热保障

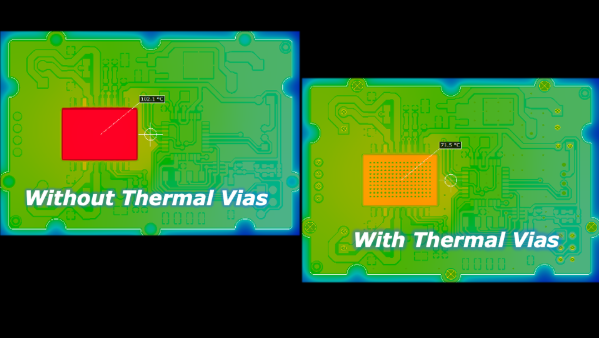

一、钻孔工艺：确保散热路径精准

1. 钻孔设备与刀具选择

• 设备：选用数控钻床（定位精度 ±0.01mm），配备 CCD 视觉定位系统，确保热通孔精准对应 PCB 上的热源区域（如元件焊盘下方），避免孔位偏差超过 0.1mm（偏差过大会导致热通孔与热源间的铜箔距离增加，热阻上升）；
• 刀具：采用硬质合金钻头（耐磨性优于高速钢钻头），刃口角度 130-135°（适配 FR-4 基材），钻头直径需比设计孔径大 0.05-0.1mm（预留镀层增厚量）。例如，设计孔径 0.8mm 的热通孔，需选用 0.85-0.9mm 钻头，确保电镀后实际孔径仍为 0.8mm（镀层厚度 25μm，单边增厚 0.025mm）。

2. 钻孔参数控制

• 转速：FR-4 基材的钻孔转速 35000-40000rpm，转速过低会导致孔壁粗糙（Ra>1.5μm），增加热阻；转速过高易导致钻头磨损，孔径偏差增大。例如，0.8mm 钻头钻 FR-4 基材，转速 38000rpm 时，孔壁粗糙度 Ra=0.8μm，热阻比 Ra=1.6μm 时低 20%；
• 进给速度：50-80mm/min，进给速度过快会导致孔壁出现撕裂（基材纤维外露），影响镀层附着力；过慢会降低生产效率。例如，0.8mm 钻头的进给速度 60mm/min，既能保证孔壁光滑，又能实现每小时 3000 个孔的产能；
• 冷却方式：采用高压水雾冷却（压力 0.5MPa），避免钻孔时高温导致基材碳化（碳化会增加热阻），同时冲洗孔内碎屑，防止堵塞。

3. 常见钻孔问题与解决方案

• 问题 1：孔位偏差超差（>0.1mm）：导致热通孔与热源错位，散热效率下降 30%；

  解决方案：定期校准 CCD 视觉定位系统（每周 1 次），更换磨损的定位基准点（磨损量 > 0.02mm 时），确保定位精度≤±0.01mm；
• 问题 2：孔壁粗糙（Ra>1.5μm）：增加热阻，且影响镀层附着力；

  解决方案：更换新钻头（钻头磨损量 > 0.03mm 时），提升转速至 40000rpm，进给速度降至 55mm/min，孔壁粗糙度可降至 Ra≤1.0μm。

二、金属化工艺：降低热阻的 “关键环节”

1. 沉铜工艺：构建导热基底

• 沉铜液配置：硫酸铜 5-8g/L、甲醛 10-15ml/L、氢氧化钠 8-12g/L，pH 值 12-13，确保铜离子均匀沉积；
• 工艺参数：温度 25-30℃，时间 15-20 分钟，搅拌速度 50-100rpm（机械搅拌），确保孔壁每个区域都能覆盖铜层，无漏镀；
• 质量要求：沉铜后孔壁需无针孔（直径 < 0.05mm）、无露基材，通过金相显微镜（200 倍）观察，漏镀率≤0.1%。

2. 电镀工艺：增厚镀层降低热阻

• 电镀液配置：硫酸铜 180-220g/L、硫酸 50-70ml/L、氯化物 50-100mg/L，添加整平剂（如聚二硫二丙烷磺酸钠），确保镀层均匀；
• 工艺参数：电流密度 1.5-2A/dm²，温度 20-25℃，时间 30-45 分钟（25μm 镀层需 35 分钟），采用 “脉冲电镀”（脉冲频率 500Hz），避免镀层出现结晶粗糙；
• 质量要求：镀层厚度均匀性偏差≤10%（用镀层测厚仪检测，孔口、孔中、孔底三点厚度差≤2.5μm），附着力≥5N/cm（按 IPC-TM-650 2.4.10 标准，胶带剥离无镀层脱落）。

3. 常见金属化问题与解决方案

• 问题 1：镀层厚度不均（偏差 > 15%）：孔底镀层薄（<20μm），热阻增加；

  解决方案：调整电镀液搅拌速度至 150rpm，采用脉冲电镀，确保孔内电镀液循环充分，镀层均匀性可提升至偏差≤8%；
• 问题 2：镀层附着力不足（<5N/cm）：长期使用后镀层脱落，热通孔失效；

  解决方案：沉铜前增加 “孔壁活化” 工序（钯盐溶液浸泡 5-10 分钟），电镀后在 120℃烘箱中烘烤 2 小时，增强镀层与基材的结合力。

三、阻焊层工艺：确保散热不被阻碍

1. 阻焊层开窗工艺

• 开窗设计：热通孔开窗直径比孔径大 0.2mm（单边大 0.1mm），确保镀层完全露出。例如，0.8mm 孔径的热通孔，开窗直径 1.0mm；
• 曝光与显影：采用紫外曝光机（分辨率 50μm），确保开窗位置偏差≤0.05mm；显影时控制显影时间 60-90 秒，温度 25-30℃，避免显影不彻底导致阻焊层残留；
• 固化：150℃烘烤 30-60 分钟，确保阻焊层附着力≥7N/cm，避免后续加工时脱落。

2. 常见阻焊层问题与解决方案

• 问题 1：开窗偏差（>0.05mm）：阻焊层覆盖部分镀层，散热面积减少；

  解决方案：定期校准曝光机对位系统（每批次前校准），确保开窗位置偏差≤0.03mm；
• 问题 2：阻焊层残留：孔壁边缘残留阻焊层，增加热阻；

  解决方案：延长显影时间至 90 秒，显影后用高压水枪（0.3MPa）冲洗热通孔区域，去除残留阻焊层。

四、后期处理：保障长期散热可靠性

• 清洁：用超声波清洗机（频率 40kHz，时间 5-10 分钟）清洗热通孔，去除制造过程中的碎屑、油污，避免影响热传导；
• 检测：
  • 外观检测：用放大镜（20 倍）检查热通孔开窗是否完整、镀层是否有脱落；
  • 热阻检测：通过热阻测试仪（施加 1W 功率，测量热通孔两端温差），确保热阻≤5℃/W；
  • 导通检测：用万用表测量热通孔的导通电阻（≤50mΩ），确保电气连接正常（兼顾电气功能的热通孔）。
