工业高温设备 PCB 阻焊层：守护电路安全防线

来源：捷配时间: 2025/10/08 09:40:51 阅读: 8

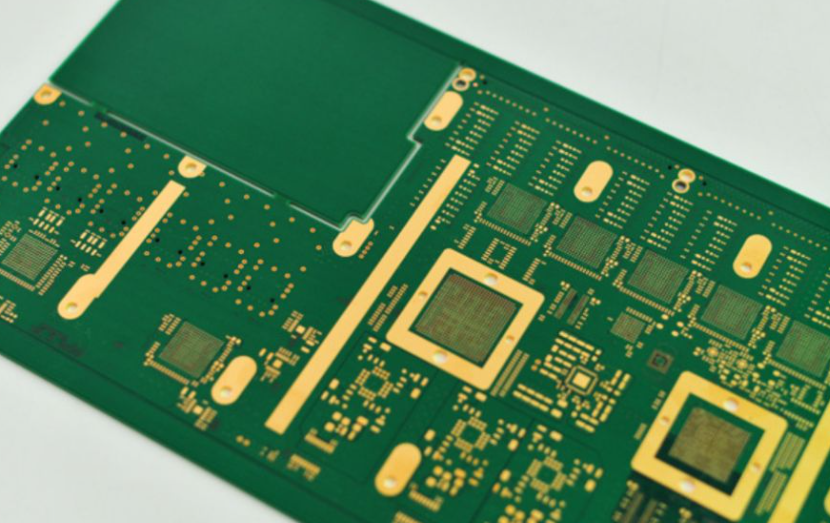

在冶金、化工等工业场景中，PCB 长期处于 60-80℃高温环境，部分靠近热源的区域（如电机控制器、功率模块）温度甚至可达 100℃以上。普通阻焊层若耐温性不足，易出现软化、脱落现象 —— 某冶金厂的电机控制 PCB，采用常规环氧树脂阻焊层（Tg≈120℃），在 80℃下连续运行 3 个月后，阻焊层出现大面积脱落，铜箔暴露后与粉尘接触，导致线路短路，电机停机维修损失超 20 万元；另一案例中，某化工反应釜的温度控制 PCB，因阻焊层高温老化后介电性能下降，爬电距离不足引发电弧，反应釜紧急停机，批量原料报废。工业高温环境下，阻焊层的 “耐温稳定性” 直接决定 PCB 的使用寿命与设备安全。

要解决高温下阻焊层失效问题，需从 “油墨选型、厚度控制、固化工艺” 三方面系统设计：首先是耐高温阻焊油墨选型。需优先选用 Tg≥150℃的特种阻焊油墨，如太阳油墨 PSR-4000 系列（耐温范围 - 40℃~180℃）或杜邦 SU-8 系列（长期耐温 150℃），这类油墨采用改性环氧树脂与耐高温固化剂，5000 小时 80℃老化后，附着力仍保持≥5N/cm（划格法测试），远优于普通油墨（老化后附着力≤2N/cm）；同时需关注油墨的热失重率，优质耐高温油墨在 120℃下 24 小时热失重≤0.5%，避免高温下小分子物质析出导致涂层脆化。某冶金厂通过油墨升级，电机控制 PCB 阻焊层无脱落现象，无故障运行时间从 3 个月延长至 2 年。

其次是阻焊层厚度与均匀性控制。高温环境下，阻焊层过薄易被高温击穿，过厚则易因热膨胀系数差异开裂：需将阻焊层厚度控制在 15-20μm（单面），且厚度偏差≤±2μm，通过 “丝网印刷 + 刮刀压力优化”（刮刀压力 5-8N，速度 30-50mm/s）确保涂层均匀；对于 PCB 边缘、过孔周边等应力集中区域，可局部增厚至 25μm，增强耐高温能力；印刷后需通过激光测厚仪逐点检测，避免局部薄点成为失效隐患。某化工反应釜 PCB 通过厚度优化，高温下无电弧现象，介电性能波动≤3%。

最后是高温固化工艺优化。未完全固化的阻焊层在高温下易软化，需采用 “分段固化” 工艺：预固化阶段 80℃/30 分钟，去除油墨中挥发性成分；主固化阶段 150℃/60 分钟，确保固化度≥95%（通过差示扫描量热法 DSC 检测）；冷却阶段采用梯度降温（150℃→100℃→50℃，每阶段 20 分钟），减少固化收缩导致的内应力。某测试显示，分段固化后的阻焊层，高温老化后脱落率≤0.1%，远低于常规固化（脱落率 8%）。

针对工业高温设备 PCB 阻焊层的 “耐温、防脱落” 需求，捷配推出高温专用解决方案：选用太阳油墨 PSR-4000 / 杜邦 SU-8 耐高温阻焊油墨（Tg≥150℃），厚度控制 15-25μm，偏差≤±2μm；采用分段固化工艺（80℃预固化 + 150℃主固化），固化度≥95%；支持激光测厚与 5000 小时 80℃老化测试，脱落率≤0.1%。同时，捷配的阻焊层工艺通过 IEC 60068-2-2 高温测试、GB/T 4677 附着力测试，适配冶金、化工高温场景。此外，捷配支持各类工业 PCB 阻焊层定制，48 小时交付打样样品，批量订单可提供耐高温测试报告，助力工业设备厂商提升 PCB 高温可靠性。
