高精度 PCB 阻焊层：微米级平整度，让医用窥镜元件焊接 “零虚焊”

来源：捷配时间: 2025/10/08 09:43:27 阅读: 7

高精度 PCB（如医用窥镜、半导体检测设备、微型传感器）的元件间距常小于 0.2mm，阻焊层若平整度不足（偏差超 5μm），易导致焊盘覆盖不均、元件虚焊 —— 某医用窥镜的微型 PCB（元件间距 0.15mm），采用普通阻焊层工艺，平整度偏差达 8μm，焊接时出现 30% 的元件虚焊，导致窥镜成像信号中断；某半导体检测设备的 PCB，因阻焊层局部凸起（偏差 10μm），BGA 芯片（Pitch 0.4mm）焊接后出现桥连，检测数据误码率从 10^-9 升至 10^-4；更关键的是，某微型传感器 PCB，阻焊层边缘毛糙，导致 01005 元件（0.4mm×0.2mm）贴装偏移，传感器精度从 ±0.1% 降至 ±0.5%。高精度场景下，阻焊层的 “微米级平整度” 是保障元件焊接良率与 PCB 性能的核心。

要实现阻焊层 “微米级平整”，需从 “油墨选型、曝光控制、后处理工艺” 三方面精准优化：首先是低流动性高精度阻焊油墨选型。普通阻焊油墨流动性强，易在固化后出现凹陷或凸起，需选用低流动性感光阻焊油墨，如杜邦 Riston HD3000（固化后流动性≤2μm/24h@85℃）、太阳油墨 PSR-8000（平整度偏差≤3μm），这类油墨含特殊触变剂，能在印刷后保持形状，减少固化过程中的形变；同时油墨需具备高分辨率（最小分辨线宽 0.05mm），确保精细焊盘边缘的阻焊层覆盖精准。某医用窥镜 PCB 通过油墨升级，阻焊层平整度偏差从 8μm 降至 4μm，元件虚焊率从 30% 降至 0.5%。

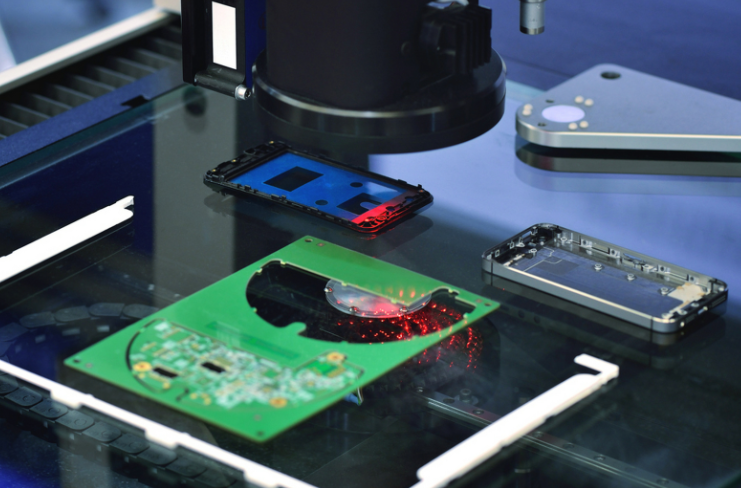

其次是曝光与显影的精准控制。曝光不均会导致阻焊层固化程度差异，进而引发平整度偏差：采用 “平行光曝光机”（曝光精度 ±1μm），曝光能量控制在 80-100mJ/cm²（根据油墨类型调整），曝光时间偏差≤5%，确保阻焊层均匀固化；显影阶段采用 “喷淋显影”（压力 1.5-2.0kg/cm²，温度 30±1℃），显影时间精准至秒级（根据油墨厚度调整），避免过度显影导致的阻焊层变薄或残留；显影后通过 “光学检测（AOI）” 逐点检测焊盘覆盖宽度（偏差≤0.02mm）与阻焊层平整度，不合格品即时返工。某半导体检测设备 PCB 通过曝光优化，阻焊层平整度偏差控制在 3μm 内，BGA 焊接桥连率从 5% 降至 0.1%。

最后是阻焊层后固化与打磨工艺。未完全固化的阻焊层易在后续加工中形变，需采用 “高温后固化”（150℃/90 分钟），确保固化度≥98%，减少后期形变；对于平整度偏差超 5μm 的局部区域，采用 “微研磨工艺”（研磨膏粒度 1μm），手工或机械打磨至平整度≤5μm，打磨后需清洁表面残留（采用超纯水超声清洗，电阻率≥18.2MΩ?cm），避免影响焊接。某微型传感器 PCB 通过后处理优化，阻焊层边缘毛糙问题解决，01005 元件贴装偏移率从 10% 降至 0.3%，传感器精度恢复至 ±0.1%。

针对高精度 PCB 阻焊层的 “微米级平整” 需求，捷配推出高精度解决方案：选用杜邦 Riston HD3000 / 太阳油墨 PSR-8000 低流动性油墨，平整度偏差≤5μm；采用平行光曝光（精度 ±1μm）+ 喷淋显影，焊盘覆盖偏差≤0.02mm；支持后固化 + 微研磨工艺，局部平整度可优化至 3μm 内。同时，捷配的阻焊层工艺通过 IPC-A-610E Class 3 平整度测试、AOI 全检，适配医用窥镜、半导体检测、微型传感器场景。此外，捷配支持高精度 PCB 阻焊层定制，48 小时交付打样样品，批量订单可提供平整度检测报告，助力高精度设备厂商提升焊接良率与产品性能。
