工业自动化 PCB 模块化：拆分3大核心模块简述

来源：捷配时间: 2025/10/08 09:55:14 阅读: 13

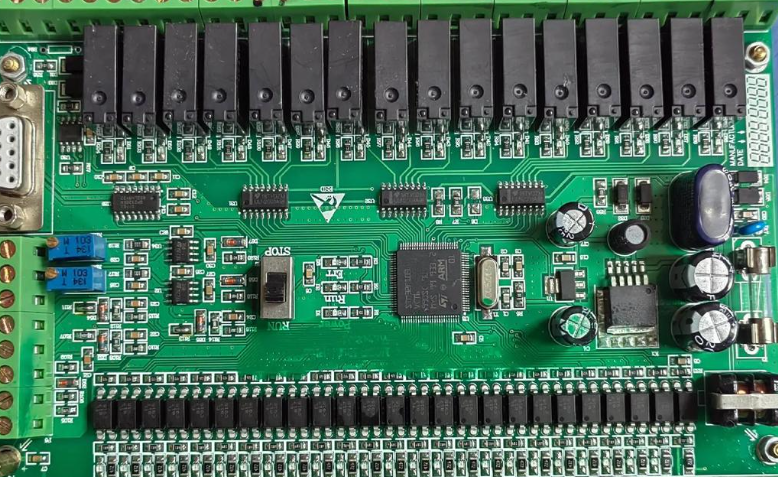

工业自动化设备（如 PLC 控制柜、机器人控制器）的传统一体化 PCB，常因 “局部故障、整体报废” 导致产线长期停机 —— 某汽车零部件厂的 PLC 主板，因通信模块单一元件损坏，整块 PCB 需更换，采购周期 7 天，产线停机损失超 50 万元；某锂电池工厂的机器人控制器，因电源模块过热烧毁，连带控制模块受损，维修成本翻倍至 2 万元；更关键的是，传统 PCB 功能集成紧密，故障排查需逐一检测线路，平均耗时 4 小时，严重影响生产效率。在工业生产 “降本增效” 的需求下，PCB 模块化已成为解决维护难题的核心方向。

工业自动化 PCB 的模块化设计，需围绕 “功能独立、快速维护、兼容扩展” 拆分核心模块：首先是电源模块的独立化设计。工业设备的电源需求复杂（如 24V 直流供电、5V 逻辑供电），将电源模块从主板拆分，单独设计为 “标准化电源 PCB 模块”：采用生益 S1141 高 Tg FR-4 基材（耐温 - 20℃~60℃），集成 AC-DC 整流、DC-DC 稳压电路，支持 220VAC 宽压输入（适配车间电网波动 ±15%）；模块接口采用 “防反插锁扣式连接器”（符合 IEC 61076-2-101 标准），插拔寿命≥500 次，接触电阻≤20mΩ。某锂电池工厂通过电源模块化，模块烧毁后 30 分钟即可更换，无需连带维修控制模块，维修成本降低 60%。

其次是控制模块的核心化隔离。将 MCU、逻辑电路等核心控制单元拆分，设计为 “独立控制模块”：选用 STM32H7 系列工业级 MCU，集成数字量输入 / 输出接口（支持 32 路）、模拟量采集接口（4-20mA），模块尺寸标准化为 80mm×60mm，适配不同设备；控制模块与其他模块通过 “高速背板总线” 连接（传输速率 100Mbps），延迟≤10μs，确保控制指令实时响应；模块外侧布置金属屏蔽罩（0.15mm 铝箔），电磁干扰抑制率≥90%，避免车间电机噪声影响。某汽车零部件厂的控制模块故障时，技术员无需拆解整机，直接插拔更换，故障排查时间从 4 小时缩短至 30 分钟。

最后是通信模块的灵活化扩展。工业设备需兼容 Modbus、Profinet、EtherCAT 等多协议，将通信功能拆分为 “可插拔通信模块”：针对不同协议设计专用子模块（如 Profinet 模块用罗杰斯 RO4350B 高频基材，确保信号低损耗），模块尺寸统一为 60mm×40mm，通过标准化插槽与控制模块连接；支持 “热插拔” 功能，更换通信模块时无需断电，适配产线 “不停机升级” 需求。某智能工厂通过通信模块化，新增 EtherCAT 协议时，仅需加装对应模块，无需重新设计主板，升级成本降低 70%。

针对工业自动化 PCB 的模块化需求，捷配推出工业级模块化解决方案：拆分电源（宽压输入、防反插）、控制（32 路 I/O、屏蔽罩）、通信（多协议、热插拔）三大模块，模块尺寸标准化；电源模块用生益 S1141 基材，耐受 ±15% 电网波动；通信模块支持 Profinet/EtherCAT，信号传输延迟≤10μs。同时，捷配的模块化 PCB 通过 GB/T 14598.3 工业控制标准、IEC 61000-4-6 抗扰度测试，适配 PLC、机器人控制器场景。此外，捷配支持 1-6 层工业模块化 PCB 免费打样，48 小时交付样品，批量订单可提供模块兼容性测试报告，助力工业厂商缩短停机时间。
