无线充电 PCB 入门：核心原理看这篇

    提到无线充电，很多人会好奇：没有数据线，手机怎么就能 “隔空” 获取电能？答案藏在无线充电 PCB 里 —— 这块集成了线圈、电路的板子，是实现 “无线传能” 的核心载体。今天从科普角度，拆解无线充电 PCB 的工作原理、核心组成，帮你搞懂 “隔空充电” 不是魔法，而是基于电磁感应的精密设计。



首先要明确：无线充电的核心是 “能量无线传输”，目前主流技术有两种，都依赖 PCB 实现 ——第一种是电磁感应式（最常见，如手机 Qi 充电），原理类似微型变压器：无线充电板（发射端）的 PCB 上有一个线圈，通电后产生交变磁场；手机背部（接收端）的 PCB 线圈在磁场中感应出交变电流，再通过电路整流、稳压，变成手机可用的直流电。这种方式的关键是 “线圈对齐”，发射端与接收端线圈越近、对齐度越高，能量传输效率越高（通常 5W-15W 功率下效率 60%-80%）。而 PCB 的作用，就是为线圈提供精准的载体 —— 线圈需要按特定匝数、线宽蚀刻在 PCB 上，保证电感值稳定（如 Qi 标准要求发射端线圈电感 10-15μH），普通导线绕制的线圈很难达到这样的精度。





第二种是磁共振式（适合远距离、大功率，如电动汽车无线充电），原理是让发射端与接收端线圈工作在同一谐振频率（通常 100kHz-1MHz），通过磁场共振实现能量传输。这种方式的 PCB 设计更复杂：线圈需要更精细的参数（如谐振电容匹配），PCB 基材需选用高频低损耗材质（减少磁场衰减），还需集成频率检测电路，确保两端谐振频率一致。比如某电动汽车无线充电 PCB，发射端线圈电感 200μH，接收端 180μH，通过 PCB 上的电容补偿，让两者谐振频率稳定在 150kHz，实现 15cm 距离内 3.3kW 功率传输。





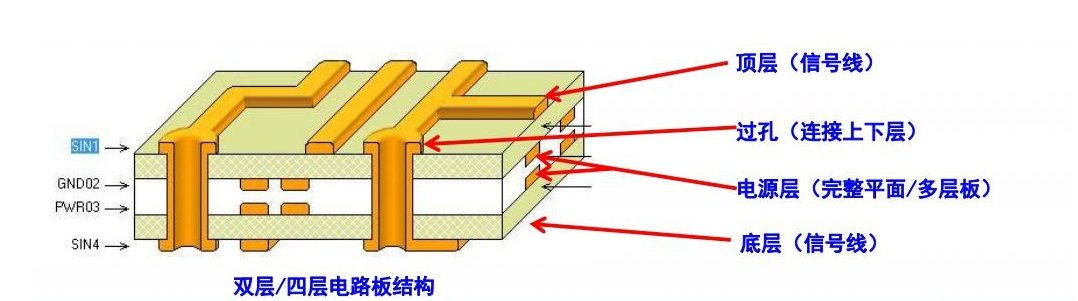

无论哪种技术，无线充电 PCB 都包含两大核心部分，缺一不可：一是线圈层，这是能量传输的 “桥梁”。线圈通常用铜箔在 PCB 上蚀刻而成，参数直接影响充电效果：线宽越宽（如 0.4mm vs 0.2mm），电流承载能力越强，发热越少；匝数越多（如 10 匝 vs 5 匝），电感值越大，磁场越强，但传输距离越近；线圈形状（圆形、方形、椭圆形）则根据设备尺寸设计 —— 手机常用圆形线圈（适配机身），平板常用方形线圈（利用更大面积提升效率）。比如手机接收端 PCB 的线圈，通常是 10-15 匝、线宽 0.3mm 的圆形，电感值 12μH 左右，刚好匹配 Qi 标准 5W 充电。





二是电路层，这是能量控制的 “大脑”。PCB 上需集成整流电路（将接收端的交流电转直流电）、稳压电路（输出稳定电压，如 5V/9V）、通信电路（发射端与接收端沟通功率需求，避免过载）。比如发射端 PCB 会集成 MCU（如 STM32G0），实时检测接收端位置，调整输出功率；接收端 PCB 则有同步整流芯片（如 TI TPS61088），将感应电流高效转换为手机电池需要的电压，比传统异步整流效率提升 10%-15%。





理解无线充电 PCB 的基础逻辑后，选择专业合作伙伴能避免很多设计误区。捷配在无线充电 PCB 领域拥有成熟的解决方案：首先，针对电磁感应（Qi 标准）与磁共振技术，捷配提供定制化线圈设计，支持铜箔厚度 0.3-0.8mm、匝数 5-50 匝的蚀刻，电感值精度控制在 ±5% 以内，匹配 5W-150W 不同功率需求；其次，基材选用高频低损耗 FR-4（如生益 S1141）或罗杰斯 RO4350B（磁共振场景），减少磁场衰减，提升传输效率；电路层则支持集成整流、稳压、通信电路，可根据用户需求（如手机、智能家居、小型设备）优化布局，避免线圈与电路的电磁干扰。此外，捷配还会对无线充电 PCB 进行电感值、Q 值（品质因数，反映线圈损耗）测试，确保每块 PCB 都符合无线充电标准，让 “隔空充电” 既稳定又高效。
