可穿戴医疗 PCB 的制造工艺：医疗级精度与可靠性的保障
来源：捷配
时间: 2025/10/13 09:51:44
阅读: 87
可穿戴医疗 PCB 的制造工艺需比普通消费电子 PCB 严苛 50% 以上，需围绕 “生物相容性”“精密化”“无菌化”“可靠性” 四大核心目标，每一步工艺都需符合医疗标准（如 ISO 13485），任何工艺缺陷（如表面处理不均、线路毛刺）都可能导致设备无法通过认证或出现安全隐患。?
一、基材预处理：医疗级材质的基础保障?
可穿戴医疗 PCB 的基材需经过严格预处理，确保生物相容性与洁净度，核心工艺包括：?
- 材质筛选：?
- 医用级 PI 基材：需提供材质报告（符合 ISO 10993-1），禁用有瑕疵（如气泡、杂质）的基材，每批次抽样 10% 进行外观检测，合格率需 100%；?
- 铜箔选择：柔性 PCB 优先用压延铜（延展性好，适合人体贴合弯曲），且需通过 “无重金属检测”（铅、镉、汞含量≤10ppm）；?
- 洁净处理：?
- 脱脂清洗：用医用级异丙醇（纯度 99.9%）超声清洗基材表面（频率 40kHz，时间 10 分钟），去除油污、灰尘，避免影响后续贴合；?
- 等离子处理：柔性 PCB 的 PI 基材表面需进行等离子活化（功率 500W，时间 3 分钟），提升与粘结剂的结合力（结合力≥15N/cm），避免层间剥离；?
- 质量检测：预处理后的基材需通过 “表面粗糙度测试”（Ra≤0.2μm）、“洁净度测试”（颗粒数≤10 个 /cm²，颗粒直径≤5μm）。?
二、精密线路制造：保障信号采集精度?
可穿戴医疗 PCB 的线路多为微细化设计（线宽 0.08~0.15mm），需通过高精度工艺确保线路均匀、无毛刺，避免信号失真：?
- 线路蚀刻：?

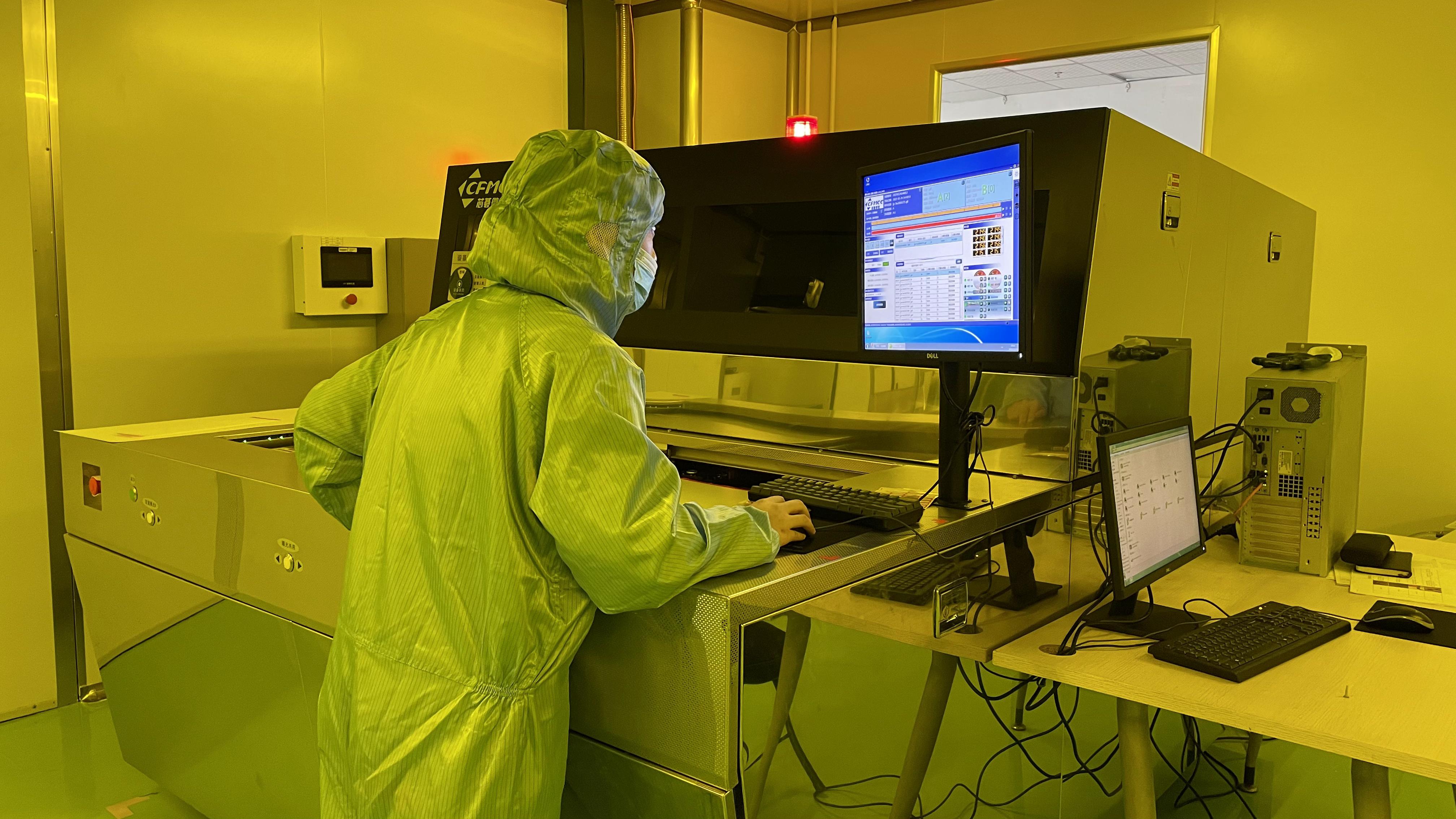

- 曝光精度：采用激光直接成像（LDI）技术，曝光精度 ±5μm，比普通紫外曝光（±20μm）高 4 倍，确保细线路尺寸精准；?
- 蚀刻参数：蚀刻液用氯化铁溶液（浓度 38%），温度控制在 45±2℃，蚀刻时间根据铜箔厚度调整（0.018mm 铜箔需 60 秒），避免蚀刻过度（线路变细）或不足（残留铜渣）；?
- 线路检测：用光学显微镜（200 倍）检查线路，毛刺高度≤0.01mm，线宽偏差≤±5%（如 0.1mm 线路允许偏差 0.005mm）；?
- 过孔制造：?
- 激光钻孔：柔性 PCB 的过孔孔径多为 0.1~0.15mm，采用紫外激光钻孔（精度 ±3μm），避免机械钻孔导致的基材损伤；?
- 沉铜工艺：过孔内壁沉铜厚度 15~20μm，确保导通电阻≤50mΩ，沉铜后需通过 “过孔导通测试”（100% 测试，无开路）。?
三、表面处理：生物相容与耐消毒的关键?
可穿戴医疗 PCB 的表面处理需同时满足 “生物相容性”“耐酒精消毒”“耐腐蚀” 三大要求，常用工艺为沉金与镀镍，核心参数如下：?
- 沉金处理：?
- 工艺参数：金层厚度 0.1~0.3μm（太薄易磨损，太厚增加成本），镍层厚度 5~10μm（打底，增强金层附着力），电镀温度 45±2℃，电流密度 1A/dm²；?
- 性能要求：沉金层需通过 “耐酒精测试”（75% 乙醇擦拭 500 次，无脱落、变色）、“耐汗液测试”（浸泡人工汗液 1000 小时，腐蚀面积≤1%）；?
- 镀镍处理：?
- 适用场景：非直接接触皮肤的 PCB 区域（如内部连接器），镍层厚度 10~15μm，需通过 “盐雾测试”（96 小时，5% NaCl 溶液，无腐蚀）；?
- 禁忌：直接接触皮肤的区域禁用镀镍（部分人群对镍过敏，过敏率约 1%）；?
- 表面检测：用 X 射线荧光光谱仪（XRF）检测表面处理层厚度与成分，确保无重金属超标（铅、镉≤10ppm）。?
四、无菌化处理：医疗设备的必备工艺?
可穿戴医疗 PCB 需经过无菌化处理，避免微生物污染（如细菌、真菌），尤其是需植入人体或接触伤口的设备（如微创监测贴片）：?
- 清洗工艺：?
- 超声清洗：用去离子水（电阻率≥18MΩ?cm）超声清洗 PCB（频率 60kHz，时间 20 分钟），去除制造过程中的残留杂质；?
- 烘干：在洁净烘箱（Class 100）中烘干，温度 60±5℃，时间 30 分钟，避免高温损伤基材；?
- 灭菌处理：?
- 环氧乙烷灭菌：适用于不耐高温的柔性 PCB，灭菌温度 55±5℃，时间 4 小时，灭菌后残留环氧乙烷≤10μg/g；?
- 伽马射线灭菌：适用于耐高温的刚性 PCB（如 FR-4），辐射剂量 25~30kGy，确保灭菌率≥99.99%；?
- 无菌验证：灭菌后需按 ISO 11737 标准进行无菌测试，培养 14 天无微生物生长。?
五、可靠性测试：确保长期稳定工作?
可穿戴医疗 PCB 制造完成后，需通过一系列医疗级可靠性测试，核心测试项目如下：?
- 弯曲测试：柔性 PCB 需进行动态弯曲测试（弯曲半径 0.5mm，弯曲角度 90°，每分钟 30 次，10 万次后导通率 100%）；?
- 温度循环测试：-40℃（30 分钟）→85℃（30 分钟），100 次循环后，线路阻抗变化≤5%，无分层、开裂；?
- 电气安全测试：耐压测试（AC 1500V，1 分钟，漏电流≤10μA）、绝缘电阻测试（DC 500V，绝缘电阻≥10¹²Ω）。?
