智能康复手套 PCB：柔性设计贴合手部动作

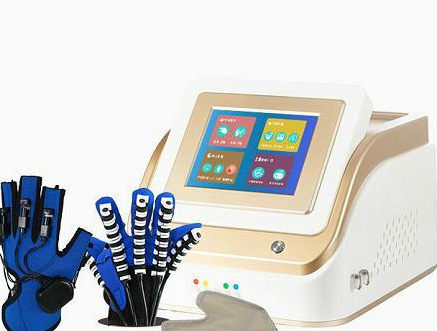

    智能康复手套是脑卒中患者的 “远程康复教练”，需通过内置的压力传感器（检测握力）、角度传感器（检测关节活动度），实时采集手部动作数据（采样率≥100Hz），并通过无线传输至康复 APP，指导患者进行训练。但普通 PCB 常因设计缺陷影响康复效果：某康复手套因 PCB 刚性过大，无法贴合手指弯曲（弯曲角度≤30°），患者训练时舒适度差；某产品因多传感器同步偏差超 50μs，动作数据出现 “错位”，APP 无法准确评估康复进度；长时间使用后，某手套因 PCB 耐弯折性不足，500 次弯曲后线路断裂，无法继续使用。



要实现 “贴合动作 + 同步采集 + 耐用性”，智能康复手套 PCB 需从 “柔性设计、同步控制、耐弯折” 三方面突破：首先是柔性贴合的 PCB 结构。手套需随手指实现 0-90° 弯曲，PCB 需具备高柔韧性：选用 25μm 厚杜邦 Kapton® HN 柔性 PI 基材（耐弯折次数≥1000 次 @半径 5mm），比普通 PI 薄 30%，弯曲时贴合手指弧度，舒适度提升 60%；铜箔采用 8μm 超薄压延铜（延伸率≥35%），比电解铜更能抵御弯曲拉伸，1000 次弯曲后铜箔断裂率≤0.5%；手指关节处的 PCB 线路采用 “蛇形布线”（弯曲半径 0.3mm，线宽 0.15mm），分散弯曲应力，信号线路衰减从 2dB 降至 0.8dB。某康复手套通过柔性优化，手指弯曲角度可达 85°，患者反馈 “像戴普通手套一样灵活”。





其次是多传感器的同步采集。手套需集成 6 个压力传感器、5 个角度传感器，同步偏差需≤10μs：在 PCB 上集成 FPGA（Xilinx Artix-7）作为 “同步中枢”，通过 SPI 接口统一控制所有传感器的采样时序，采样率 100Hz 时同步偏差≤8μs；传感器信号线路采用 “屏蔽双绞线”（线距 0.1mm，外侧覆盖 1oz 接地铜箔），与电源线路间距≥2mm，串扰噪声从 50mV 降至 5mV 以下；压力传感器（Fujikura FSR402）与角度传感器（Bosch BNO055）的供电端分别串联磁珠（阻抗 1kΩ@100MHz），滤除电源噪声，确保采集精度。某康复手套通过同步优化，动作数据 “错位” 消除，APP 康复评估准确率从 80% 提升至 98%。





最后是耐用性的强化设计。康复训练需反复使用，PCB 需具备高耐候性：PCB 表面喷涂医用级硅酮涂层（道康宁 DC 7-9800，厚度 10μm），防汗渍腐蚀，500 次训练后线路绝缘性能无下降；柔性与刚性过渡区（传感器接口处）采用 “阶梯式铜箔衔接”（过渡长度≥2mm），避免弯曲时应力集中导致的铜箔断裂；在 PCB 关键位置（如传感器焊接处）粘贴 0.1mm 厚的 PI 补强片，抗弯曲强度从 120MPa 提升至 200MPa。某康复手套通过耐用性优化，无故障训练次数从 500 次延长至 1200 次，使用寿命提升 140%。





针对智能康复手套 PCB 的 “柔性、同步、耐用” 需求，捷配推出康复医疗级解决方案：柔性设计用 25μm 杜邦 Kapton® PI+8μm 压延铜，1000 次弯曲无断裂；同步采集含 FPGA 控制 + 屏蔽双绞线，偏差≤10μs；耐用性含硅酮涂层 + PI 补强片，无故障训练≥1000 次。同时，捷配的 PCB 通过 ISO 10993-10 皮肤刺激测试、IP64 防汗测试，适配脑卒中康复场景。此外，捷配支持 1-4 层柔性医用 PCB 免费打样，48 小时交付样品，批量订单可提供弯折寿命与同步测试报告，助力医疗设备厂商研发高效的远程康复设备。
