电子血压计PCB量产需兼顾“精度”与“良率”，但行业数据显示，中小厂商量产良率常低于85%——某厂商因PCB蚀刻精度不足，单批次报废2万片，损失超80万元。捷配医疗PCB量产团队拥有12条医疗专用生产线，通过“设计优化+工艺管控+检测升级”，将血压计PCB量产良率稳定在98%以上，不良成本降低60%。本文拆解血压计PCB量产不良原因、工艺优化要点及管控流程，助力企业提升量产稳定性。

核心技术解析

实操方案

3.1 量产良率优化五步法（操作要点 + 数据标准 + 工具 / 材料）

1. 设计工艺适配：导入捷配 JPE-DFM 5.0 系统，勾选 “量产工艺适配规则”—— 线宽设为 0.25mm（蚀刻后保留 0.23mm±0.02mm），过孔直径 0.45mm（钻孔良率＞99%），阻焊层开窗比焊盘大 0.1mm（避免露铜），确保设计可量产；

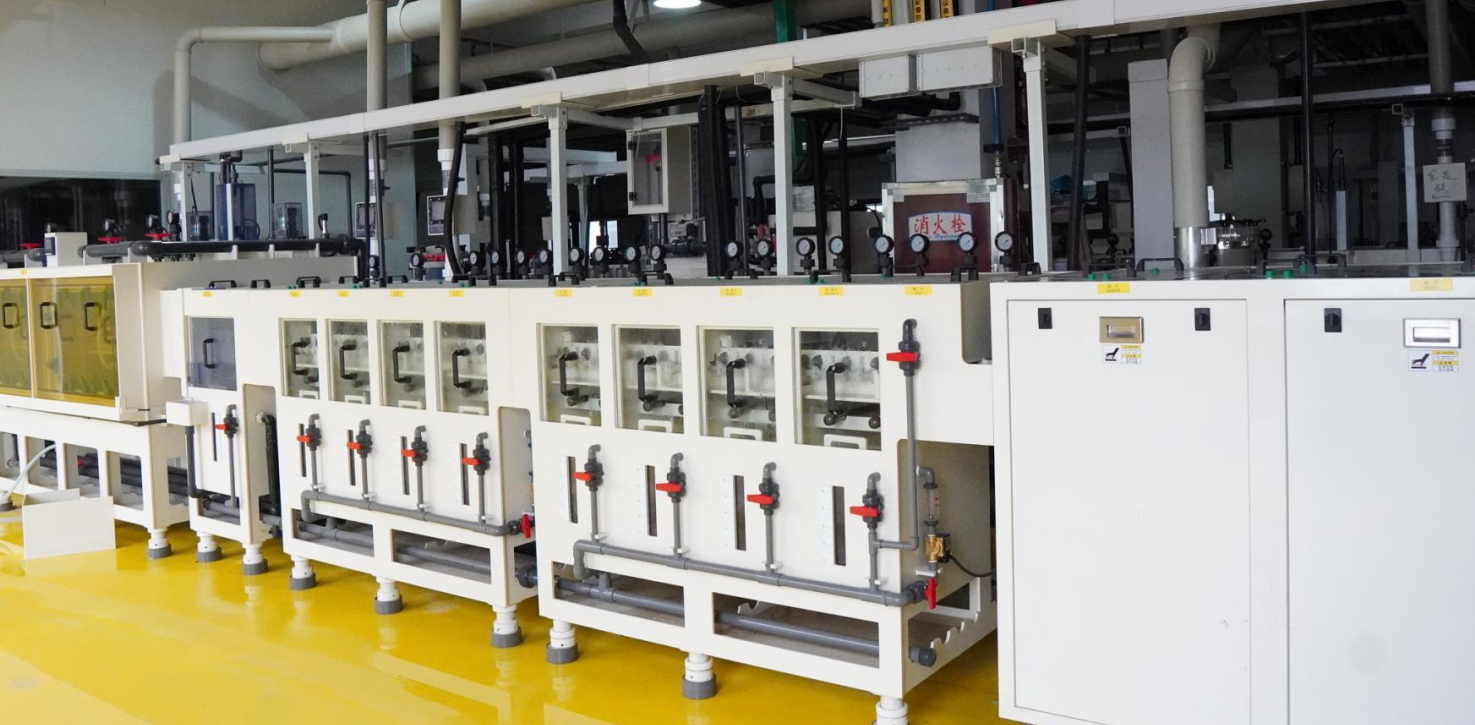

2. 蚀刻工艺优化：采用 “酸性蚀刻”（蚀刻液：CuCl? 180g/L，HCl 120mL/L），控制蚀刻温度 45℃±2℃、蚀刻速度 2.5m/min，线宽误差用激光测厚仪（JPE-Laser-50）检测，需≤±0.02mm；蚀刻后进行 “褪膜 - 清洗 - 干燥”，清洗水温 60℃±5℃，干燥温度 80℃±5℃，避免残留蚀刻液腐蚀铜箔；
3. 焊接工艺管控：采用无铅焊料（Sn96.5Ag3.0Cu0.5，熔点 217℃），回流焊温度曲线设为：预热 150℃~180℃（60s）、恒温 180℃~217℃（40s）、峰值 245℃±5℃（10s），符合IPC-J-STD-001 Class 3；焊点空洞率用 X-Ray 检测设备（JPE-XR-800）全检，需≤5%；
4. 导通测试升级：采用捷配飞针测试机（JPE-Flying-Probe 600），测试覆盖率 100%，测试电压 5V，导通电阻≤50Ω，绝缘电阻≥100MΩ，测试时间每片≤10s，避免漏检导通不良；
5. 外观全检：用 AOI 检测设备（JPE-AOI-800）全检外观 —— 阻焊层气泡面积≤0.1mm²，划伤长度≤1mm，露铜面积≤0.05mm²，不符合项标记后人工复核，确保外观不良拦截率 100%。

3.2 量产管控流程（操作要点 + 数据标准 + 工具 / 材料）

1. 首件检验：每批次量产前制作 5 片首件，检测线宽、焊点、导通、外观，首件合格率需 100%，参数记录至捷配 MES 系统（JPE-MES 4.0）；
2. 过程巡检：每 2 小时抽样 50 片，检测蚀刻线宽（误差≤±0.02mm）、焊点空洞率（≤5%），巡检不良率超 1% 时停机调整工艺（如蚀刻温度偏高需降温）；
3. 成品全检：所有成品经 “飞针测试 + AOI+X-Ray” 三重检测，良率统计需≥98%，不良品分类记录（蚀刻不良、焊接不良等），每周分析不良趋势；
4. 工艺改进：针对高频不良（如蚀刻不良率超 2%），调整工艺参数（如降低蚀刻速度至 2.3m/min），制作 500 片验证，不良率需降至 0.5% 以下。
