100G/400G光纤模块向QSFP-DD（双密度）形态升级，14层PCB需承载28Gbps/56Gbps高速信号，信号完整性（SI）问题成为性能瓶颈——行业数据显示，55%的光纤模块误码率超标源于PCB信号完整性不足，某光通讯厂商曾因14层PCB阻抗不匹配，导致400G QSFP-DD模块误码率达1×10??（超标≤1×10?¹²），客户退货率超15%。通讯高多层PCB信号完整性需符合**IPC-2141（高频印制板标准）第7.2条款**，捷配累计交付25万+片光纤模块高多层PCB，SI达标率99.7%。本文拆解14层PCB信号完整性核心指标、差分布线要点及眼图验证方案，助力解决高速模块误码率问题。

2. 核心技术解析

3. 实操方案

3.1 信号完整性设计四步法（操作要点 + 数据标准 + 工具 / 材料）

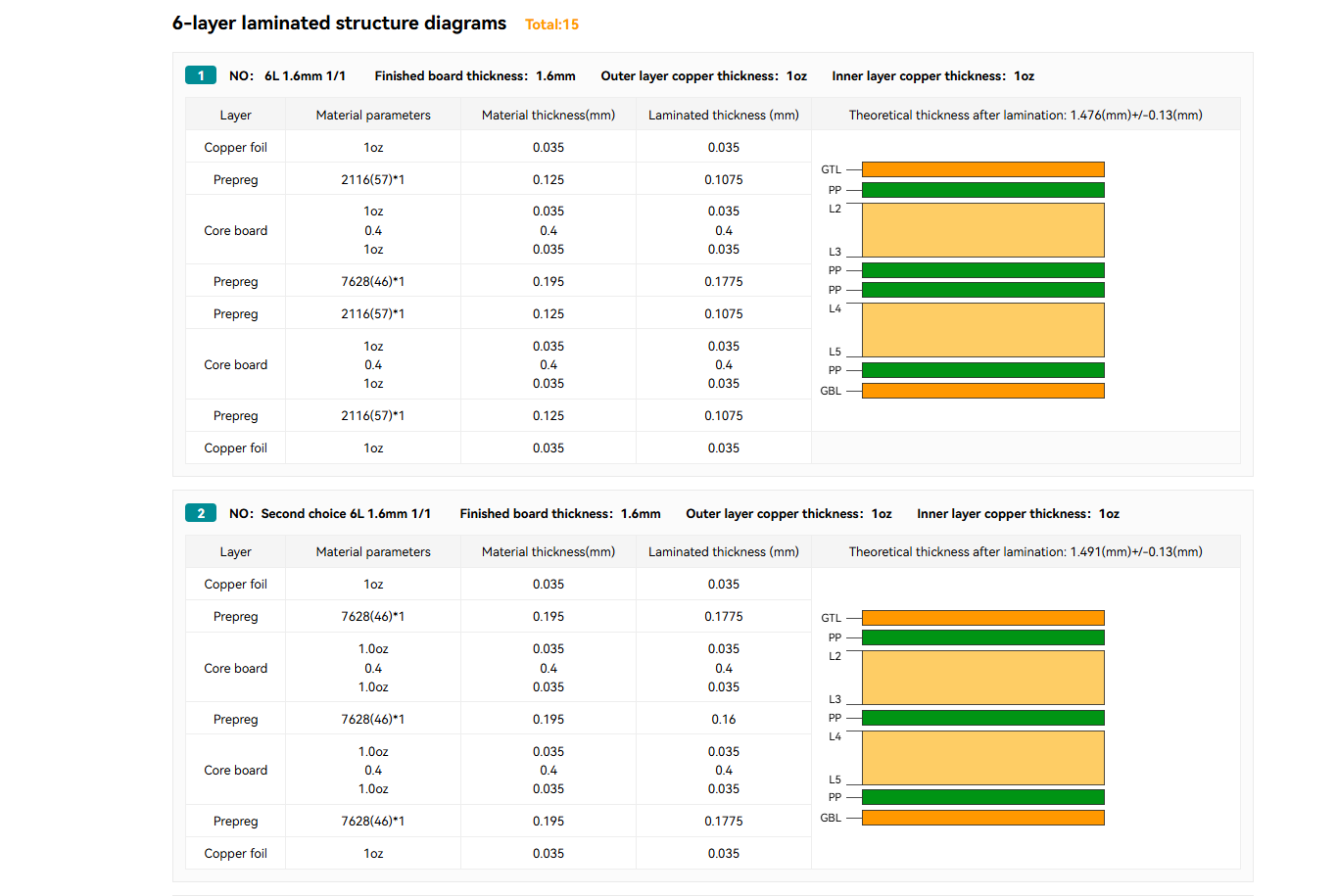

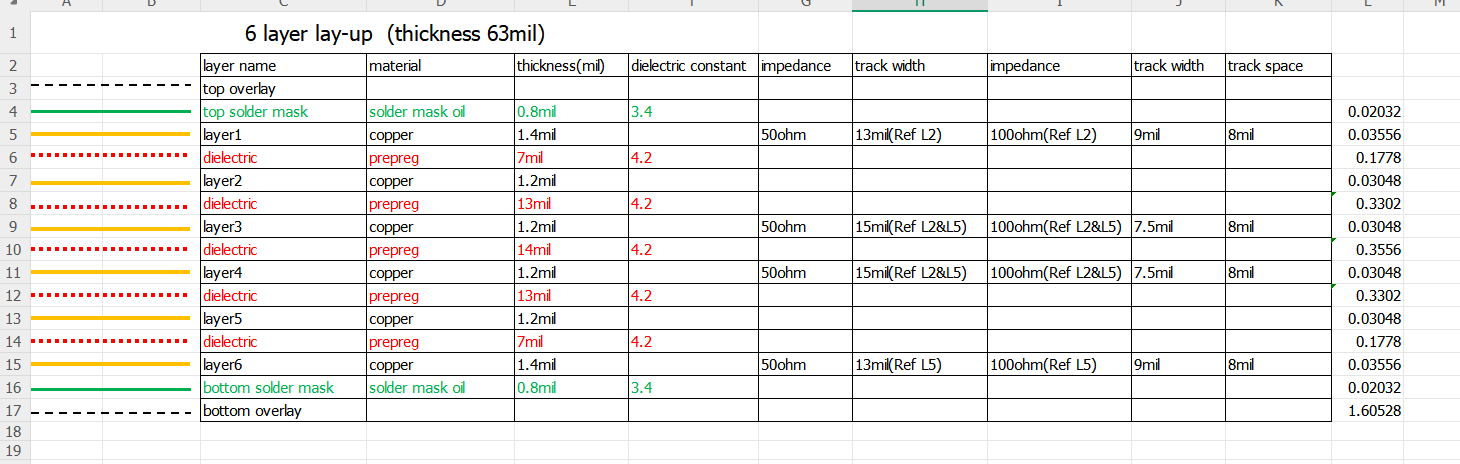

1. 阻抗规划：14 层 PCB 分为 “高速区（L2/L3/L12/L13，28Gbps/56Gbps）、控制区（L1/L4-L11/L14，≤1Gbps）”，高速区采用罗杰斯 RO4350B 基材（介电常数 4.4±0.05），100Ω 差分阻抗线宽 0.2mm、间距 0.6mm，90Ω 线宽 0.18mm、间距 0.54mm，用捷配阻抗计算器（JPE-Imp 6.0）生成参数，符合IPC-2141 第 7.2.1 条款；
2. 差分布线：高速信号采用 “平行差分对” 布线，避免过孔（每增加 1 个过孔，插入损耗增加 0.5dB），若需过孔，采用无铅化过孔（孔径 0.3mm，镀铜厚度 25μm），过孔间距≥5mm，用 Altium Designer 差分对布线工具，捷配 DFM 系统检查间距（≥3 倍线宽）；
3. 时序调整：同一 400G 通道差分对长度差用 “蛇形布线” 调整，蛇形间距≥2 倍线宽（避免额外串扰），长度差≤1.5mm，用捷配时序调整工具（JPE-Timing 4.0）自动计算蛇形参数；
4. 端接匹配：高速信号源端（如 SerDes 芯片）串联 50Ω 电阻（0402 封装），负载端并联 100Ω 电阻（差分端接），电阻精度 ±1%，用捷配元件布局工具（JPE-Comp 3.0）确保电阻靠近芯片引脚（距离≤2mm）。

3.2 SI 验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 仿真测试：样品设计完成后，用捷配 HyperLynx SI 仿真（速率 56Gbps，PRBS31 码型），眼图张开度需≥0.8V，误码率≤1×10?¹²，若不达标，调整阻抗或布线间距；
2. 实物测试：量产前抽取 10 片，用示波器（JPE-Osc-1000，带宽 63GHz）测试眼图（张开度≥0.8V），用阻抗测试仪（JPE-Imp-700）验证差分阻抗（90Ω±5%/100Ω±5%）；
3. 量产监控：每批次抽检 50 片，用自动光学检测（AOI）设备（JPE-AOI-800）检查差分对间距（≥3 倍线宽），用激光测长仪（JPE-Laser-700）测试长度差（≤1.5mm/400G），不合格品追溯布线工艺。
