为您的印刷电路板 （PCB） 选择合适的层厚是影响性能、耐用性和可制造性的关键决策。无论您是设计简单的原型还是复杂的多层板，了解标准 PCB 厚度、PCB 厚度公差和 PCB 材料厚度等因素都可以决定您的项目的成败。在这份综合指南中，我们将引导您了解为 PCB 选择最佳层厚度所需了解的所有信息，包括使用 PCB 厚度计算器和设计有效的 PCB 层叠层的技巧。

作为 PCB 设计的核心，层厚会影响电气性能、机械强度和热管理。一个常见的起点是 1.6 毫米（0.063 英寸）的标准 PCB 厚度，但这并不是一个一刀切的解决方案。根据您的应用，您可能需要更薄或更厚的电路板，了解 PCB 厚度公差和材料特性的细微差别至关重要。让我们深入了解细节，以帮助您为下一个项目做出明智的选择。

为什么PCB层厚度很重要

PCB 及其各个层的厚度对电路板的性能起着重要作用。太薄的电路板可能缺乏承受物理应力的机械强度，而太厚的电路板可能会不必要地增加成本或影响信号完整性。以下是选择正确的层厚至关重要的关键原因：

• 电气性能：层厚会影响阻抗控制，尤其是在高频设计中。较薄的介电层可以降低阻抗，而高压应用可能需要较厚的介电层以防止击穿。

• 机械稳定性：较厚的电路板具有更好的耐用性，这对于暴露于振动或机械应力的应用（例如汽车或工业电子产品）至关重要。

• 热管理：铜层和整体板的厚度影响散热。较厚的铜可以处理更高的电流而不会过热，从而提高可靠性。

• 成本和可制造性：非标准厚度会增加制造成本和交货时间。坚持标准 PCB 厚度值通常可以确保更顺利的生产。

了解标准 PCB 厚度

设计 PCB 时首先要考虑的事情之一是标准厚度。使用最广泛的标准 PCB 厚度是 1.6 毫米（0.063 英寸），由于其强度、成本以及与大多数组件和安装硬件的兼容性的平衡，该值已成为行业标准。然而，这并不是一个严格的规则，其他常见的厚度包括 0.8 毫米、1.0 毫米、2.0 毫米，甚至高达 3.2 毫米，用于特殊应用。

标准厚度通常是首选，因为它们与广泛使用的材料和制造工艺保持一致。选择非标准厚度（例如 1.2 毫米）可能是可能的，但由于需要定制材料或调整生产设置，可能会导致更高的成本或延误。

对于大多数设计，从 1.6 毫米等标准 PCB 厚度开始是一个安全的选择。但是，如果您的项目有特定要求（例如安装在紧密外壳中或处理高电流），则需要评估是否需要不同的厚度。

影响PCB层厚度选择的因素

选择正确的层厚度不仅仅是选择一个数字。有几个因素在起作用，了解这些因素将帮助您做出明智的决定。让我们分解一下：

1. 应用和环境

PCB 的预期用途会严重影响所需的厚度。例如，智能手机等消费电子产品通常使用更薄的电路板（0.8 毫米或更小）以节省空间，而工业或汽车应用可能需要更厚的电路板（2.0 毫米或更大），以提高对振动或极端温度等恶劣条件的耐用性。

2. 层数和叠层设计

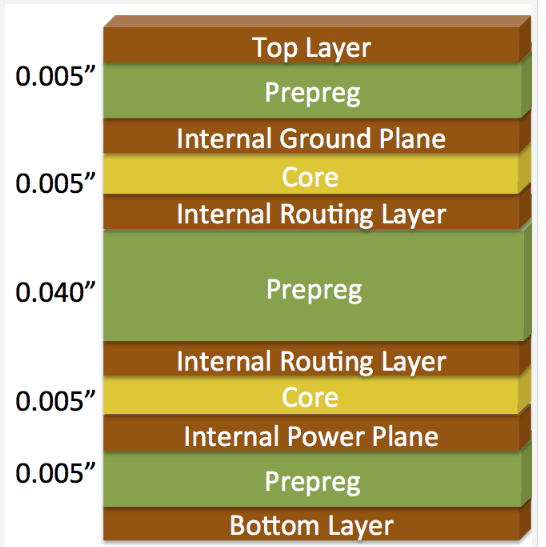

PCB 层叠层（铜层和介电层的排列）直接影响整体厚度。2 层板可能薄至 0.8 毫米，而 6 层或 8 层板由于附加层而很容易达到 1.6 毫米或更大。设计 PCB 层叠层时，请考虑层之间的介电厚度，因为这会影响信号完整性和阻抗。对于高速设计，可能需要更薄的介电层（例如 0.1 毫米）来维持受控阻抗值，例如 50 欧姆，这是射频信号的通用标准。

3. 载流能力

铜层的厚度通常以盎司每平方英尺 （oz/ft2） 为单位测量，决定了走线可以处理多少电流。标准的 1 盎司铜层厚度约为 0.035 毫米，在室温下每 10 密耳宽的走线可承载约 1-2 安培的电流。对于更高的电流，您可能需要 2 盎司（0.07 毫米）甚至 3 盎司的铜，这会增加整体电路板厚度。平衡铜厚度与热性能是防止过热的关键。

4. 信号完整性和阻抗

在高频或高速数字设计中，层厚会影响信号完整性。信号层与其参考平面（接地或电源）之间的介电厚度会影响走线的特性阻抗。例如，使用标准 FR-4 材料（介电常数为 4.5）的 1.6 mm 板上的微带走线阻抗为 50 欧姆，可能需要约 0.3 mm 的走线宽度和 0.2 mm 的介电厚度。通常需要调整层厚以满足这些精确要求。

5. PCB厚度公差

制造工艺并不完美，PCB 厚度公差是指最终电路板厚度的可接受变化。对于标准 1.6 毫米板，公差可能为 ±10%，这意味着实际厚度范围为 1.44 毫米至 1.76 毫米。更严格的公差是可能的，但通常成本更高。选择层厚度时，请考虑您的设计是否可以适应这种变化，或者是否需要为关键应用指定更严格的公差。

如何使用 PCB 厚度计算器

设计具有正确层厚的 PCB 不一定是猜测。PCB 厚度计算器是一个有价值的工具，可帮助您根据设计参数确定最佳厚度。这些计算器通常会考虑层数、材料特性、铜重量和介电厚度等因素，以准确估计最终电路板厚度。

以下是有效使用 PCB 厚度计算器的方法：

1. 输入层数：指定您的电路板是 2 层、4 层还是更多层。每增加一层都会增加整体厚度。

2. 选择材料属性：选择具有预定义介电厚度（例如，典型预浸料层为 0.2 mm）的磁芯和预浸料材料，例如 FR-4。

3. 定义铜厚度：输入每层的铜重量（例如 1 盎司或 2 盎司），因为这会影响总厚度。

4. 查看结果：计算器将输出估计的总厚度，帮助您决定是否需要调整以满足您的设计目标。

使用计算器可以简化设计 PCB 层叠层的过程，特别是对于复杂的多层板。它确保您的电路板满足电气和机械要求，而无需不必要的尝试和错误。

常见的PCB材料厚度和性能

PCB 中使用的材料也会影响层厚度。最常见的基材材料是 FR-4，这是一种玻璃纤维环氧树脂层压板，介电常数约为 4.5，导热系数为 0.25 W/m·K。FR-4 芯材和预浸料有标准厚度，例如 0.1 毫米、0.2 毫米和 0.5 毫米，组合起来可以达到所需的整体厚度。

对于特殊应用，可以使用其他材料：

• 高频层压板：罗杰斯或特氟龙等材料具有较低的介电常数（例如，2.2-3.0），并且通常更薄以支持射频设计。

• 聚酰亚胺：聚酰亚胺基板用于柔性 PCB，厚度通常为 0.05 毫米至 0.1 毫米，具有柔韧性，但机械强度较低。

• 金属芯 PCB：对于大功率应用，金属芯板使用更厚的基板（1.0 毫米或更大）来改善散热。

了解 PCB 材料的厚度和特性有助于您为您的设计选择正确的组合，平衡成本、性能和可制造性。

设计有效的 PCB 层叠层的技巧

精心设计的 PCB 层叠层可确保最佳性能和可靠性。以下是规划叠层和选择层厚度时需要考虑的一些实用技巧：

• 对称性计划：对称排列层以避免在制造过程中翘曲。对于 4 层板，在外侧放置两个信号层，在中间放置两个内层（接地和电源）。

• 尽量减少串扰：在信号层之间使用足够的介电厚度以减少干扰，尤其是在高速设计中。

• 优化接地层：确保接地层靠近信号层以提供低阻抗返回路径，这通常意味着使用更薄的介电层（例如，0.1-0.2 mm）。

• 考虑制造限制：请咨询您的制造商，了解最小和最大层厚度以及可实现的公差，以避免设计问题。

选择 PCB 厚度时要避免的常见错误

即使是经验丰富的设计师在选择 PCB 层厚度时也会犯错误。以下是一些需要注意的陷阱：

• 忽略应用需求：选择标准的 1.6 毫米厚度而不考虑您的应用是否需要更薄或更厚的电路板可能会导致性能问题。

• 忽视公差：未能考虑 PCB 厚度公差可能会导致电路板无法正确安装外壳或连接器。

• 忽略热效应：低估薄铜层上大电流走线产生的热量可能会导致可靠性问题。

• 不必要地使用非标准厚度：在没有明确原因的情况下选择定制厚度可能会增加成本并延迟生产。

关于选择 PCB 层厚度的最终想法

为您的 PCB 选择合适的层厚度是电气性能、机械稳定性和成本之间的平衡行为。通过了解 1.6 毫米等标准 PCB 厚度选项、利用 PCB 厚度计算器等工具以及仔细设计 PCB 层叠层，您可以创建满足项目独特需求的电路板。注意 PCB 厚度公差和 PCB 材料厚度等因素，以确保可制造性和可靠性。
