PCB 焊盘设计与元件封装：技术标准与实践要点解析

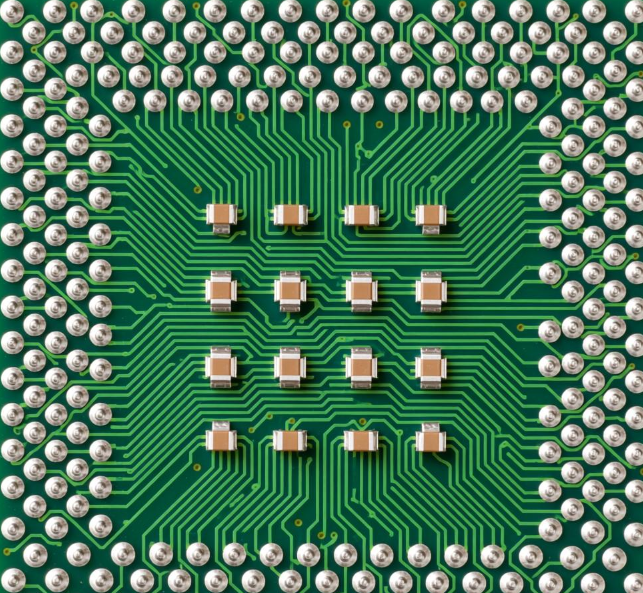

一、焊盘核心定义与术语区分

• Land：二维表面特征，专为表面贴装元件设计，通常不包含电镀通孔（PTH, plated through-hole）。
• Pad：三维结构特征，主要用于插件式元件，与表面贴装的 Land 在功能和应用场景上形成明确划分。

二、旁通孔（Via）设计要点

• 普通旁通孔：贯通电路板全部层，实现任意层间电路连接。
• 盲旁通孔（blind via）：仅连接最外层与一个或多个内层，不穿透整个基板。
• 埋入式旁通孔：仅连接内层电路，不暴露于基板表面。

三、焊盘设计的行业标准依据

• IPC-SM-782《表面贴装设计与焊盘结构标准》：提供表面贴装元件焊盘结构的详细设计规范，是焊盘设计的核心依据。
• J-STD-001《焊接电气与电子装配的要求》：明确焊接工艺的质量标准，焊盘设计需与之匹配才能保障焊点符合要求。
• IPC-A-610《电子装配的可接受性》：规定电子装配的合格判定标准，焊盘结构偏离 IPC-SM-782 将导致难以满足该标准的焊接要求。

• EIA-PDP-100《电子零件的注册与标准机械外形》：规范电子零件的机械尺寸标准。
• JEDEC 95 出版物《固体与有关产品的注册和标准外形》：针对复杂元件的机械结构提供详细图纸，是高精密元件焊盘设计的关键参考。

四、元件封装标识符解析

1. 标识符构成要素（可选组合）

• 封装特征：单字母 / 多字母前缀，标注间距（如 E = 扩大间距 > 1.27mm，F = 密间距 < 0.5mm，S = 收缩间距 < 0.65mm）、轮廓等。
• 封装材料：单字母前缀，明确封装主体材料（如 P = 塑料）。
• 端子位置：单字母前缀，说明端子相对于封装轮廓的位置（如 Dual = 引脚在封装两侧，Quad = 引脚在封装四侧）。
• 封装类型：双字母标记，指明封装外形（如 CC = 芯片载体，FP = 平封，GA = 栅格阵列，SO = 小外形）。
• 引脚形式：单字母后缀，描述引脚结构（如 B = 直柄 / 球形，F = 平直，G = 翅形，J=“J” 形弯曲，N = 无引脚，S=“S” 形），其中翅形、“J” 形、“S” 形为顺应性引脚，直柄、平直、无引脚为非顺应性引脚。
• 端子数量：1-3 位数字后缀，标注端子总数。

2. 示例说明

五、焊盘设计的关键注意事项

1. 元件知识是设计基础：需精准掌握元件的结构、机械尺寸等参数，避免因参数偏差导致焊盘与元件不匹配。
2. 公差分析不可忽视：需对元件与电路板表面特征（焊盘、基准点等）进行详细公差核算，遵循 IPC-SM-782 的分析方法。
3. 单位统一原则：多数密间距元件采用公制设计，需对应设计公制焊盘结构，避免英制与公制混用导致累积误差，尤其密间距元件（如 0.65mm=0.0256"，0.5mm=0.0197"）对尺寸精度要求极高，误差过大会导致完全无法适配。

六、捷配的工艺保障与解决方案

• 标准落地：严格遵循 IPC-SM-782、J-STD-001 等行业标准，结合 101 项专利技术与高精度生产设备（如芯碁 LDI 曝光机、众博信 V8 高速飞针测试机），实现最小 0.076mm 线宽线距、0.15mm 最小过孔内径的高精度加工，适配密间距元件的焊盘与旁通孔设计需求。
• 定制化支持：依托自主研发的协同制造平台，可为客户提供焊盘结构优化建议，结合元件封装参数进行针对性设计，避免公差累积问题；同时支持 1-32 层 PCB 的焊盘与多层布线设计，满足高密度、复杂封装的应用场景。
• 检测保障：通过 AOI 在线检测、X-RAY 焊接检测、特性阻抗测试等全流程检测手段，确保焊盘尺寸精度、导通可靠性与焊点质量，符合 IPC-A-610 的可接受性标准；免费打样服务（支持 1-6 层 PCB）可帮助客户快速验证焊盘设计方案，降低研发风险。
