1. 引言

 树脂塞孔是PCB盲孔封装的核心工序，用于保护孔壁、提升散热与机械强度，广泛应用于高密度消费电子、汽车电子PCB。但行业数据显示，盲孔树脂塞孔常见缺陷（空洞、凹陷、树脂溢出）导致的不良率超10%，某消费电子厂商曾因盲孔塞孔空洞（空洞率15%），导致PCB散热不良，产品高温死机率达8%，直接损失超600万元。树脂塞孔需符合**IPC-6012 Class 3标准**，空洞率≤5%，凹陷深度≤0.02mm，树脂溢出≤0.03mm。捷配树脂塞孔工艺良率达99.5%，累计处理150万+片盲孔塞孔PCB，本文拆解塞孔缺陷根源、工艺优化及检测方案，助力生产主管解决量产难题。

2. 核心技术解析

3. 实操方案

3.1 树脂塞孔工艺优化四步法（操作要点 + 数据标准 + 工具 / 材料）

1. 树脂选型：根据盲孔孔径选择树脂 ——0.1mm~0.3mm 盲孔选太阳诱电 SR-700（粘度 2000mPa?s），0.3mm~0.5mm 盲孔选松下 SP-100（粘度 1800mPa?s），用旋转粘度计（JPE-Visc-400）测试 25℃时粘度，确保在标准范围；
2. 填充参数设置：采用网印塞孔工艺，网版目数 300 目，刮刀角度 60°，压力 0.15MPa，填充速度 50mm/s，填充后静置 10min（消除气泡），用显微镜（JPE-Micro-300）观察盲孔填充状态，确保无明显气泡；
3. 固化工艺：分两段固化 —— 第一段 120℃/30min（预固化），第二段 150℃/60min（完全固化），固化炉（JPE-Cure-800）温度偏差≤±2℃，固化度用差示扫描量热仪（JPE-DSC-200）测试，需≥95%；
4. 研磨处理：采用金刚石砂轮研磨（粒度 400 目），研磨压力 0.05MPa，研磨速度 300mm/min，研磨后 PCB 表面粗糙度 Ra≤0.8μm，凹陷深度用激光测厚仪（JPE-Laser-500）检测，≤0.02mm，树脂溢出≤0.03mm。

3.2 缺陷管控与检测措施（操作要点 + 数据标准 + 工具 / 材料）

1. 在线检测：每批次生产 50 片后，用 X-Ray 检测设备（JPE-XR-800）抽检 10 片，空洞率≤5%（单孔最大空洞面积≤3%），不合格片立即追溯树脂粘度与填充压力；

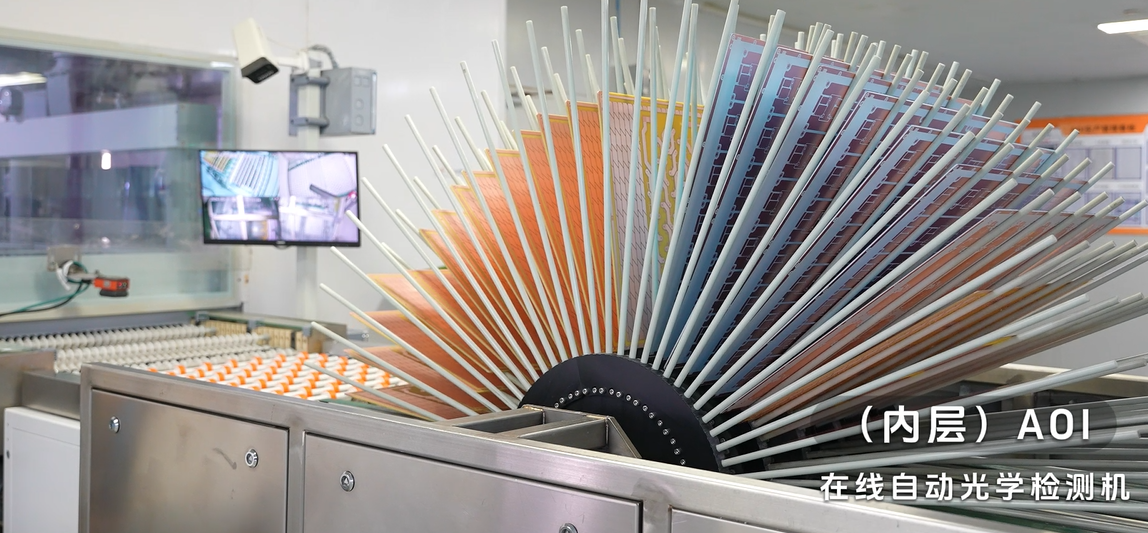

2. 外观检测：研磨后用 AOI 检测设备（JPE-AOI-600）全检，表面无树脂残留、无划痕，凹陷深度≤0.02mm，树脂溢出≤0.03mm，外观合格率≥99.8%；
3. 工艺追溯：捷配生产管理系统（JPE-Prod 5.0）记录每批次树脂批号、填充参数、固化温度，实现缺陷可追溯，当某参数导致缺陷率超 0.5% 时，自动触发参数调整预警。
