PCB 钻孔工艺核心问题解析与精准解决方案

一、孔位精度问题：精准定位是核心

1. 孔位偏移 / 对位失准

• 核心原因：主轴偏转、叠板层数过多、钻头共振、定位工具精度不足、基材涨缩、钻头与夹头固定不牢等。
• 解决方案：
  1. 定期用动态偏转测试仪检查主轴状态，清理或更换磨损的弹簧夹头，确保钻头固定紧固。
  2. 按钻头直径控制叠板厚度：双面板不超过钻头直径的 5 倍，多层板不超过 2-3 倍。
  3. 优化工艺参数：增加钻头转速、降低进刀速率，避免共振；选用同心度良好的钻头，使用前通过显微镜检测。
  4. 基材钻孔前进行 120℃、4 小时烘干处理，减少涨缩变形；定期校正钻孔工作台与定位工具精度。

2. 孔位破环 / 偏环

• 核心原因：钻头摆动、盖板材质不佳、基板变形、定位系统出错、手工编程对准性差等。
• 解决方案：
  1. 减少叠板层数，提升钻头转速并降低进刀速率，校正钻机对准度与稳定性。
  2. 选用均匀平滑、兼具散热与定位功能的盖板材料，避免硬度不均导致钻头偏移。
  3. 钻孔前对基板进行烘烤处理，减少变形风险；定期检测定位系统的定位孔精度，优化编程流程。

二、孔径精度问题：尺寸把控是关键

1. 孔径失真 / 扩大 / 尺寸错误

• 核心原因：钻头尺寸不符、过度磨损或重磨次数过多、工艺参数不匹配、编程数据输入错误、自动换钻头排列失误等。
• 解决方案：
  1. 钻孔前严格检测钻头直径，确保与工艺要求一致；按规定限制钻头使用次数与重磨次数（定柄钻头最多重磨 3 次，铲形钻头 2 次）。
  2. 优化主轴转速与进刀速率匹配度，避免因参数不当导致孔径异常；重磨后的钻头需通过工具显微镜检测，确保磨损深度小于 0.2mm。
  3. 编程后核对孔径数据，自动换钻头前检查排列序列；避免英制与公制单位换算错误，补孔时精准匹配钻头尺寸。

2. 孔未穿透

• 核心原因：程序设定错误、垫板厚度不均、钻头长度不足或断裂、盖板厚度选择不当等。
• 解决方案：
  1. 钻孔前精准设定程序参数，根据叠层总厚度选择合适长度的钻头。
  2. 选用厚度均匀的垫板，避免因垫板起伏导致钻孔深度不足；定期检查钻头状态，及时更换磨损或断裂的钻头。
  3. 匹配盖板厚度与钻孔需求，确保钻头能稳定穿透基板且不损伤设备。

三、孔壁质量问题：洁净光滑是保障

1. 孔壁碎屑 / 钻污过多

• 核心原因：工艺参数不当、基板树脂聚合不完全、钻头损耗过度、盖板 / 垫板材质差、排屑性能不佳等。
• 解决方案：
  1. 调整进刀速率与转速至最佳匹配状态，提高排屑效率；限制钻头钻孔数量，避免过度损耗。
  2. 基板钻孔前进行 120℃、4 小时烘干处理，确保树脂完全聚合；选用符合工艺要求的高品质盖板与垫板。
  3. 定期检查钻头退屑槽与切刃状态，确保排屑通畅；减少叠板层数，缩短钻头在基材内的停留时间。

2. 孔壁毛剌 / 粗糙

• 核心原因：钻头不锐利、进刀量过大、叠板固定不牢、盖板 / 垫板硬度不足、主轴偏转等。
• 解决方案：
  1. 钻头使用前检测锐利度，及时重磨或更换；控制进刀量，保持稳定的加工参数。
  2. 叠板前清理表面异物，确保紧固无松动；选用硬度适宜的盖板（如 2 号防锈铝或复合材料）与垫板，减少毛剌产生。
  3. 定期清理主轴与弹簧夹头，检测真空系统压力，确保钻头稳定运行；调整退刀速率，避免因退刀过快导致孔壁粗糙。

3. 孔内玻璃纤维突出

• 核心原因：退刀速率过慢、钻头过度损耗、主轴转速不足、进刀速率过快等。
• 解决方案：
  1. 优化退刀速率与主轴转速，根据实际经验调整至最佳匹配状态。
  2. 按工艺规定限制钻头钻孔数量，及时检测并重磨；降低进刀速率，避免因切削力过大导致玻璃纤维突出。

4. 孔壁残屑 / 堵孔

• 核心原因：材料选择不当、真空压力不足、压力脚堵塞、环境干燥产生静电、叠板层数过多等。
• 解决方案：
  1. 选用适配的盖板与基板材料，避免因材质过硬损伤钻头或产生残屑。
  2. 检查数控钻机真空系统与压力脚管路，确保真空度达标、管路通畅；车间环境湿度控制在 45% RH 以上，减少静电吸附。
  3. 按工艺要求减少叠板层数，合理选择钻头长度与垫板厚度，避免钻头钻入过深导致堵孔；垫板定期更换，不重复使用。

四、钻头使用问题：延长寿命 + 稳定运行

1. 钻头易断

• 核心原因：主轴偏转过度、工艺参数不匹配（转速不足 / 进刀过快）、叠板层数过多、盖板 / 垫板弯曲不平、基板固定不牢等。
• 解决方案：
  1. 定期检修主轴，更换磨损轴承，恢复主轴精度；优化参数：提高转速、降低进刀速率，避免切削力过大。
  2. 减少叠板层数至适宜范围；选用表面平整、硬度适中的盖板与垫板。
  3. 用胶带牢固固定基板，补孔时精准定位；检查压力脚供气管道，调整压力至最佳状态。

2. 钻头过度损耗

• 核心原因：重磨次数过多、钻孔数量超标、材料硬度不适、工艺参数不当等。
• 解决方案：
  1. 严格限制钻头重磨次数与钻孔数量：双面板每钻 3000 孔重磨一次，多层板每钻 500 孔重磨一次，重磨后需检测尺寸精度。
  2. 根据基板材质（如 FR-4、FR-5）调整工艺参数，硬材质适当降低钻孔效率以保护钻头；选用适配材料特性的钻头类型。

五、其他常见质量问题：全面覆盖无遗漏

1. 孔口白圈（铜层与基材分离）

• 核心原因：钻孔产生的热应力 / 机械应力、玻璃布纱线过粗、基板材质差、进刀量过大等。
• 解决方案：更换磨损钻头，选用细纱玻璃布基板；降低进刀量，优化工艺参数以减少应力；更换高品质基板材料。

2. 内层孔环钉头过度

• 核心原因：退刀速率过慢、进刀量不当、钻头磨损、参数不匹配、叠板过多、基板缺陷等。
• 解决方案：提高退刀速率，优化进刀量与参数匹配度；定期更换钻头，减少叠板层数；选用无空洞缺陷的基板材料。

3. 孔形圆度失准

• 核心原因：主轴弯曲、钻头中心点偏心、两切刃宽度不一致等。
• 解决方案：检测并更换主轴轴承；钻头装夹前用 40 倍显微镜检查，确保中心点无偏心、切刃宽度均匀。

4. 板面卷曲形残屑

• 核心原因：未使用盖板、工艺参数不当。
• 解决方案：选用适配的盖板；降低进刀速率或增加钻头转速，优化排屑效果。

六、工艺优化建议：捷配的智造解决方案

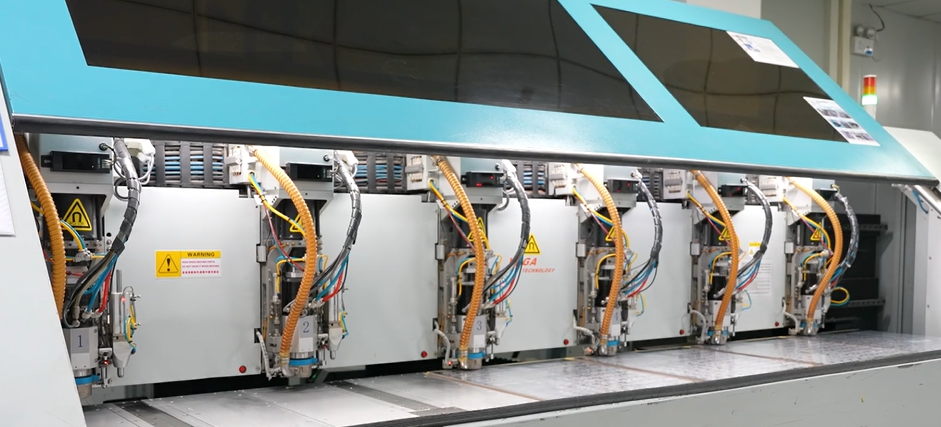

1. 硬件保障：采用维嘉 6 轴钻孔机、芯碁 LDI 曝光机等高精度设备，搭配动态偏转测试仪、压力监测系统，确保主轴稳定性与钻头定位精度；严选一线品牌 A 级基材与适配盖板 / 垫板，从源头减少材料引发的质量问题。
2. 工艺优化：通过自主研发的工业互联网平台，实时监控钻孔参数（转速、进刀 / 退刀速率、叠板层数），结合百万级订单数据沉淀的参数库，为不同类型 PCB（单面板 / 多层板、刚性 / 柔性板）匹配最优工艺方案。
3. 全流程检测：钻孔后通过 AOI 检测、飞针测试等手段，精准识别孔位偏差、毛剌、残屑等问题，及时反馈并调整工艺；支持 1-6 层 PCB 免费打样，让客户快速验证工艺方案，降低研发风险。
4. 服务保障：配备专属工艺工程师全程对接，针对特殊需求（如高密度多层板、刚柔结合板钻孔）提供定制化方案，结合逾期退款、六省包邮等服务，助力客户高效推进生产。
