PCB 沉铜工序深度解析：关键工艺与品质管控要点

一、沉铜工序的核心目的与产业价值

二、沉铜完整工艺流程总览

三、各工序详细解析：作用、原理与关键要点

1. 去毛刺

• 作用目的：钻孔后 PCB 孔边及内壁易产生毛刺，若不清除会导致孔金属化不完整、镀层附着不良，需通过机械方式去除毛刺，确保孔边无倒刺、孔内无堵孔现象。
• 关键要点：控制机械处理强度，避免损伤基材或扩大孔径，确保孔壁光滑平整，为后续工序奠定基础。

2. 碱性除油

• 作用目的：彻底清除板面油污、指印、氧化物及孔内粉尘，同时调整孔壁极性（由负电荷转为正电荷），为后续胶体钯的吸附创造条件。
• 关键要点：优先采用碱性除油体系，其除油效果与电荷调整效果优于酸性体系，可避免沉铜背光效果差、镀层脱皮起泡等问题；需严格控制操作温度，加强除油后的漂洗质量，防止残留药剂影响后续工序。

3. 粗化（微蚀）

• 作用目的：去除板面氧化层，粗化板面微观结构，提升沉铜层与基材底铜的结合力；新生成的活性铜面可增强对胶体钯的吸附能力。
• 关键要点：目前主流粗化剂分为两类 —— 硫酸双氧水体系（溶铜量大、水洗性好、成本低，但槽液稳定性差、板面粗化不均）和过硫酸体系（槽液稳定、粗化均匀，但溶铜量小、成本较高）；另有新型微蚀剂单过硫酸氢钾，适用于细线条、小间距、高频板等高精度场景，具有粗化速率稳定、不受铜含量影响、操作简单等优势。

4. 预浸 / 活化

• 预浸作用：保护后续活化槽液免受前处理药剂污染，延长活化液使用寿命；预浸液成分与活化液一致（不含氯化钯），可充分润湿孔壁，确保活化液快速渗透孔内。
• 活化作用：带正电的孔壁吸附带负电的胶体钯颗粒，为沉铜反应提供均匀、连续的催化核心，直接影响沉铜层的致密性与连续性。
• 关键要点：预浸液比重需维持在 18 波美度左右，确保活化液比重稳定在 20 波美度以上；活化过程需控制足够的时间与浓度，活化液需保证足量亚锡离子、氯离子及酸度，温度控制在室温或 35℃以下，防止胶体钯沉淀。

5. 解胶

• 作用目的：去除胶体钯颗粒表面包裹的亚锡离子，暴露钯核，确保其能有效催化沉铜自催化反应。
• 关键要点：优先选用氟硼酸作为解胶剂，其酸性较弱，可避免解胶过度或攻击多层板内层黑氧化层；相比酸碱类解胶剂，氟硼酸能显著提升沉铜层的结合力、背光效果与致密性，减少沉铜孔破风险。

6. 沉铜（核心工序）

• 作用目的：在钯核催化下，通过化学自催化反应，在板面及孔壁沉积一层均匀的化学铜，形成导电基底。
• 原理：利用甲醛在碱性条件下的还原性，还原络合态可溶性铜盐，生成金属铜；新生成的化学铜与反应副产物氢气可进一步催化反应持续进行。
• 关键要点：槽液需保持稳定的空气搅拌，氧化槽液中的亚铜离子与铜粉，转化为可溶性二价铜，避免影响镀层质量；需严格控制槽液温度、pH 值及铜离子浓度，确保沉铜层厚度均匀、无针孔。

四、工艺优化建议与捷配解决方案

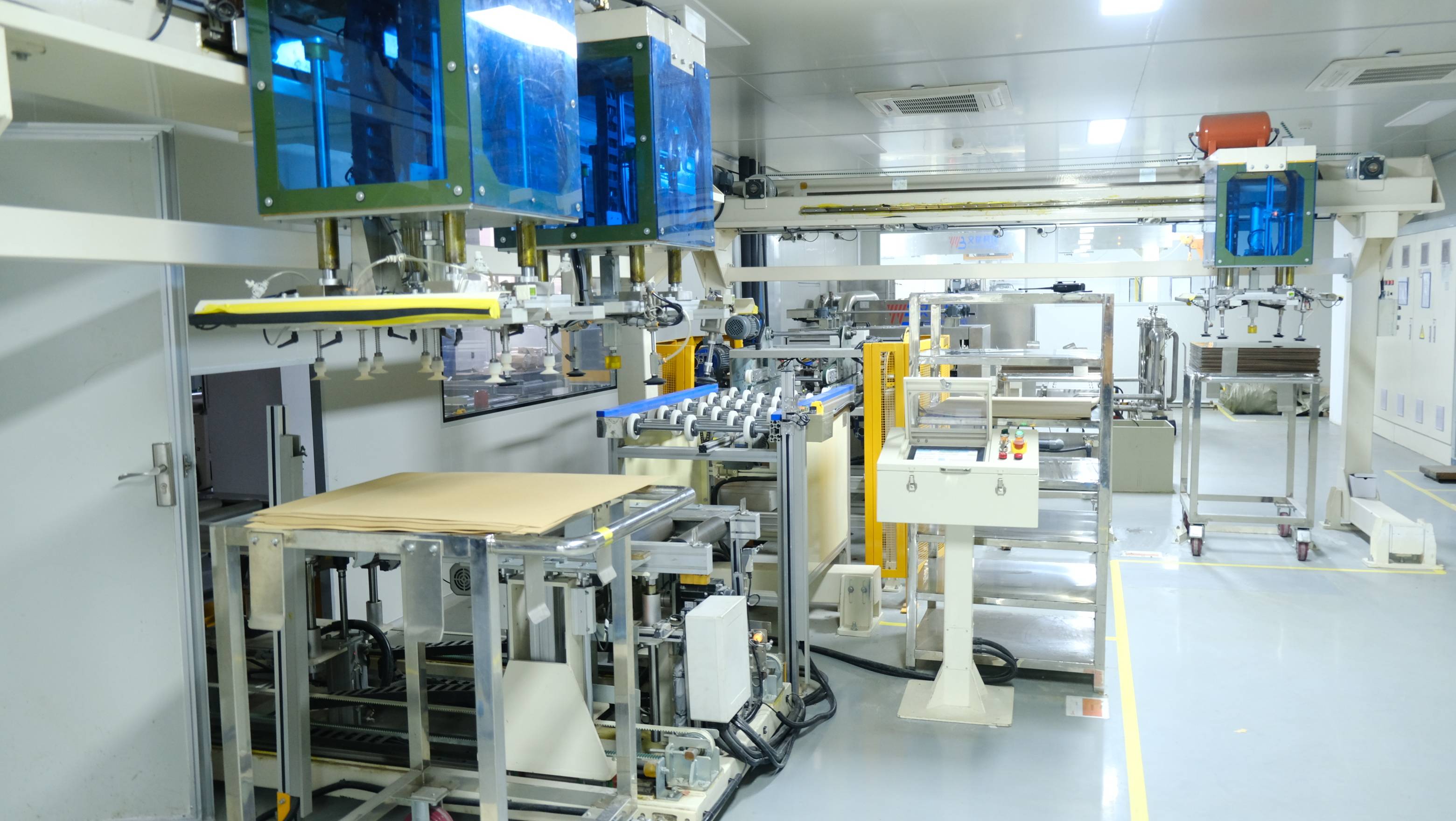

• 设备保障：采用全自动沉铜（PTH）设备，搭配精准温控系统与空气搅拌装置，确保槽液参数稳定，避免人工操作误差；前处理环节配套宇宙蚀刻线、在线漂洗系统，提升粗化均匀性与杂质清除效率。
• 制程管控：依托工业互联网平台实时监测各工序参数（如活化液比重、解胶时间、沉铜温度），通过 AI-MOMS 运营管理系统进行数据追溯与异常预警；关键环节设置质量控制点，对沉铜层进行背光测试、结合力检测，确保镀层致密性与附着力达标。
• 服务支撑：针对研发阶段的沉铜工艺验证，捷配提供 1-6 层 PCB 免费打样服务，支持个性化工艺参数调整，配合 24 小时极速出货与逾期退款保障，帮助客户快速优化设计方案，降低试产风险。

五、总结
