1. 引言

 焊点空洞（内部气泡缺陷）是高可靠性PCB（汽车电子、医疗设备）的致命隐患——空洞率＞5%会导致焊点散热效率下降30%、机械强度降低40%，某汽车电子厂商曾因功率模块PCB焊点空洞率达12%，导致车载充电器返修率超15%，违反**AEC-Q200标准**。医疗设备PCB更要求焊点空洞率≤3%（**IEC 60601-1 Class B**），汽车电子需符合**IPC-A-610G Class 3**（BGA焊点空洞率≤4%）。捷配累计为50+高可靠性产品客户提供空洞防控服务，本文基于捷配汽车/医疗PCB实战经验，拆解空洞形成机理、落地防控方案，助力企业满足严苛标准。

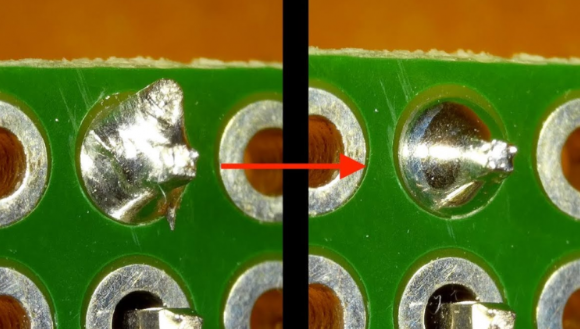

2. 核心技术解析

3. 实操方案

3.1 空洞防控四步流程（操作要点 + 数据标准 + 工具 / 材料）

3.1.1 焊膏选型与存储

1. 选型：高可靠性产品优先选用 “低挥发、无卤” 焊膏（助焊剂含量 6%~8%），SnAg3.0Cu0.5 焊膏需符合IPC-J-STD-004 标准，用热重分析仪（JPE-TGA-300）测试挥发物含量（≤8%）；
2. 存储：焊膏需在 - 18℃冷冻存储，解冻时间≥4 小时（室温 23℃±2℃），禁止反复冷冻解冻（≤3 次），捷配原料仓库配备焊膏专用恒温冰柜（JPE-Freezer-500），确保存储合规。

3.1.2 印刷工艺优化

1. 钢网设计：钢网厚度按焊点类型匹配（0402 元件用 0.1mm，BGA 用 0.12mm），开孔采用 “梯形设计”（下宽上窄，坡度 5°），利于焊膏释放，按IPC-7525 第 4.3 条款，开孔面积比焊盘小 5%；
2. 印刷参数：印刷速度 20mm/s~30mm/s，压力 0.2MPa~0.3MPa，脱模速度 2mm/s，印刷后用 3D 锡膏检测机（JPE-SPI-600）测试厚度（偏差≤±0.02mm）、塌陷率（≤5%）。

3.1.3 回流焊工艺管控

1. 气氛控制：汽车电子 / 医疗 PCB 采用氮气回流焊，氧含量用氧分析仪（JPE-Oxy-400）实时监测（≤500ppm）；
2. 温度曲线：采用 “慢升温、长恒温” 曲线 —— 升温段 1℃/s，恒温段 150℃~180℃（90s，排出助焊剂挥发物），回流段峰值 235℃±5℃（保温 12s），按IPC-J-STD-001 第 6.3.3 条款，液相线以上时间 40s~90s。

3.1.4 检测与追溯

1. 空洞检测：BGA/CSP 焊点用 X-Ray 检测设备（JPE-XR-1000）全检，空洞率按IPC-A-610G Class 3 判定（单个空洞面积≤3%，总空洞面积≤4%）；
2. 追溯系统：每批次 PCB 记录焊膏批次、印刷参数、回流焊曲线，捷配 MES 系统（JPE-MES 4.0）实现工艺参数全程追溯，便于异常排查。
