消费电子轻薄 PCB 翘曲矫正（叠层与压合优化）
来源：捷配
时间: 2025/11/19 08:55:26
阅读: 20
1. 引言
消费电子向 “轻薄化” 升级，PCB 厚度从常规 1.6mm 缩减至 0.4mm~0.8mm，但翘曲问题愈发突出 —— 某智能手表厂商曾因 0.6mm 厚度 PCB 翘曲度超 1.2%，导致 SMT 贴装良率仅 75%，直接损失超 800 万元。消费电子 PCB 需符合IPC-6012F 第 2.5 条款（翘曲度≤0.75%），而折叠屏、TWS 耳机等场景要求更严苛（≤0.5%）。捷配深耕轻薄 PCB 定制 7 年，累计交付 1200 万 + 片消费电子 PCB，翘曲度稳定控制在 0.3% 以下，本文拆解翘曲根源、叠层设计要点、压合优化方案及矫正工艺，助力企业解决量产翘曲难题。
2. 核心技术解析
消费电子轻薄 PCB 翘曲的本质是 “层间应力不平衡”，需聚焦三大核心影响因素，且需符合IPC-2221 第 5.3 条款对叠层设计的要求：
一是叠层对称性，轻薄 PCB（≤0.8mm）若叠层不对称（如顶层铜厚 1oz，底层 0.5oz），固化后层间收缩率差异会导致翘曲 —— 捷配实验室测试显示，不对称叠层的翘曲概率是对称叠层的 3 倍，翘曲度超 1.0%；二是基材选型，普通 FR-4 基材（Tg=130℃）在高温压合后应力释放不充分，翘曲风险高，需选用 Tg≥150℃的低应力基材，如生益 S2116（Tg=165℃，热收缩率 0.02%@150℃）；三是压合工艺，温度爬升过快（＞8℃/min）会导致基材内部应力积聚，压力不均会加剧翘曲，按IPC-6012F 第 3.3 条款，压合温度爬升速率需≤5℃/min，压力偏差≤±1kg/cm²。
此外，PCB 铜面覆盖率差异也会引发翘曲：当顶层铜覆盖率 40%、底层 20% 时，翘曲度会增加 0.4%，需控制铜面覆盖率差异≤10%（符合GB/T 4677 第 5.2 条款）。
3. 实操方案
3.1 翘曲防控三步法（操作要点 + 数据标准 + 工具 / 材料）
- 对称叠层设计：采用 “芯板 + 半固化片” 对称结构，如 0.6mm PCB 叠层为 “铜箔（1oz）- 半固化片（0.1mm）- 芯板（0.4mm）- 半固化片（0.1mm）- 铜箔（1oz）”，铜厚、介质厚度完全对称，用捷配叠层设计软件（JPE-Layer 5.0）自动生成对称方案，确保符合IPC-2221 对称设计要求；
- 基材选型：优先选用生益 S2116（Tg=165℃，热膨胀系数 12ppm/℃）或杜邦 Kapton PI 基材（针对柔性轻薄 PCB，热收缩率 0.01%），基材需通过捷配 “低应力验证”（150℃烘烤 2h，翘曲度≤0.2%）；
- 铜面覆盖率优化：用捷配 DFM 预审系统（JPE-DFM 6.0）分析铜面分布，对覆盖率差异超 10% 的区域添加 “平衡铜”（线宽 0.1mm，间距 0.2mm），确保顶层与底层铜覆盖率差异≤8%。
3.2 压合工艺与矫正措施（操作要点 + 数据标准 + 工具 / 材料）

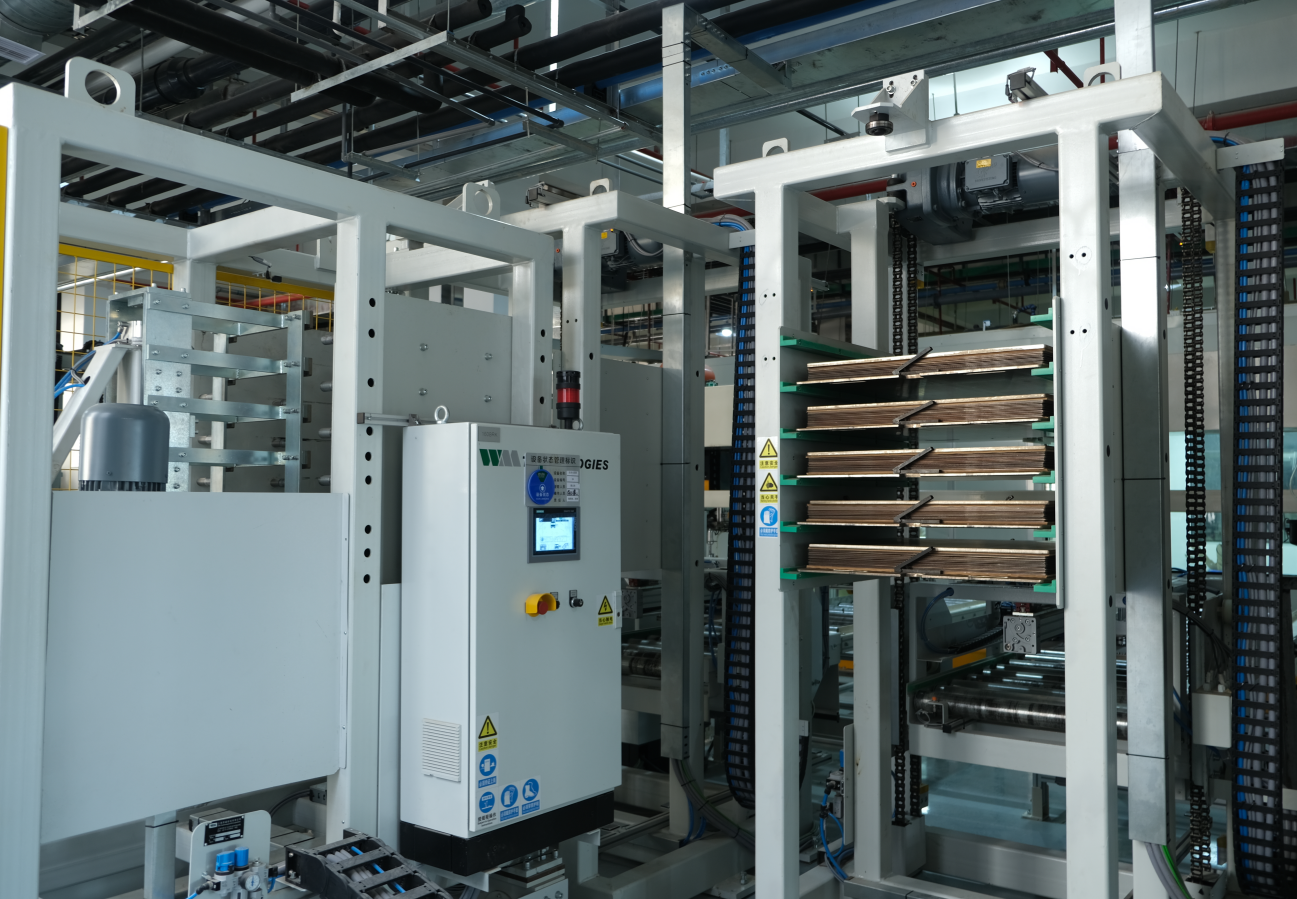

- 压合参数优化：采用捷配轻薄 PCB 专用压合机（JPE-Thin-Press-600），压合曲线为 “升温（3℃/min 至 150℃）→保温（40min）→升温（2℃/min 至 180℃）→保温（60min）→降温（4℃/min 至 50℃）”，压力控制在 18kg/cm²±1kg/cm²，避免压力波动导致的应力不均；
- 冷却阶段管控：压合后 PCB 需在压合机内自然冷却至 50℃以下再取出，禁止常温冷却（温差过大易引发二次翘曲），冷却后用激光翘曲度测试仪（JPE-Warp-800）检测，翘曲度需≤0.5%；
- 翘曲矫正：对翘曲度 0.5%~1.0% 的 PCB，采用 “热压矫正工艺”—— 温度 120℃，压力 15kg/cm²，保温 30min，矫正后翘曲度≤0.3%；对超 1.0% 的 PCB，启用捷配 “真空吸附矫正系统”（JPE-Vac-Correct-300），矫正合格率≥99%。
消费电子轻薄 PCB 翘曲防控需以 “对称叠层 + 低应力基材 + 精准压合” 为核心，关键在于平衡层间应力与铜面分布。捷配可提供 “轻薄 PCB 专属服务”：对称叠层设计优化、低应力基材直供（与生益、杜邦战略合作）、压合工艺定制、翘曲矫正一体化解决方案，确保翘曲度可控。
